VH6 系列通用变频器用户手册 2. 安装和配线
27
3）拨码开关说明
类别
拨码开关
名称
端子功能说明
电阻阻值
A1
AI1 端子阻值
A1 拨码在 500R 处，则 AI1 接收模拟量范围为
0～10V / 0～20mA
A1 拨码在 250R 处，则 AI1 接收模拟量范围为
0～5V / 0～10mA
A2
AI2 端子阻值
A2 拨码在 500R 处，则 AI2 接收模拟量范围为
0～10V / 0～20mA
A2 拨码在 250R 处，则 AI2 接收模拟量范围为
0～5V / 0～10mA
模拟量输入
AI1
AI1 电压/电流
AI1 拨码在 V 侧，则 AI1 接收模拟量电压信号
AI1 拨码在 I 侧，则 AI1 接收模拟量电流信号
AI2
AI2 电压/电流
AI2 拨码在 V 侧，则 AI2 接收模拟量电压信号
AI2 拨码在 I 侧，则 AI2 接收模拟量电流信号
模拟量输出
AO1
AO1 电压/电流
AO1 拨码在 V 侧，则 AO1 输出模拟量电压信号
AO1 拨码在 I 侧，则 AO1 输出模拟量电流信号
2.4.2. 数字输入输出端子配线
1）数字输入端子
一般需要用屏蔽电缆，而且配线距离尽量短，不要超过 20m。当选用有源方式驱动时，需对电
源的串扰采取必要的滤波措施。建议选用触点控制方式，具体接线图如下：
⚫ 单台变频漏型接线方式
COM
X1
0V
+VCC
信号
NPN
0V
外部控制器
24V
内部0V
X2
3.3k
3.3k
X1
+24V
信号
NPN
0V
外部控制器
X2
3.3k
3.3k
使用扩展卡上24V电源的漏型接线方法 使用外部24V电源的漏型接线方法
VH6
变频器
VH6
变频器
内部24V
COM
使用变频器内部 24V 电源是最常见的一种接线方式。将变频器的 COM 与 24V 短接，将变频器
的 0V 与外部控制器的 0V 连接，X 端子与外部控制器的信号端连接，通过回路的导通与断开控
制变频器。
VH6 系列通用变频器用户手册 2. 安装和配线
28
如果使用外部 24V，需将变频器的 COM 端与外部 24V 连接，外部电源 0V 经外部控制器控制
触点接到相应的 X 端子。
⚫ 多台变频漏型接线方式
COM
X1
0V
+VCC
信号
NPN
0V
外部控制器
+24V
3.3k
多台变频器使用扩展卡上24V电源的漏型接线方法
COM
X1
0V
+24V
3.3k
COM
X1
+24V
信号
NPN
0V
外部控制器
3.3k
多台变频器使用外部24V电源的漏型接线方法
COM
X1
3.3k
VH6
变频器1
VH6
变频器2
VH6
变频器1
VH6
变频器2
内部24V
内部0V
内部24V
内部0V
此接线方式下，变频器的 X 端子不能并接使用，否则可能会引起 X 端子的误动作；
若需要并接 X 端子（不同变频器之间），则需在 X 端子处串联二极管（阳极接 X）
使用，二极管需满足：IF > 40mA，VR > 40V。
⚫ 单台变频源型接线方式
X1
+VCC
信号
PNP
0V
外部控制器
24V
X2
3.3k
3.3k
使用扩展卡上24V电源的源型接线方法
COM
X1
X2
3.3k
3.3k
使用外部24V电源的源型接线方法
COM
+24V
信号
PNP
0V
外部控制器
Y1
VH6
变频器
VH6
变频器
0V
内部0V
内部24V
如果使用变频器内部 24V 电源，需将变频器的 0V 与 COM 短接，X 端子与外部控制器的信号
端连接，将变频器的 24V 与外部控制器的公共端连接。
如果使用外部 24V，需将变频器的 COM 端与外部 0V 连接，外部电源 24V 经外部控制器控制
触点接到相应的 X 端子。
VH6 系列通用变频器用户手册 2. 安装和配线
29

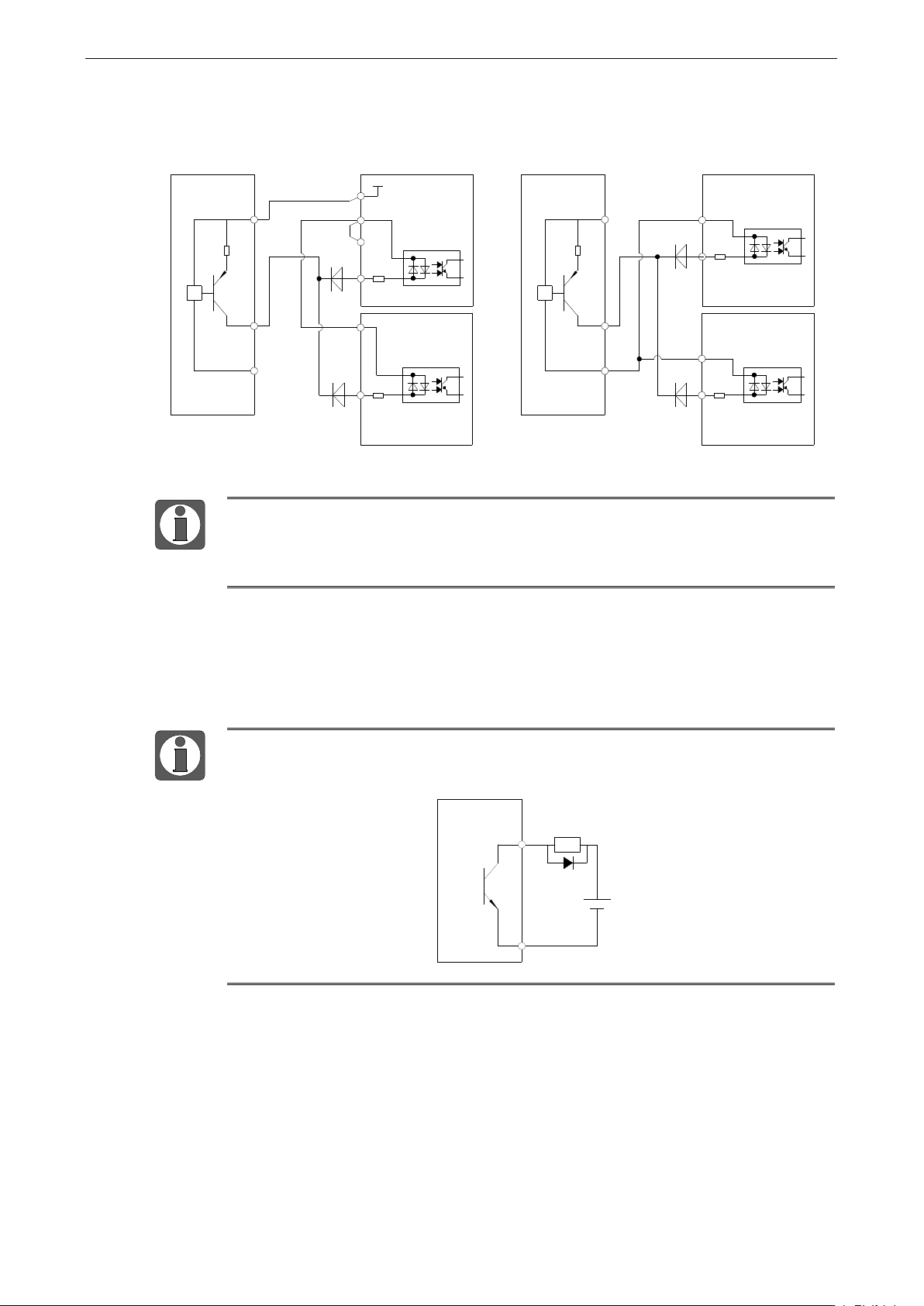

⚫ 多台变频源型接线方式
COM
X1
3.3k
多台变频器使用扩展卡上24V电源的源型接线方法
X1
3.3k
COM
X1
3.3k
多台变频器使用外部24V电源的源型接线方法
X1
3.3k
VH6
变频器1
VH6
变频器2
VH6
变频器1
VH6
变频器2
+24V
信号
PNP
0V
外部控制器
Y1
COM
24V
0V
+24V
信号
PNP
0V
外部控制器
Y1
COM
此接线方式下，变频器的 X 端子不能并接使用，否则可能会引起 X 端子的误动作；
若需要并接 X 端子（不同变频器之间），则需在 X 端子处串联二极管（阳极接 X）
使用，二极管需满足：IF > 40mA，VR > 40V。
2）数字输出端子
当数字输出端子需要驱动继电器时，应在继电器线圈两边加装续流二极管。否则易造成直流 24V
电源损坏。驱动能力不大于 50mA。
一定要正确安装续流二极管的极性。如下图。否则当数字输出端子有输出时，马上
会将直流 24V 电源烧坏。
NPN
0V
Y1
继电器
二极管
24V
0V
变频器
3）继电器输出端子
电感性负载（继电器、电机、指示灯）在电流切断时都会引起电压尖峰。在继电器触点采用压
敏电阻进行防护，并在电感性负载上加装吸收电路，如压敏电阻、RC 吸收电路、二极管等，
保证在关断时的干扰电流最小。
