VH6 系列通用变频器用户手册 附录
258
字段标识
字段详细解释
③
版本代码
100：版本代码 100
200：版本代码 200
附 A.1. 扩展卡功能说明
型号
名称
功能与规格
使用机型
VH6-A100
标准输入输出卡
4 个数字输入、1 个数字输出、2 个模拟量
输入、1 个模拟量输出、1 个继电器、485
通讯
全系列机型
VH6-B100
扩展输入输出卡
3 个数字输入、1 个数字输出、1 个模拟量
输入、1 个模拟量输出、1 个继电器
全系列机型
VH6-CN100
CANopen 通讯卡
支持标准 CANopen 协议
全系列机型
VH6-CC100
EtherCAT 通讯卡
支持标准 EtherCAT 协议
全系列机型
VH6-CP100
Profinet 通讯卡
支持标准 Profinet 协议
全系列机型
VH6-CE100
Ethernet IP 通讯卡
支持标准 Ethernet IP 协议
全系列机型
VH6-DM100
多功能增量式 PG 卡
支持 差分、NPN 型集电极、推挽式编码
信号输入，同时也支持差分分频输出
全系列机型
VH6-DM200
简易增量式 PG 卡
支持 差分、NPN 型集电极、推挽式编码
信号输入，不支持分频输出
全系列机型
VH6-DC200
简易型多摩川协议
通讯型编码器 PG 卡
支持多摩川协议编码信号输入，不支持分
频输出
全系列机型

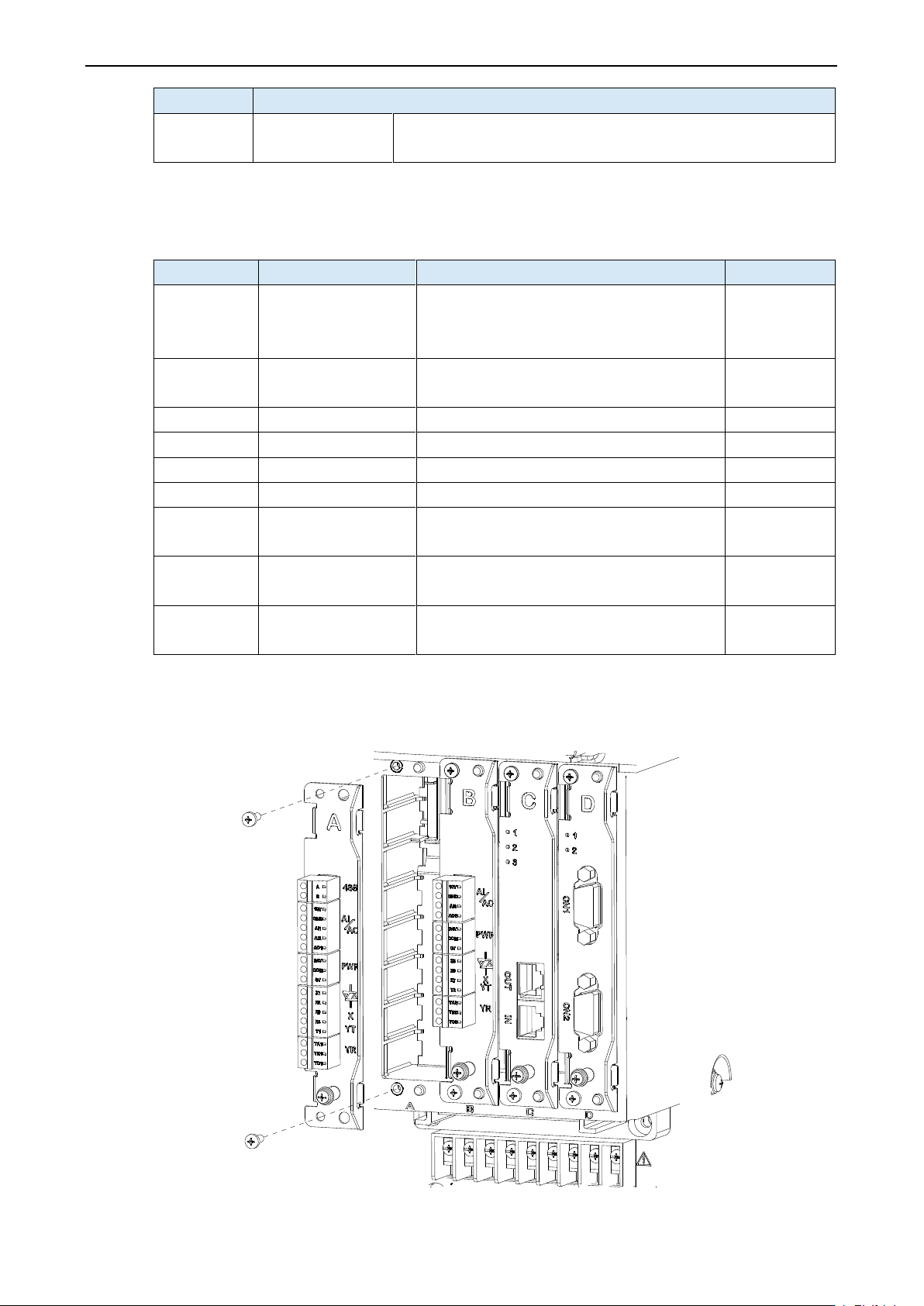

附 A.2. 扩展卡安装方式
VH6 系列通用变频器用户手册 附录
259
⚫ 变频器每个卡槽正下方会有 ABCD 字母标识，用以标识卡槽类型，与扩展卡上
ABCD 对应起来，只有扩展卡上和变频器卡槽下方的字母相同时才可以正常安
装并使用。
⚫ 每个卡槽有防插错机构，与卡槽不匹配的扩展无法正常安装。
⚫ 扩展卡正下方的螺钉柱用于扩展卡接地。
附 A.3. IO 扩展卡介绍
附 A.3.1. VH6-A100（A 槽 IO 卡）
1）概述
VH6-A100 是变频器 A 槽出厂标配的扩展卡，其 IO 功能及点数可以满足一般现场使用，它具
有 1 路 485 通讯 + 2 路 AI + 1 路 AO + 4 路双极性输入 + 1 路 YT + 1 路 YR。
2）VH6-A100 详细规格
类别
端子
名称
功能说明
电源
24V-0V
+24V 电源
提供输入 X 端子 24V 电源
最大输出电流 200mAX 端子电源 24V
不可外接使用
10V-GND
+10V 电源
提供+10V 电源，最大输出电流：20mA
一般用于外接电位器调速使用
COM
电源输入端子
当使用内部电源驱动 X 端子时：
COM 与 24V 短接形成 NPN 输入
COM 与 0V 短接形成 PNP 输入
当利用外部电源驱动 X 端子时：
NPN 型输入接法，COM 接电源 24V+，且与变频
本体 24V 端子断开
PNP 型输入接法，COM 接电源 0V，且与变频本体
0V 端子断开
数字输入端子
X1
数字输入端子 1
光耦隔离输入，兼容双极性输入
输入阻抗：R = 2kΩ
输入电压范围 9～30V
X2
数字输入端子 2
X3
数字输入端子 3
X4
数字输入端子 4
除有 X1-X3 的特点外，还可作为高速脉冲输入通
道
最高频率 50kHz
数字输出端子
Y1
数字输出端子 1
集电极开路输出
输出电压范围：0～24V
输出电流范围：0～50mA
VH6 系列通用变频器用户手册 附录
260
类别
端子
名称
功能说明
继电器输出端子
TA1 TB1
TC1
继电器 1
可编程定义为多功能继电器输出端子
TA-TC：常闭；TA-TB：常开
触点容量：
AC250V/2A (COSΦ=1)
AC250V/1A (COSΦ=0.4)
DC24V/1A
模拟量输入/输
出公共端
GND
输入 AI/输出 AO 公
共端
和 AI/AO 搭配使用
模拟量输入
AI1-GND
模拟量输入 AI1
由拨码选择电压/电流输入
输入电压范围：0～10V （输入阻抗：22KΩ）
输入电流范围：0～20mA （输入阻抗：500Ω）
AI2-GND
模拟量输入 AI2
模拟量输出
AO1-GND
模拟量输出 AO1
由拨码选择电压/电流输出
电压输出范围：0～10V
电流输出范围：0～20mA
通讯
485+、485-
RS485 通讯接口
标准 RS485 通讯接口，使用双绞线或屏蔽线
拨码开关
S1
AI1
OFF = 0-10V , ON = 0-20mA 出厂默认 OFF
S2
AI2
OFF = 0-10V , ON = 0-20mA 出厂默认 OFF
S3
AO1
OFF = 0-10V , ON = 0-20mA 出厂默认 OFF
附 A.3.2. VH6-B100（B 槽 IO 卡）
1）概述
VH6-B100 是变频器 B 槽扩展卡，当 A 槽 IO 卡的功能或点数不满足现场需求时，可以使用此
扩展。它具有 1 路 AI + 1 路 AO + 3 路双极性输入 + 1 路 YT + 1 路 YR。
2）VH6-B100 详细规格
类别
端子
名称
端子功能说明
电源
24V-0V
+24V 电源
提供输入 X 端子 24V 电源
最大输出电流 200mA
X 端子电源 24V，不可外接使用
10V-GND
+10V 电源
提供+10V 电源，最大输出电流：50mA
COM
电源输入端子
当使用内部电源驱动 X 端子时：
COM 与 24V 短接形成 NPN 输入
COM 与 0V 短接形成 PNP 输入
当利用外部电源驱动 X 端子时：
NPN 型输入接法，COM 接电源 24V+，且与变频
本体 24V 端子断开
PNP 型输入接法，COM 接电源 0V，且与变频本
体 0V 端子断开
数字输入端子
X5
数字输入端子 5
光耦隔离输入
输入阻抗：R=2KΩ
输入电压范围 9～30V
兼容双极性输入
X6
数字输入端子 6
X7
数字输入端子 7
