VH6 系列通用变频器用户手册 2. 安装和配线
25
2.4. 控制回路配置及配线
2.4.1. 控制回路端子说明及功能介绍
1）A 槽扩展卡控制回路接线方式
A槽扩展卡
VH6-A100
10V
AI1
AI2
GND
5kΩ
|
10kΩ
AO1
mA
V
拨码开关
I
V
I
V
I
2路模拟量输入
0-10V/0-20mA可选
1路模拟量输出
0-10V/0-20mA可选
+24V
COM
X1
X2
X3
X4
0V
正转运行/停止
反转运行/停止
故障复位
多段速指令1
P2-00= 1
P2-01= 2
P2-02= 10
P2-03= 12
（X4可支持
50KHZ脉冲）
0V
Y1
集电极开路输出
最大DC24V/50mA
TA1
TB1
TC1
1路继电器输出
AC250V 3A
DC30V 1A
数字
输入
信号
数字
输出
信号
模拟
量
输入
输出
485+
485-
现场总线通信
MODBUS通讯
最高速率115200bps
GND
AI1
AI2
AO1
A1
A2
500R
250R
500R
250R
VH6 系列变频器有 ABCD 四个卡槽，其中出厂标配 A 槽 I/O 扩展卡，BCD 槽扩展
卡均需客户选配。
VH6 系列通用变频器用户手册 2. 安装和配线
26
2）控制回路端子说明
类别
端子
名称
端子功能说明
通讯
485+
485-
RS485 通讯接口
标准 RS485 通讯接口，使用双绞线或屏蔽线
电源
10V-GND
+10V 电源
对外提供+10V 电源，最大输出电流：20mA
一般用于外接电位器调速使用
24V-0V
DC 24V 电源
给端子提供+24V 电源，不可外接负载
一般用作数字输入输出端子工作电源
不可外接负载
COM
电源输入端子
当使用内部电源驱动 X 端子时：
COM 与 24V 短接形成 NPN 输入
COM 与 0V 短接形成 PNP 输入
当利用外部电源驱动 X 端子时：
NPN 型输入接法，COM 接电源 24V+，且与变频本
体 24V 端子断开
PNP 型输入接法，COM 接电源 0V，且与变频本体
0V 端子断开
模拟量输入
AI1-GND
模拟量输入 AI1
由拨码选择电压/电流输入
输入电压范围：0～10V（输入阻抗：22kΩ）
输入电流范围：0～20mA（输入阻抗：500Ω）
AI2-GND
模拟量输入 AI2
模拟量输出
AO1-GND
模拟量输出 AO1
由拨码选择电压/电流输出
电压输出范围：0～10V；外部负载 2kΩ-1MΩ
电流输出范围：0～20mA；外部负载小于 500Ω
数字输入端子
X1
输入端子 1
光耦隔离输入
输入阻抗：R=3.3kΩ
输入电压范围 9～30V
最高输入脉冲频率为 3kHz
兼容双极性输入
X2
输入端子 2
X3
输入端子 3
X4
输入端子 4
除有 X1-X3 的特点外，还可作为高速脉冲输入通道，
最高频率 50kHz
数字输出端子
Y1
数字输出端子 1
集电极开路输出
输出电压范围：0～24V
输出电流范围：0～50mA
继电器输出端
子
TA1 TB1
TC1
输出继电器 1
可编程定义为多种电器输出端子
TA-TB：常开
TA-TC：常闭
触点容量：
AC250V/2A (COSΦ=1)
AC250V/1A (COSΦ=0.4)
DC24V/1A
变频器投入使用前，应正确进行端子配线和设置控制板上的所有跳线开关。
VH6 系列通用变频器用户手册 2. 安装和配线
27
3）拨码开关说明
类别
拨码开关
名称
端子功能说明
电阻阻值
A1
AI1 端子阻值
A1 拨码在 500R 处，则 AI1 接收模拟量范围为
0～10V / 0～20mA
A1 拨码在 250R 处，则 AI1 接收模拟量范围为
0～5V / 0～10mA
A2
AI2 端子阻值
A2 拨码在 500R 处，则 AI2 接收模拟量范围为
0～10V / 0～20mA
A2 拨码在 250R 处，则 AI2 接收模拟量范围为
0～5V / 0～10mA
模拟量输入
AI1
AI1 电压/电流
AI1 拨码在 V 侧，则 AI1 接收模拟量电压信号
AI1 拨码在 I 侧，则 AI1 接收模拟量电流信号
AI2
AI2 电压/电流
AI2 拨码在 V 侧，则 AI2 接收模拟量电压信号
AI2 拨码在 I 侧，则 AI2 接收模拟量电流信号
模拟量输出
AO1
AO1 电压/电流
AO1 拨码在 V 侧，则 AO1 输出模拟量电压信号
AO1 拨码在 I 侧，则 AO1 输出模拟量电流信号

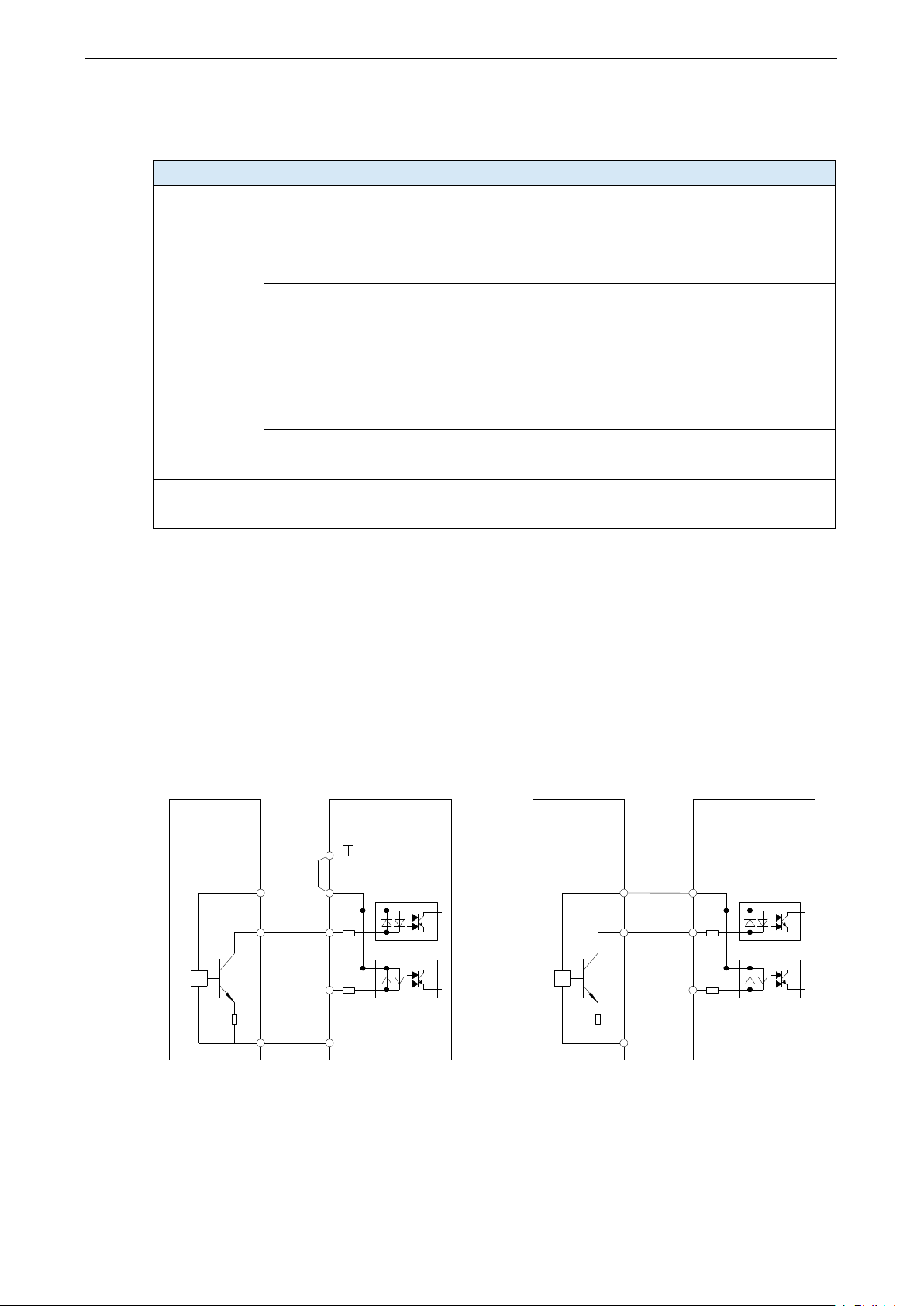

2.4.2. 数字输入输出端子配线
1）数字输入端子
一般需要用屏蔽电缆，而且配线距离尽量短，不要超过 20m。当选用有源方式驱动时，需对电
源的串扰采取必要的滤波措施。建议选用触点控制方式，具体接线图如下：
⚫ 单台变频漏型接线方式
COM
X1
0V
+VCC
信号
NPN
0V
外部控制器
24V
内部0V
X2
3.3k
3.3k
X1
+24V
信号
NPN
0V
外部控制器
X2
3.3k
3.3k
使用扩展卡上24V电源的漏型接线方法 使用外部24V电源的漏型接线方法
VH6
变频器
VH6
变频器
内部24V
COM
使用变频器内部 24V 电源是最常见的一种接线方式。将变频器的 COM 与 24V 短接，将变频器
的 0V 与外部控制器的 0V 连接，X 端子与外部控制器的信号端连接，通过回路的导通与断开控
制变频器。
