VH6 系列通用变频器用户手 册 1. 产品介绍 13 ◼ VH6-4018-B/VH6-4022-B /VH6-4030-B REST JOG/REV ENT/DA TA MENU/ES C STOP RUN 铭牌标签 散热风扇 外接上位机调试软件 金属外框 主回路端子 动力线端子盖 LED操作面板 A槽 A槽扩展卡
VH6 系列通用变频器用户手册 1. 产品介绍
12

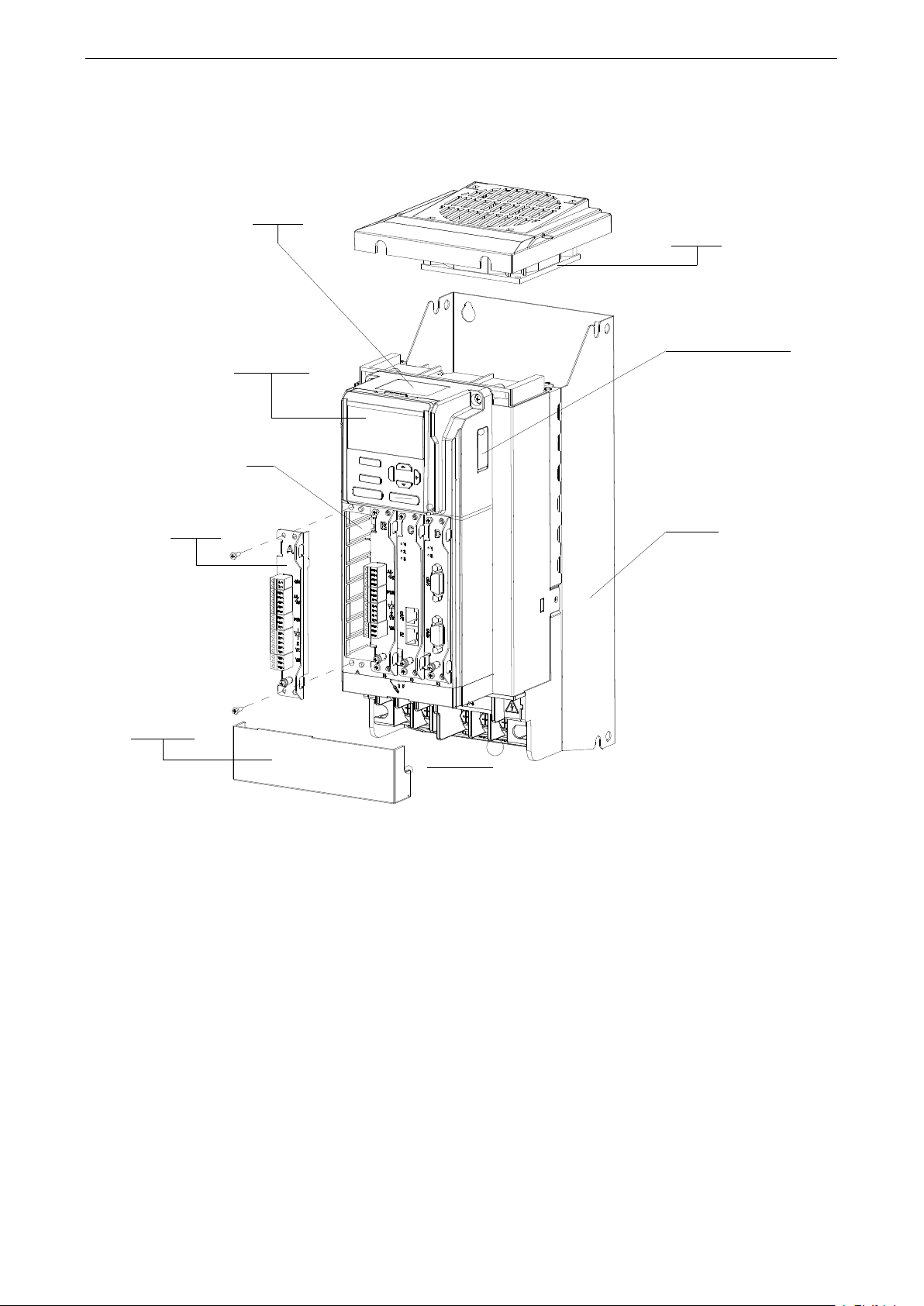

◼ VH6-4011-B/VH6-4015-B
REST
JOG/REV
ENT/DATA
MENU/ESC
STOP
RUN
铭牌标签
散热风扇
外接上位机调试软件
金属外框
动力线端子盖
A槽扩展卡
A槽
LED操作面板
主回路端子
VH6 系列通用变频器用户手册 1. 产品介绍
13

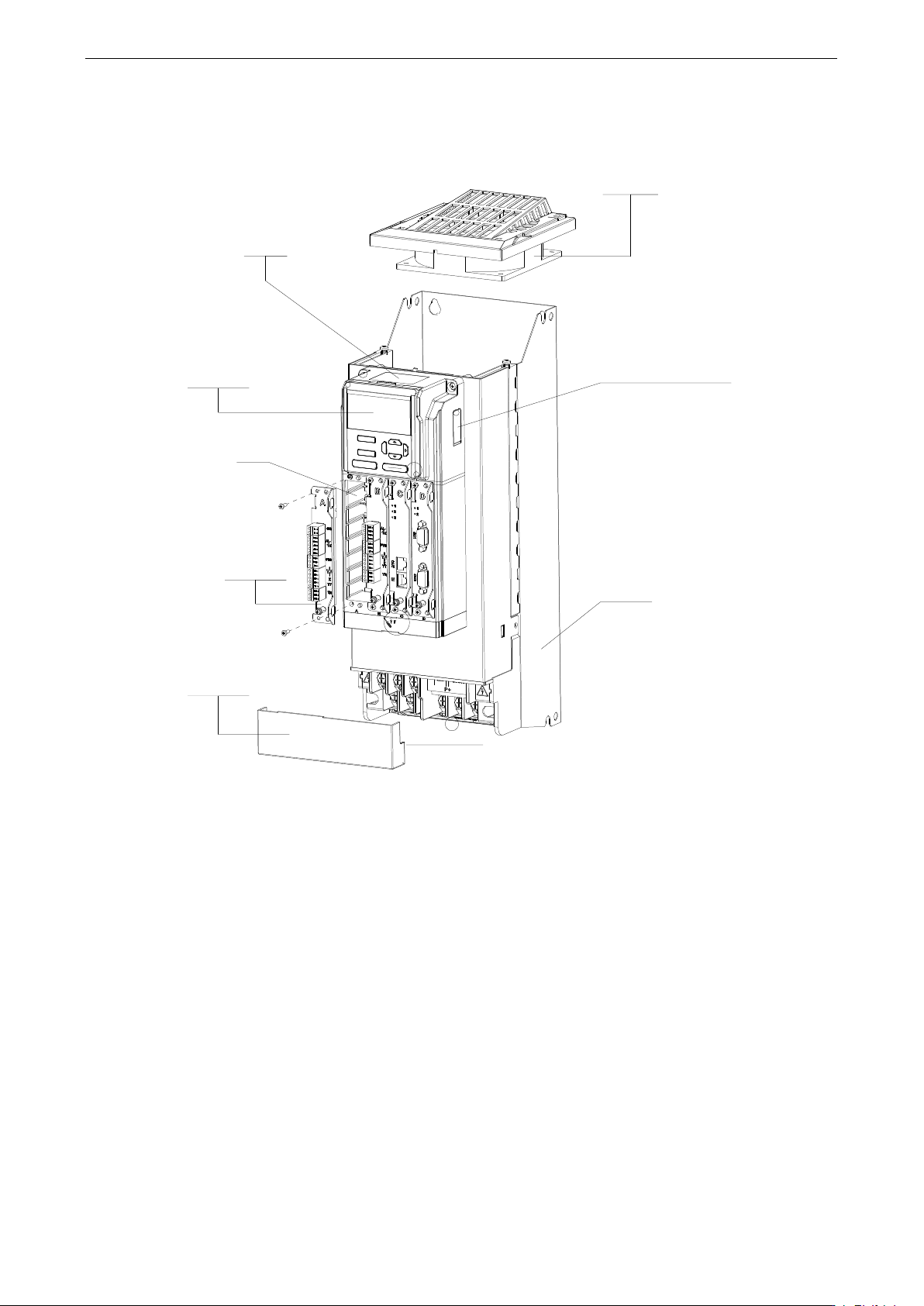

◼ VH6-4018-B/VH6-4022-B/VH6-4030-B
REST
JOG/REV
ENT/DATA
MENU/ESC
STOP
RUN
铭牌标签
散热风扇
外接上位机调试软件
金属外框
主回路端子
动力线端子盖
LED操作面板
A槽
A槽扩展卡
VH6 系列通用变频器用户手册 1. 产品介绍
14

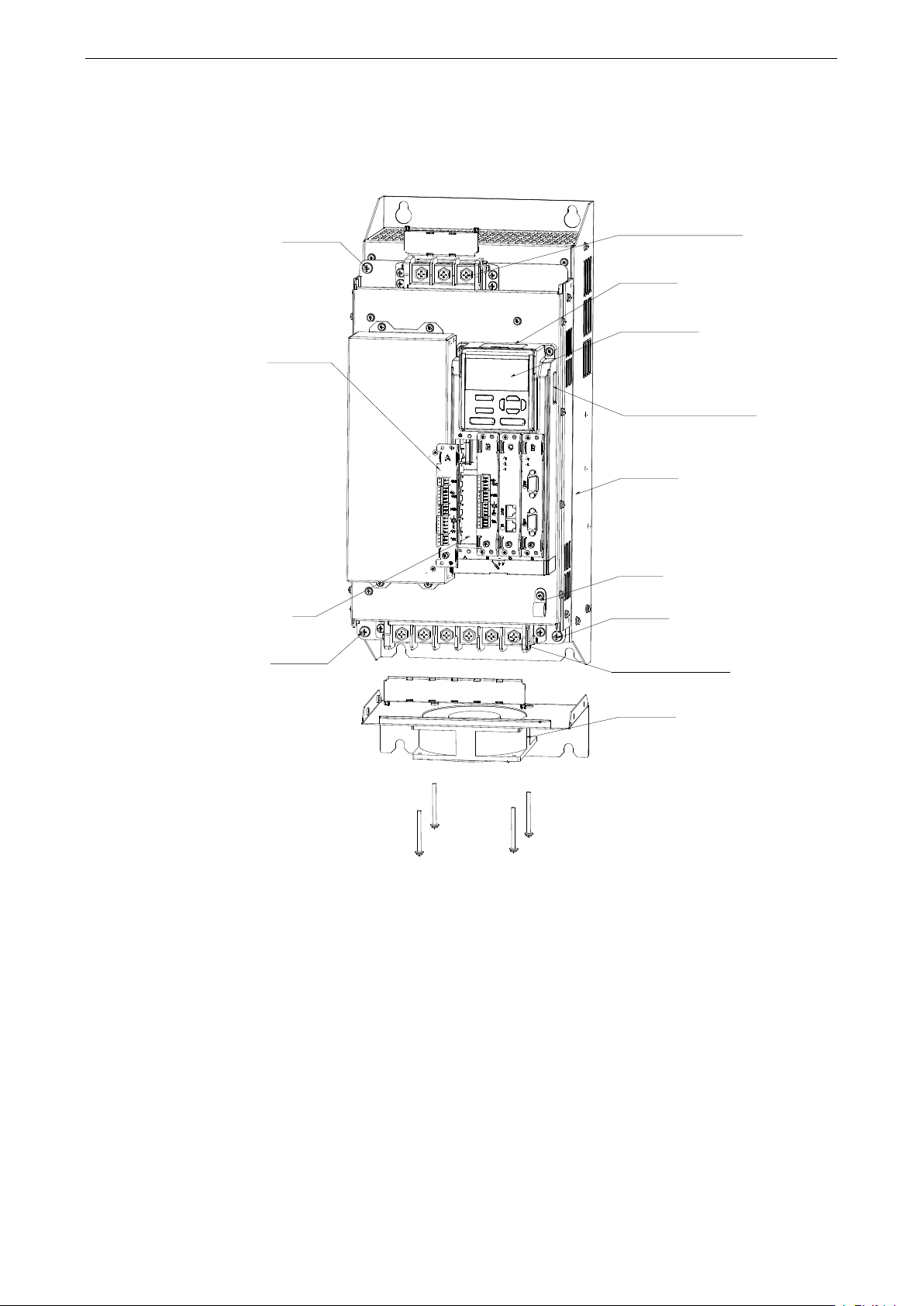

◼ VH6-4037-B/VH6-4045-B/VH6-4055-B
主回路端子（输入）
铭牌标签
LED操作面板
外接上位机调试软件
金属外壳
束线套
接地端子
主回路端子（输出、母线、制动）
散热风扇
接地端子
A槽
A槽扩展卡
接地端子
