VH6 系列通用变频器用户手册 6. 选型与尺寸
233

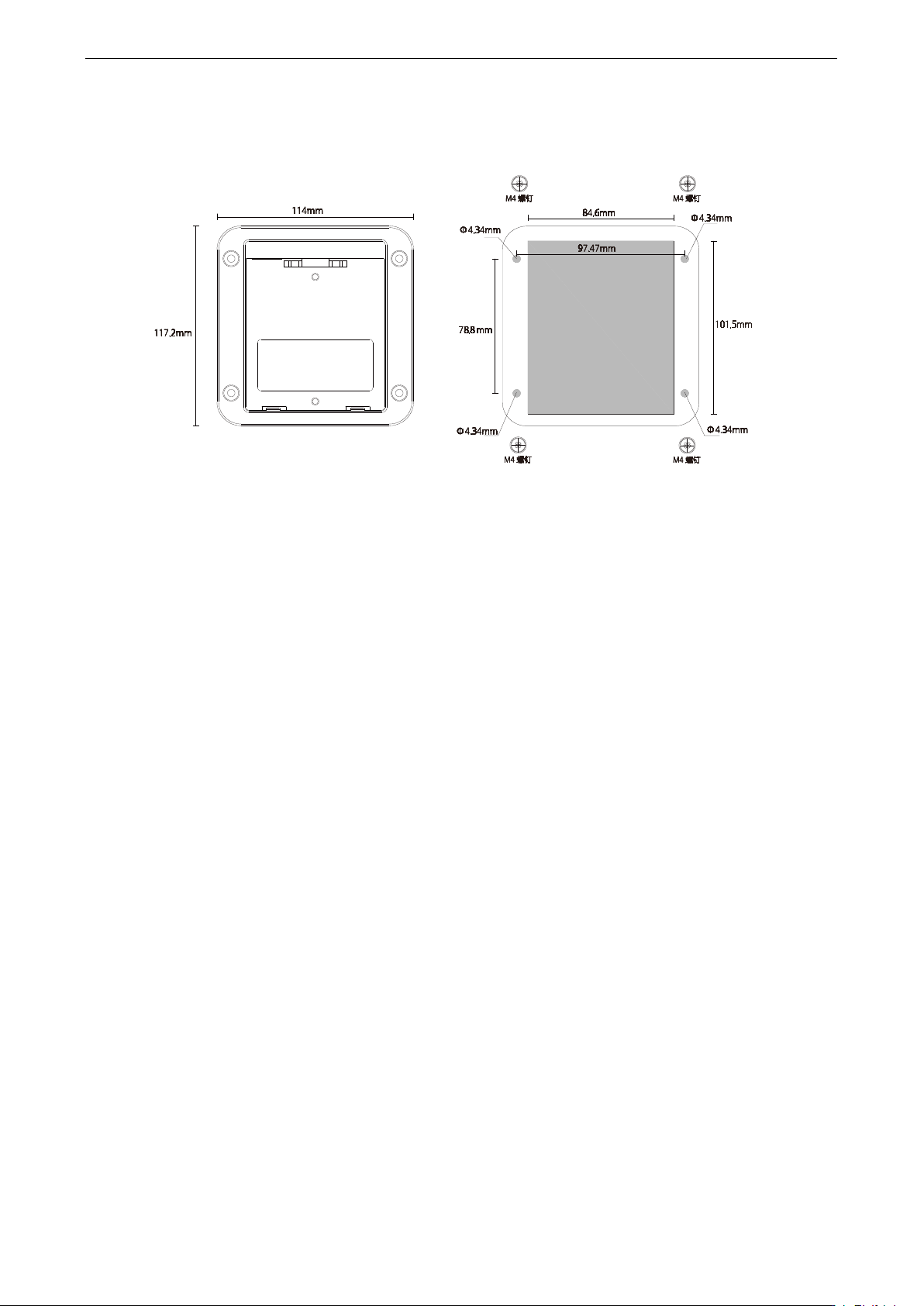

◼ 操作面板安装支架尺寸图
灰色区域为挖空部分，中间挖空区域为 84.6×101.5mm，四角挖空区域为直径 4.34 圆形，放入
M4 螺钉螺帽固定支架于门板上。
VH6 系列通用变频器用户手册 6. 选型与尺寸
234
6.3. 外围配件选型指导
6.3.1. 外围配件功能说明
名称
说明
电缆
传送电信号的装置
断路器
防止触电事故及保护可能引发漏电流火灾的对地短路（请选用用于变频器装置、
具有抑制高次谐波功能的漏电断路器，断路器额定敏感电流对 1 台变频器应大
于 30mA。）
交流接触器
为了能在系统故障时，有效的切断变频器的输入电源，在输入侧安装电磁接触
器控制主回路电源的通断，以保证安全。
输入电抗器
适用于改善变频器输入侧功率因数，抑制高次谐波电流。
直流电抗器
输入滤波器
抑制变频器通过输入电源线所传输到公共电网中的电磁干扰，在安装时请尽量
靠近变频器的输入端子侧进行安装。
保险丝
主要是起过载保护作用。在变频器输入电流异常升高到一定的高度和热度的时
候，保险丝自身熔断切断电流，能够保护变频器安全运行。
制动电阻
用电阻或电阻单元消耗电机的再生能量以缩短减速时间和避免变频器过压报
警。
输出滤波器
抑制从变频器输出侧布线处产生的干扰。请尽量靠近变频器输出端子处安装。
输出电抗器
用于延长变频器的有效传输距离，有效抑制变频器 IGBT 模块开关时产生的瞬
间高压。
6.3.2. 电缆选型指导
1）动力电缆
⚫ 输入功率电缆和电机电缆的尺寸应该符合当地的规定；
⚫ 输入动力电缆和电机电缆必须能够承受对应的负载电流；
⚫ 电机电缆持续工况下的最高额定温度裕度不应该低于 70℃；
⚫ PE 接地导体的导电性和相导体的导电能力相同（采用相同的截面积）；
⚫ 关于 EMC 的要求，请参见“EMC(电磁兼容)”章节；
⚫ 为了满足 CE 对 EMC 的要求，必须采用对称屏蔽电机电缆；
⚫ 对于输入电缆可以采用四芯电缆，但还是推荐使用屏蔽对称电缆。与四芯电缆相比，使用
对称屏蔽电缆除了可以减小电机电缆流过和损耗之外，可以减小电磁辐射。
VH6 系列通用变频器用户手册 6. 选型与尺寸
235
PE导体
屏蔽层
导体
护套
绝缘
导体
护套
绝缘
PE导体
屏蔽层
PE
护套
绝缘
PE
导体

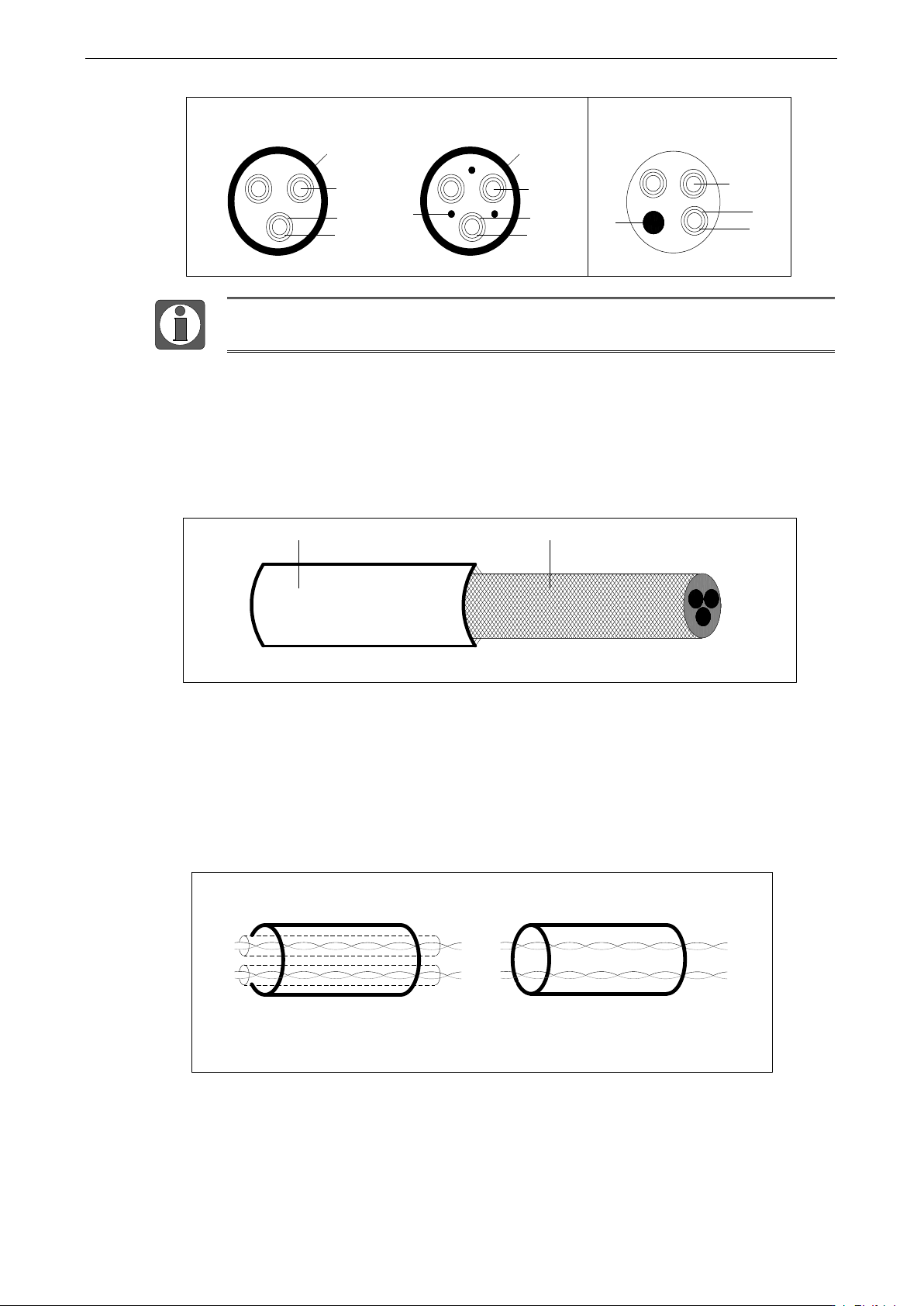

四芯电缆
对称屏蔽电机电缆
如果电机电缆屏蔽层的导电性能不能满足要求，必须使用单独的 PE 导体。
为了能起到保护作用导体的作用，当屏蔽线和相导体采用相同的材料时，屏蔽线的截面积必须
和相导体的截面积相同，目的是降低接地电阻，使阻抗连续性更好。
为了有效抑制射频干扰的发射和传导，屏蔽线的导电性能必须至少是相导体导电性的 1/10。对
于铜制或铝制屏蔽层，此项要求非常容易满足。变频器电机电缆的最低要求如下图所示。电缆
中包含一层螺旋状铜带。屏蔽层越紧越好，因为越紧就越能有效抑制电磁干扰的辐射。
绝缘层
屏蔽层
2）控制电缆
所有的模拟控制电缆和用于频率输入的电缆必须使用屏蔽电缆。模拟信号电缆使用双绞双屏蔽
电缆。每个信号采用一对单独的屏蔽双绞线对。不同的模拟信号不要使用同一根地线。
对于低压数字信号来说，最好选择双层屏蔽的电缆，但是也可以采用单层屏蔽的或者无屏蔽的
双绞线，但是对于频率信号来说，必须采用屏蔽电缆。
多根双绞线双屏蔽层电缆 多根双绞线单屏蔽层电缆
继电器电缆需要使用带有金属编织屏蔽层电缆。
键盘需要使用网线连接，对于电磁环境比较复杂的场所，建议使用带屏蔽的网线。
