VH6 系列通用变频器用户手册 4. 功能参数
138
功能码设定如图如下：
参数
名称
设定值
说明
P2-10
端子命令方式
4
三线式 3
P2-00
X1 端子功能选择
1
正转运行（FWD）
P2-01
X2 端子功能选择
2
反转运行（REV）
P2-02
X3 端子功能选择
3
三线式运行控制
X1
X3
COM
正转运行（FWD）
运行使能
数字量公共端
SB2
SB1
X2
反转运行（REV）
SB3
正转按钮
反转按钮
使能按钮
X1
X3
COM
正转运行（FWD）
运行使能
数字量公共端
SB2
SB1
X2
反转运行（REV）
SB3
正转按钮
反转按钮
使能按钮
24V
0V
0V
NPN型输入接法
PNP型输入接法
24V
如图所示，该控制模式在 SB1 按钮闭合状态下，变频器 0Hz 运行；SB2 按钮闭合时，变频器正
转上升到正频率指令；SB3 按钮闭合时，变频器反转频率上升到负频率指令；当 SB2 和 SB3
同时闭合时，则正转上升到正频率指令。正方向信号的优先级高于反方向的信号。
参数
名称
设定范围
P2-11
端子 UP/DOWN 变化率
0.001Hz/s～50.000Hz/s
用于设置端子 UP/DOWN 调整设定频率时，频率变化的速度，即每秒钟频率的变化量。
参数
名称
设定范围
P2-12
X 滤波时间
0.000s～1.000s
设置 X 端子状态的软件滤波时间。若使用场合输入端子易受干扰而引起误动作，可将此参数增
大，以增强则抗干扰能力。但是该滤波时间增大会引起 X 端子的响应变慢。
参数
名称
设定范围
P2-13
X1 延迟时间
0.0s～3600.0s
P2-14
X2 延迟时间
0.0s～3600.0s
P2-15
X3 延迟时间
0.0s～3600.0s
用于设置 X 端子状态发生变化时，变频器对该变化进行的延时时间。
目前仅 X1、X2、X3 具备设置延迟时间的功能。
VH6 系列通用变频器用户手册 4. 功能参数
139
参数
名称
位数
设定值
说明
P2-16
X1 端子有效状态设定
个位
0
常开信号
1
常闭信号
X2 端子有效状态设定
十位
0
常开信号
1
常闭信号
X3 端子有效状态设定
百位
0
常开信号
1
常闭信号
X4 端子有效状态设定
千位
0
常开信号
1
常闭信号
X5 端子有效状态设定
万位
0
常开信号
1
常闭信号
P2-17
X6 端子有效状态设定
个位
0
常开信号
1
常闭信号
X7 端子有效状态设定
十位
0
常开信号
1
常闭信号
该功能码用于设置变频器输入端子的有效状态。
参数
名称
设定范围
P2-18
AI 曲线 1 最小给定
0.00V～P2-20
P2-19
AI 曲线 1 最小给定对应频率百分比
-100.0%～+100.0%
P2-20
AI 曲线 1 最大给定
P2-18～+10.00V
P2-21
AI 曲线 1 最大给定对应频率百分比
-100.0%～+100.0%
AI 曲线参数用于设置，模拟量输入电压与其代表的设定值之间的关系，如下图。
AI 曲线的给定对应频率百分比，对应最大频率 P0-13。
当模拟量输入大于所设定的最大给定（小于最小给定）时，按照最大给定（最小给定）计算。
以下提供两种典型的设定如图所示：
对应设定
（频率/转矩）
AI
0V(0mA)
100%
10V(20mA)
对应设定
（频率/转矩）
AI
0V(0mA)
100%
10V(20mA)
-100%
AI 曲线 2（P2-22~P2-25）/AI 曲线 3（P2-26~P2-29）的功能同 AI 曲线 1，参照 AI 曲线 1。
VH6 系列通用变频器用户手册 4. 功能参数
140
参数
名称
设定范围
P2-30
AI 曲线 4 最小输入
0V～P2-32
P2-31
AI 曲线 4 最小输入对应设定
-100.0%～+100.0%
P2-32
AI 曲线 4 拐点 1 输入
P2-30～P2-34
P2-33
AI 曲线 4 拐点 1 输入对应设定
-100.0%～+100.0%
P2-34
AI 曲线 4 拐点 2 输入
P2-32～P2-36
P2-35
AI 曲线 4 拐点 2 输入对应设定
-100.0%～+100.0%
P2-36
AI 曲线 4 最大输入
P2-34～+10.00V
P2-37
AI 曲线 4 最大输入对应设定
-100.0%～+100.0%
P2-38
AI 曲线 5 最小输入
-10.00V～P2-40
P2-39
AI 曲线 5 最小输入对应设定
-100.0%～+100.0%
P2-40
AI 曲线 5 拐点 1 输入
P2-38～P2-42
P2-41
AI 曲线 5 拐点 1 输入对应设定
-100.0%～+100.0%
P2-42
AI 曲线 5 拐点 2 输入
P2-40～P2-44
P2-43
AI 曲线 5 拐点 2 输入对应设定
-100.0%～+100.0%
P2-44
AI 曲线 5 最大输入
P2-42～+10.00V
P2-45
AI 曲线 5 最大输入对应设定
-100.0%～+100.0%

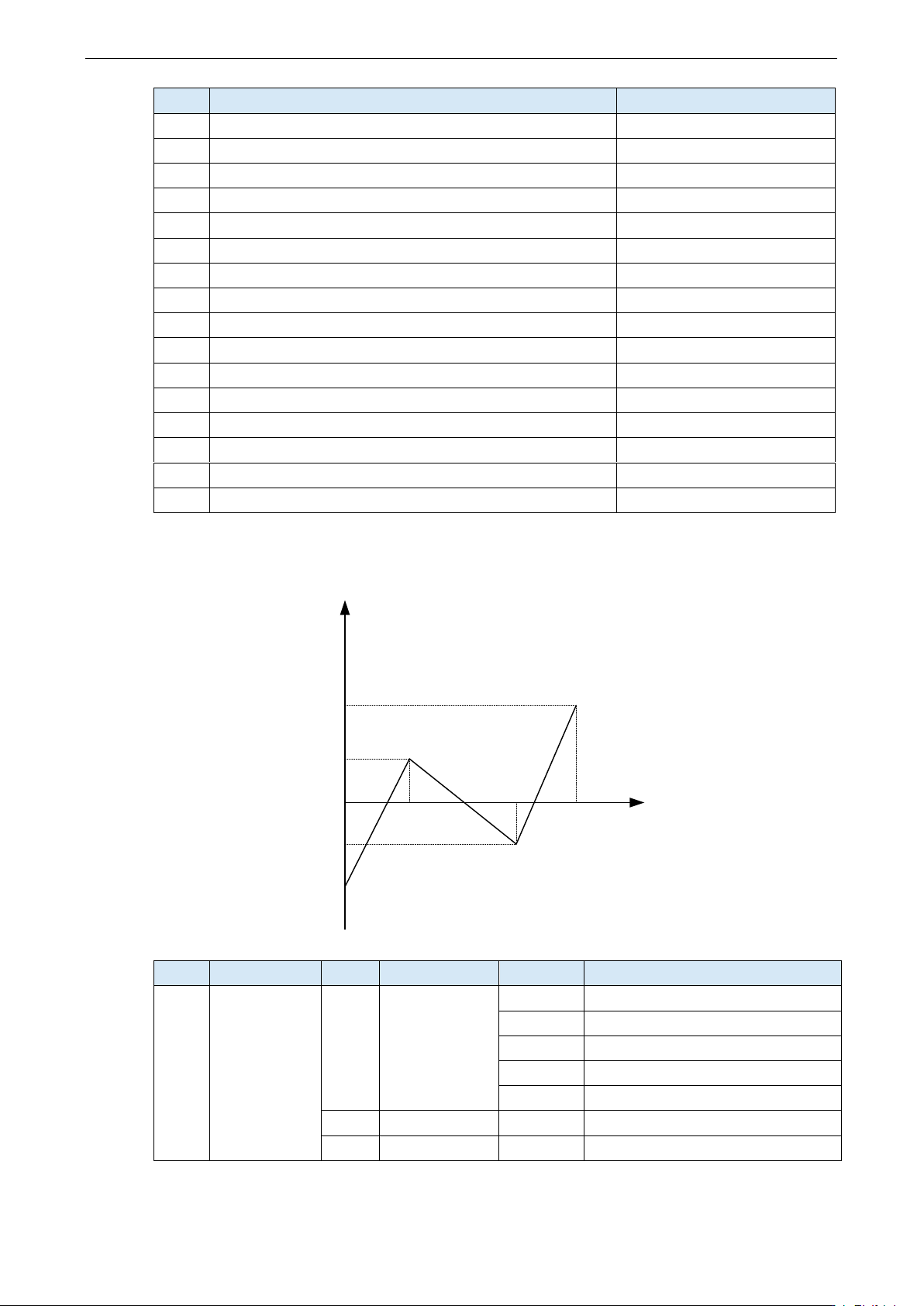

曲线 4 由四点确定曲线，灵活度更高，图见 4-9，需保证电压/电流满足：AI 最小输入（P2-30）
＜AI 曲线拐点 1 输入（P2-32）＜AI 曲线拐点 2 输入（P2-34）＜AI 最大输入（P2-36）。
曲线 5 参考曲线 4 的说明。
模拟输入对应设定量
AI
0V(0mA)
AI最大输入
对应设定
10V(20mA)
AI曲线拐点1
AI曲线拐点2
AI曲线拐点1
对应设定
AI曲线拐点2
对应设定
AI最小输入对
应设定
100%
-100%
参数
名称
位数
含义
设定值
说明
P2-54
AI 曲线选择
个位
AI1 曲线选择
1
曲线 1（2 点，见 P2-18～P2-21）
2
曲线 2（2 点，见 P2-22～P2-25）
3
曲线 3（2 点，见 P2-26～P2-29）
4
曲线 4（4 点，见 P2-30～P2-37）
5
曲线 5（4 点，见 P2-38～P2-45）
十位
AI2 曲线选择
同上
同上
百位
AI3 曲线选择
同上
同上
曲线 1、曲线 2、曲线 3 是由两个坐标点确定的线性直线关系；曲线 4 和曲线 5 是由四个坐标
