VH6 系列通用变频器用户手册 4. 功能参数
151
输出电压V
输出频率f
V提升
f截止
额定电压
额定频率
参数
名称
设定范围
P5-09
VF 分离的电压源
0：数字设定（P5-10）
1：AI1
2：AI2
3：AI3
4：PULSE 脉冲设定（X4）
5：通讯给定
6：多段速指令
7：PID 给定
8：简易 PLC 运行
100.0%对应电机额定电压（P1-02、A2-02）
P5-10
VF 分离的电压源数字设定
0V～电机额定电压
VF 分离一般应用在感应加热、逆变电源及力矩电机控制等场合。
在选择 VF 分离控制时，输出电压可以通过参数 P5-10 设定，也可来自于模拟量、多段指令、
PLC、PID 或通讯给定。当用非数字设定时，各设定的 100%对应电机额定电压，当模拟量等输
出设定的百分比为负数时，则以设定的绝对值作为有效设定值。
参数
名称
设定范围
P5-11
VF 分离的电压加速时间
0.0s～1000.0s
注：表示 0V 变化到电机额定电压的时间
P5-12
VF 分离的电压减速时间
0.0s～1000.0s
注：表示 0V 变化到电机额定电压的时间
VF 分离的电压上升时间指输出电压从 0 加速到电机额定电压所需时间，见下图中的 t1。
VF 分离的电压下降时间指输出电压从电机额定电压减速到 0 所需时间，见下图中的 t2。
VH6 系列通用变频器用户手册 4. 功能参数
152
实际加速时间
设定加速时间
目标电压
输出电压
电机额定电压
t1 t2
实际减速时间
设定减速时间
参数
名称
设定值
说明
P5-13
VF 分离停机方式
0
频率电压独立减至 0
1
电压减为 0 后频率再开始减
0：频率/电压独立减至 0
VF 分离输出电压按电压下降时间（P5-12）递减到 0V；VF 分离输出频率同时按减速时间（P0-19）
递减到 0Hz。
输出
电压
输出
频率
t1
P5-12
t2
P0-19
1：电压减为 0 后频率再减
VF 分离输出电压先按电压下降时间（P5-12）递减到 0V 后，频率再按减速时间（P0-19）递减
到 0Hz。

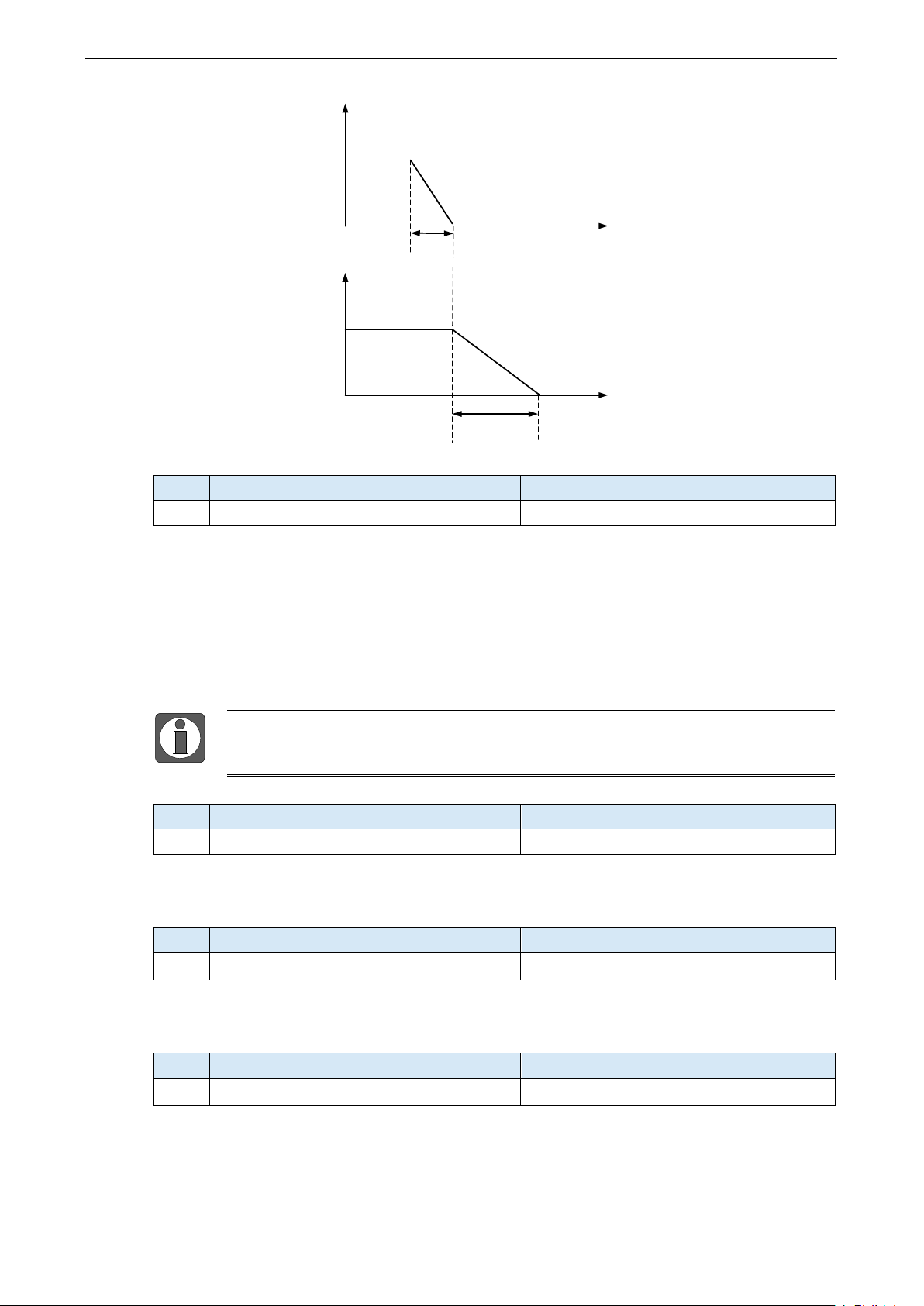

VH6 系列通用变频器用户手册 4. 功能参数
153
输出
电压
输出
频率
t1
P5-12
t2
P0-19
参数
名称
设定范围
P5-14
VF 控制转差补偿增益
0%～200%
当 P5-14 设为 100%时，表示电机带额定负载时，补偿的转差为电机的额定转差。
当 P5-14 设为 0 时，转差补偿功能无效。
此参数只对异步电机有效，补偿异步电机在负载增加时产生的电机转速偏差，使负载变化时电
机的转速能够基本保持稳定。
当电机实际转速与目标值有偏差时，可以调整该参数。根据电机负载情况调整该参数，100%对
应额定负载，负载越重，该参数越大。每次调整 5%，直到电机实际转速与目标值相符。
高动态响应工况建议使用矢量控制模式。
参数
名称
设定范围
P5-15
转差补偿时间常数
0.1～10.0s
转差补偿的响应时间值设定得越小，响应速度越快，但在电机动态的过程中易引发振荡或者不
稳定，此时可以适当增大该参数。
参数
名称
设定范围
P5-16
VF 过励磁增益
0～200
在变频器减速过程中，过励磁增益可以抑制母线电压的上升，但过励磁增益越大会导致输出电
流增大，在有制动电阻或者小惯量不容易产生过压的场合，可以将其设为 0。
参数
名称
设定范围
P5-17
VF 振荡抑制增益
0～100
该增益的选择方法是在有效抑制振荡的前提下尽量取小，以免对 VF 运行产生不利的影响。在
电机无振荡现象时请选择该增益为 0。只有在电机明显振荡时，才需适当增加该增益，增益越
大，则对振荡的抑制越明显。
