VH6 系列通用变频器用户手册 4. 功能参数
189
参数
名称
设定值
说明
PC-54
调制方式
0
异步调制
1
同步调制
同步调制，指载波频率随输出频率变换而线性变化，保证两者的比值（载波比）不变，一般在
输出频率较高时使用，有利于输出电压质量。在较低输出频率时（100Hz 以下），一般不需要
同步调制，因为此时载波频率与输出频率的比值比较高，异步调制优势更明显一些。
运行频率高于 85Hz 时，同步调制才生效，该频率以下固定为异步调制方式。
参数
名称
设定范围
PC-55
DPWM 切换上限频率
5.00Hz～最大频率
只对 VF 控制有效。一般不需要修改。
异步电机的 VF 发波方式决定其调制方式，当低于 PC-55 值变频器开关损耗大，但电流纹波较
小；当大于 PC-55 时相反，但在高频容易引起电机不稳定运行。
VF 控制运行不稳定时可参考参数 P5-17，变频器损耗和温升请参考 PC-67。
参数
名称
设定范围
PC-56
随机 PWM 深度
0：随机 PWM 无效
1～10：PWM 载频随机深度
当设置随机 PWM 深度为 0 时，随机 PWM 无效。
调节随机 PWM 深度可以把单调刺耳的电机声音变得较为柔和，并能有利于减小对外的电磁干
扰。
参数
名称
设定范围
PC-57
唤醒频率
休眠频率（PC-59）～最大频率（P0-13）
PC-58
唤醒延迟时间
0.0s～6500.0s
PC-59
休眠频率
0.00Hz～唤醒频率（PC-57）
PC-60
休眠延迟时间
0.0s～6500.0s

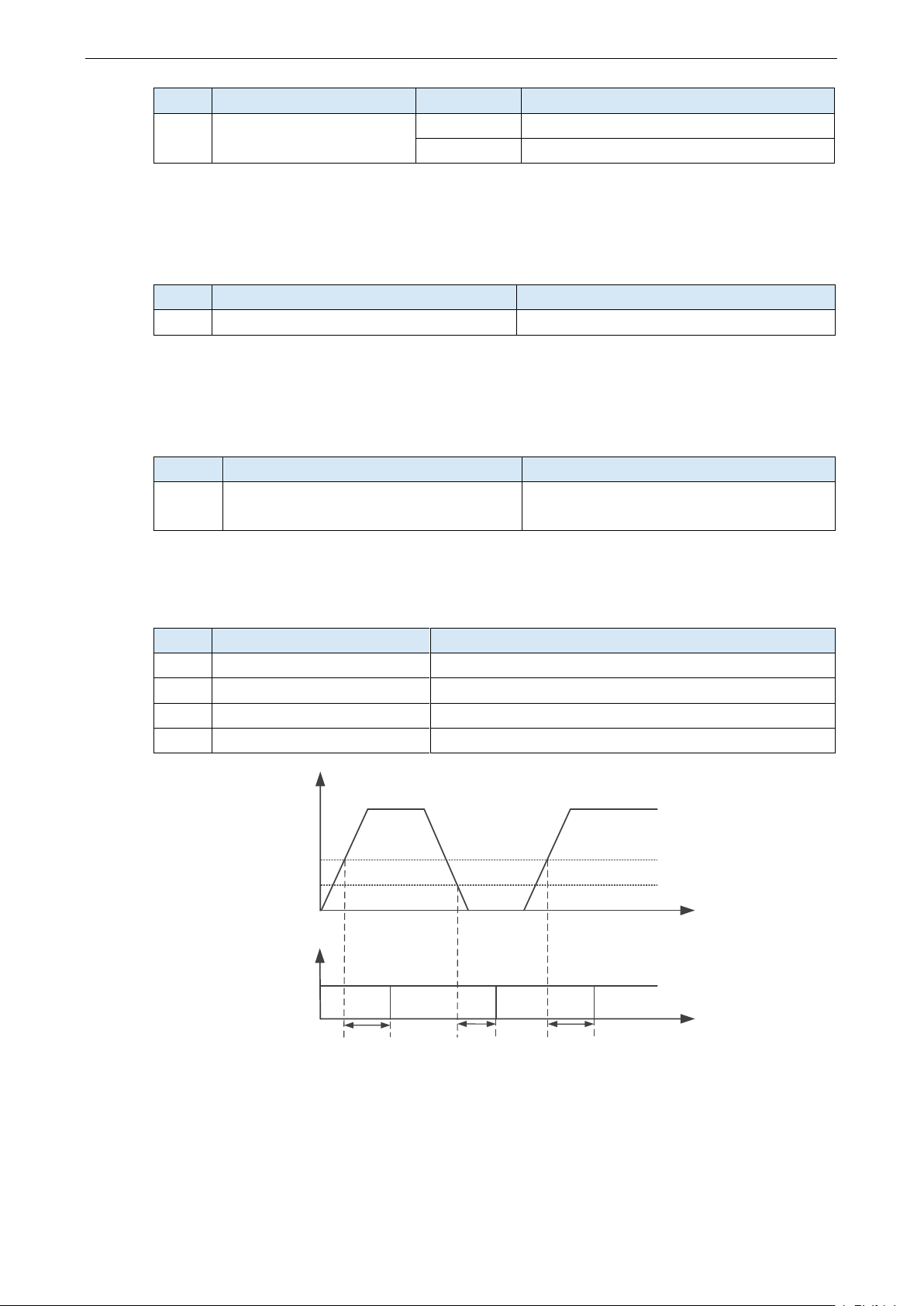

唤醒频率PC-57
设定频率
时间t
休眠频率PC-59
运行停机
时间t
唤醒状态 唤醒状态
休眠状态
唤醒延迟时间
PC-58
唤醒延迟时间休眠延迟时间
PC-58PC-60
这组参数用于实现供水应用中的休眠和唤醒功能。
变频器运行过程中，当设定频率小于等于 PC-59 休眠频率时，经过 PC-60 延迟时间后，变频器
进入休眠状态，并自动停机。
若变频器处于休眠状态，且当前运行命令有效，则当设定频率大于等于 PC-57 唤醒频率时，经
过时间 PC-58 延迟时间后，变频器开始启动。
VH6 系列通用变频器用户手册 4. 功能参数
190
一般情况下，请设置唤醒频率大于等于休眠频率。设定唤醒频率和休眠频率均为 0.00Hz，则休
眠和唤醒功能无效。
在启用休眠功能时，若频率源使用 PID，则必须选择 PID 停机时运算（PA-25=1）。
参数
名称
设定值
说明
PC-61
逐波限流使能
0
不使能
1
使能
启用快速限流功能，能最大限度的减小变频器过流故障，保证变频器不间断运行。
若变频器长时间持续处于快速限流状态，变频器有可能出现过热等损坏，这种情况是不允许的，
所以变频器长时间快速限流时将报警故障，表示变频器过载并需要停机。
参数
名称
设定范围
PC-62
过调制系数
100～110
过调制功能是指在输入电压比较低时或者变频器长期工作在重负载的情况下，变频器可通过调
整母线电压的利用率，来提高输出电压。过调制有效时，输出电流谐波会略有增加。
参数
名称
设定范围
PC-65
母线电压到达值
单位 0.1V
PC-66
母线电压到达滞环值
单位 0.1V
当母线电压达到（小于 PC-65-PC-66 或大于 PC-65+PC66）时，通过给 Y 端子分配功能码 42，
Y 端子输出 ON 信号。
参数
名称
设定范围
PC-67
载波频率
0.5K～16.0K
通过调整变频器载波频率可以降低电机噪声，避开机械系统的共振点，减小线路对地漏电流及
减小变频器产生的干扰。当载波频率较高时，电机损耗降低，电机温升减小，但变频器损耗增
加，变频器温升增加，干扰增加。
若载波频率设置的比出厂值高，会导致变频器散热器温升提高，此时用户需要对变频器降额使
用。
参数
名称
设定值
说明
PC-68
载波频率随温度调整
0
无效
1
有效
PC-68 为 0 时，变频器载波由设定值确定，运行中不会变化。
PC-68 为 1 时，变频器运行过程检测到自身散热器温度较高时，会自动降低载波频率，以降低
变频器温升。当检测到自身散热器温度较低后，载波频率会自动恢复到设定值。
参数
名称
设定范围
PC-69
变频器温度保护报警阀值
0～100℃
当 P8-19 逆变器模块散热器温度超过 PC-69 时，会报警 ERR13。
VH6 系列通用变频器用户手册 4. 功能参数
191
参数
名称
设定范围
PC-70
编码器位置计数显示模式
0：十六进制
1：十进制
PC-71
编码器位置计数清 0
个位
0：无功能
1：编码器反馈计数清零，单次有效
十位（3750 及以上版本支持）
0：无功能
1：外部脉冲指令清零
PC-70：该功能码主要决定 U0-53～U0-56 编码器多圈位置计数的显示模式，设为 0 为十六进制
数显示，设为 1 为十进制数显示。
PC-71：该功能码设为 1（仅单次有效，即上升沿有效），U0-53～U0-56 里的值全部清 0；设为
10，U1-46~U1-49 里的值全部清 0。
参数
名称
设定范围
PC-72
外部线速度给定源
0：不使用外部线速度
1：AI1
2：AI2
3：AI3
4：端子脉冲 X4 给定
5：通讯给定
PC-73
主频率允许更新最大偏差
0.00%～10.00%
PC-74
主频率允许更新时间间隔
0.00s～200.00s
PC-75
外部线速度变化微分时间
0.00s～50.00s
PC-76
外部线速度变化量
0.00Hz～50.00Hz
当 P0-03：主频率源 A 选择，设为 10：拉丝收卷专用模式时，P0-04：辅助频率由 PID 进行调
节设置为 8；P0-05 设置 01，变频器将采用主频率+辅频率方式对收卷进行控制。
控制方式如下：主频率进行粗略调节，由功能码 PC-73～PC-74 控制主频率的更新间隔时间及
大小。辅助频率由 PID 进行精确调节。最终输出频率=主频率+辅频率。若外部线速度变化过大
（由功能码 PC-75～PC-76 判断），辅助频率将不再起作用，主频率将按一定比例与线速度同
步变化的形式对收卷进行直接控制（适用于加减速阶段的控制）。
PC-73：表示 PID 给定与反馈偏差小于 PC-73 设定的偏差，主频率才允许更新。
PC-74：PID 给定与反馈偏差小于 PC-73 设定的偏差情况下，每间隔 PC-74 时间更新一次主频
频率。
PC-75～PC-76 用来判断外部丝线的线速度变化量，PC-72 设为 0 表示不判断外部线速度是否发
生变化，设为非 0 值用于选择外部线速度给定源。
PC-75：表示外部线速度变化的单位时间。
PC-76：表示外部线速度在单位时间内的变化量，单位为 0.01Hz。若外部线速度变化量大于 PC-76
设定的值，辅助频率将不再起作用，主频率将按一定比例与线速度同步变化。
可通过 U0-23 主频率 A 显示和 U0-24 辅频率 B 显示查看当前频率变化，当反馈值等于目标频
率时，U0-23 与变频器当前运行频率相同，U0-24 为 0：当反馈值小于目标频率时，U0-23 数值
不变，U0-24 增加；当反馈值大于目标频率时，U0-23 数值不变，U0-24 数值减小。
