VH6 系列通用变频器用户手 册 4. 功能参数 146 其中， A O1 的零偏系 数 100% 对应 10V （或者 20m A ）， 标准输出是指在无零 偏及增益修正下， 输出 0V ～ 10V （或者 0mA ～ 20mA ）对应 模拟输出表示的量。 例如： 若模拟输出内容为 运行频率， 希望在频率为 0 时实际输 出为 8V （或 16mA ） ， 如下图所 示， 零偏 b=y-kx=y(X = 0 时 )=8V ， 零偏系数…
VH6 系列通用变频器用户手册 4. 功能参数
145
参数
名称
设定范围
P3-06
Y1 输出延时时间
0.0～3600.0s
P3-07
Y2（普通端子）输出延时时间
0.0～3600.0s
P3-09
继电器 1 输出延时时间
0.0～3600.0s
P3-10
继电器 2 输出延时时间
0.0～3600.0s
用于设置 Y 端子状态发生变化时，变频器对该变化进行的延时时间。
参数
名称
设定范围
P3-11
Y 端子有效状态选择
个位：Y1
十位：Y2
百位：（保留）
千位：继电器 1
万位：继电器 2
0：常开信号
1：常闭信号
P3-12
Y2（高速脉冲）输出功能选择
0～13 具体参数功能说明见下表
P3-13
AO1 输出功能选择
P3-14
AO2 输出功能选择
设定值
功能
说明
0
运行频率
0～最大输出频率
1
设定频率
0～最大输出频率
2
输出电流
0～2 倍电机额定电流
3
电机输出转矩（绝对值，相对电机的百分比）
0～2 倍电机额定转矩
4
输出功率
0～2 倍电机额定功率
5
输出电压
0～1.2 倍变频器额定电压
6
AI1
0V～10V（或者 0～20mA）
7
AI2
8
AI3（扩展卡）
-10V～10V
9
PULSE 脉冲输入
0.01kHz～50.00KHz
10
输出转速
0～最大频率对应的输出转速
11
通讯控制输出
0.0%～100.0%
12
计数值
0～最大计数值
13
长度
0～最大设定长度
参数
名称
设定范围
P3-15
AO1 零偏系数
-100.0～+100.0%
P3-16
AO1 增益
-10.00～+10.00
P3-17
AO2 零偏系数
-100.0～+100.0%
P3-18
AO2 增益
-10.00～+10.00
上述功能码一般用于修正模拟输出的零漂及输出幅值的偏差。也可以用于自定义所需要的 AO
输出曲线。
若零偏用“b”表示，增益用 k 表示，实际输出用 Y 表示，标准输出用 X 表示，则实际输出为：
Y = kX + b
VH6 系列通用变频器用户手册 4. 功能参数
146
其中，AO1 的零偏系数 100%对应 10V（或者 20mA），标准输出是指在无零偏及增益修正下，
输出 0V～10V（或者 0mA～20mA）对应模拟输出表示的量。

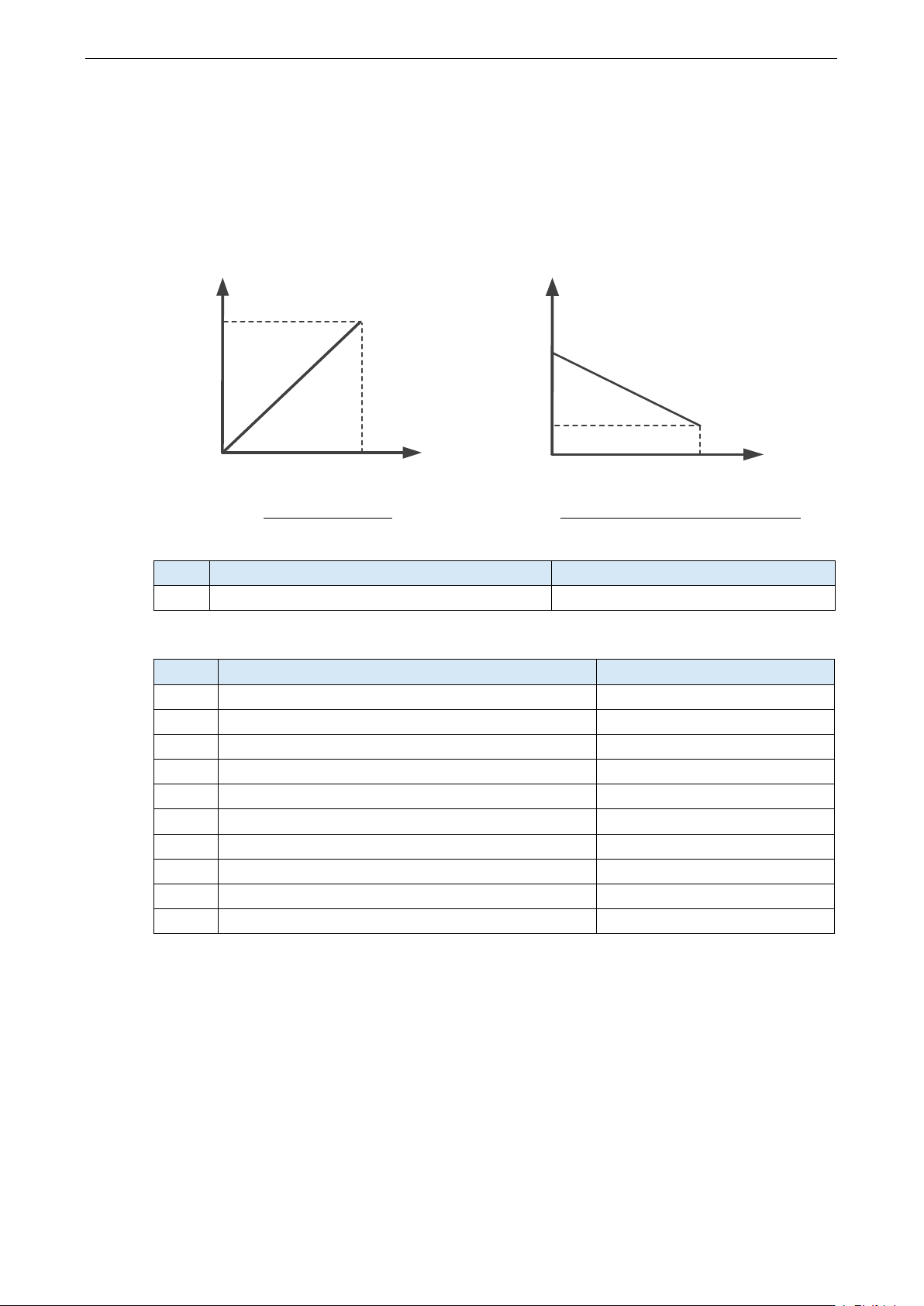

例如：若模拟输出内容为运行频率，希望在频率为 0 时实际输出为 8V（或 16mA），如下图所
示，零偏 b=y-kx=y(X =0 时)=8V，零偏系数 100%时对应 10V，故 b=8V 时对应的零偏系数=（8V
÷10V）×100%=80%，则需将零偏系数设为“80%”；希望在频率为最大时实际输出 3V（或
6mA），如下图所示，增益 K=(Y-b)÷X=（实际输出-零偏）÷标准输出=（3V-8V）÷ 10V=-0.5，
则需将增益设为“-0.50”。
Xmax
X
10V
（20mA）
10V
0V
（0mA）
y
Xmax
X
(3V，Xmax)
10V
（100%）
0V
（0mA）
y
b
(8V, 0Hz)
零偏系数 =
%100
0
最大输出
时的输出频率为
增益 =
最大输出
的输出频率为最大频率时输出 0-
参数
名称
设定范围
P3-23
Y2（高速脉冲）最大输出频率
0.01kHz～50.00kHz
当 Y2 端子选择作为脉冲输出时，该功能码用于选择输出脉冲的最大频率值。
参数
名称
设定范围
P3-24
Y1 输出有效延时时间（3748 及以上版本支持）
0.0s～3600.0s
P3-25
Y1 输出无效延时时间（3748 及以上版本支持）
0.0s～3600.0s
P3-26
Y2 输出有效延时时间（3748 及以上版本支持）
0.0s～3600.0s
P3-27
Y2 输出无效延时时间（3748 及以上版本支持）
0.0s～3600.0s
P3-28
Y3 输出有效延时时间（3748 及以上版本支持）
0.0s～3600.0s
P3-29
Y3 输出无效延时时间（3748 及以上版本支持）
0.0s～3600.0s
P3-30
继电器 1 输出有效延时时间（3748 及以上版本支持）
0.0s～3600.0s
P3-31
继电器 1 输出无效延时时间（3748 及以上版本支持）
0.0s～3600.0s
P3-32
继电器 2 输出有效延时时间（3748 及以上版本支持）
0.0s～3600.0s
P3-33
继电器 2 输出无效延时时间（3748 及以上版本支持）
0.0s～3600.0s
使用 P3-24～P3-33 分开控制端子输出延时有效/延时无效的功能，但要在 P3-06～P3-10 对应端
子的参数数值为 0.0s 时生效。
VH6 系列通用变频器用户手册 4. 功能参数
147
4.2.5. P4 组 启动制动参数
参数
名称
设定值
说明
P4-00
启动方式
0
直接启动
1
速度跟踪再启动（交流异步机）
2
预励磁启动（交流异步机）
此参数需要在矢量控制模式下（P0-01=1 或 2）修改（3740 及以上版本支持 VF 模式下修改）。
0：直接启动
适用于小惯量负载；
1：速度跟踪再启动（交流异步机）
适用于异步电机大惯性负载瞬时失电再启动的情况，此时需要将 P4 组对应参数要设置正确；
2：预励磁启动（交流异步机）
只对交流异步电机有效，在电机运行前先建立磁场。预励磁时间 P4-04 不为 0，则先预励磁再
启动，可以提高电机动态响应性能。若预励磁时间设置为 0，则变频器取消预励磁过程，从启
动频率开始启动。
参数
名称
设定范围
P4-01
启动频率
3750 以下版本：0.00Hz～10.00Hz
3750 及以上版本：0.00Hz～50.00Hz
P4-02
启动频率持续时间
0.0s～100.0s
P4-03
启动直流制动电流/预励磁电流百分比
0%～100%
P4-04
起动时的直流制动时间/预励磁时间
0.0s～100.0s
若启动直流制动时间设置为 0，则变频器从启动频率开始运行。
若启动直流制动时间不为 0，则先直流制动，然后再从启动频率开始运行。适用小惯性负载，
在启动时电机可能有转动的场合。
启动直流制动只在启动方式为直接启动时有效。此时变频器先按设定的启动直流制动电流进行
直流制动，经过启动直流制动时间后再开始运行。若设定直流制动时间为 0，则不经过直流制
动直接启动。直流制动电流越大，制动力越大。
若启动方式为异步机预励磁启动，则变频器先按设定的预励磁电流 P4-03 预先建立磁场，经过
设定的预励磁时间 P4-04 后再开始运行。若设定预励磁时间为 0，则不经过预励磁过程而直接
启动。
当电机额定电流小于或等于变频器额定电流的 80%时，是相对电机额定电流为百分比基值；当
电机额定电流大于变频器额定电流的 80%时，是相对 80%的变频器额定电流为百分比基值。
参数
名称
设定值
说明
P4-05
启动保护选择
0
不保护
1
保护
若 P4-05 设为 1，当变频器启停设为端子启停时断电重启后，启动端子要重新触发一次。
