VH6 系列通用变频器用户手 册 1. 产品介绍 16 ◼ VH6-4132/VH6-4160 LED操作面板 A槽扩展卡 金属外框 主回路端子（输 入、输出、母线） LOGO 前上面板 警示标语 ◼ VH6-4185/VH6-4200/VH6 -4220/VH6- 4250/VH6-428 0/VH6-4315 /VH6-4355/VH 6-4400/ VH6-4450 顶部吊装位置（吊环 ） 直流母线正、负端子 LED操作面板 A槽…
VH6 系列通用变频器用户手册 1. 产品介绍
15
◼ VH6-4075-B/VH6-4090-B/VH6-4110-B
端子盖
接地端子
外接上位机调试软件
铭牌标签
LED操作面板
金属外框
主回路端子（输出、
母线、制动）
接地端子
散热风扇
动力线端子盖
接地端子
A槽
A槽扩展卡
主回路端子（输入）
VH6 系列通用变频器用户手册 1. 产品介绍
16

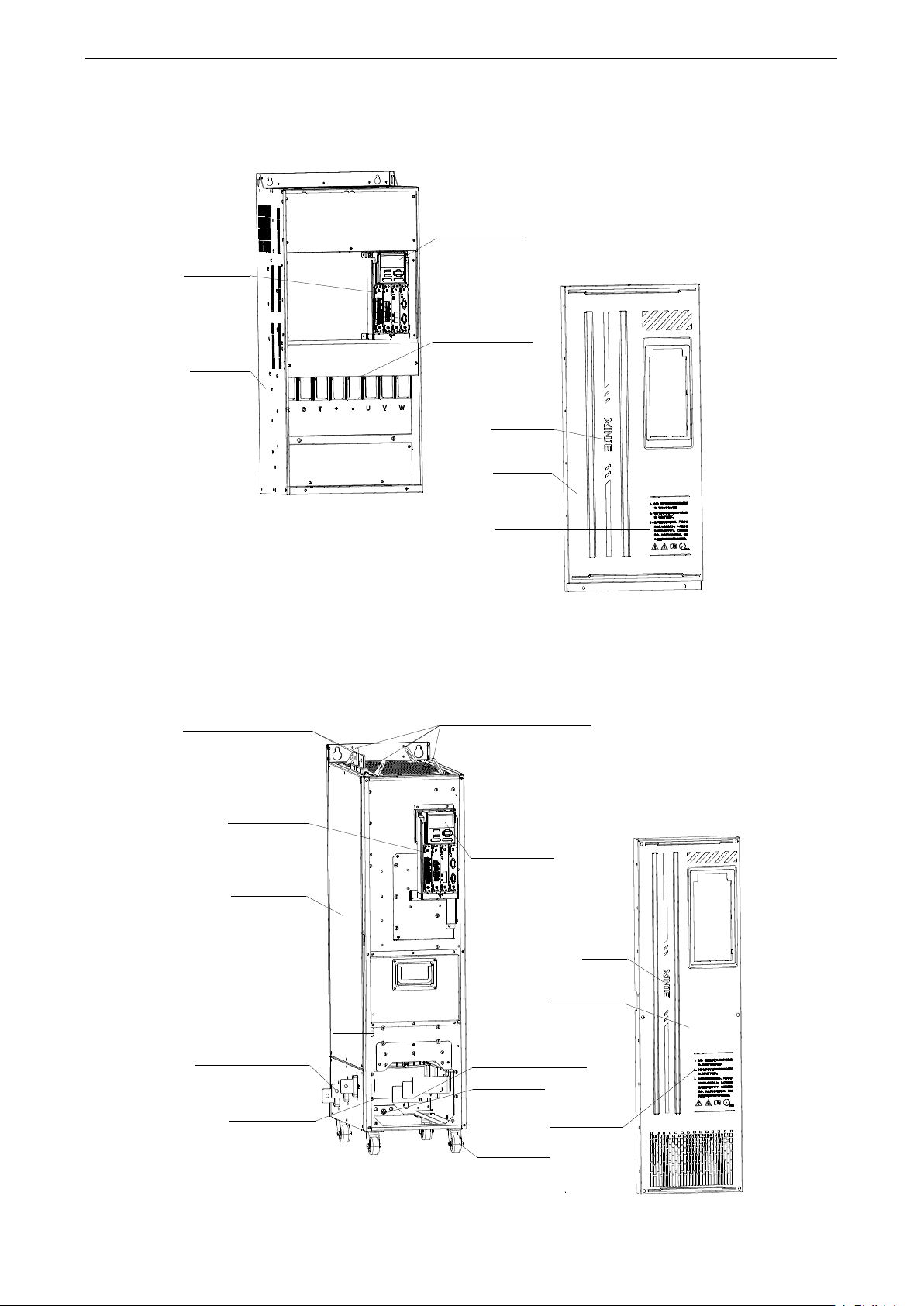

◼ VH6-4132/VH6-4160
LED操作面板
A槽扩展卡
金属外框
主回路端子（输
入、输出、母线）
LOGO
前上面板
警示标语
◼ VH6-4185/VH6-4200/VH6-4220/VH6-4250/VH6-4280/VH6-4315/VH6-4355/VH6-4400/
VH6-4450
顶部吊装位置（吊环）
直流母线正、负端子
LED操作面板
A槽扩展卡
金属外壳
主回路输入端子
主回路输出端子
底部脚轮
底部吊装位
接地端子
LOGO
前上面板
警示标语
VH6 系列通用变频器用户手册 2. 安装和配线
17
2. 安装和配线
2.1. 安装环境
2.1.1. 环境要求
⚫ 安装在通风良好的室内场所，环境温度要求在-10ºC～40ºC 的范围内，如温度超过 40ºC 时，
需外部强制散热或者降额使用（每升高 10℃温度降输出电流约降低额定电流的 10%）。
⚫ 避免安装在阳光直射、多尘埃、有飘浮性的纤维及金属粉末的场所。
⚫ 严禁安装在有腐蚀性、爆炸性气体的场所。
⚫ 湿度要求低于 95%RH，无水珠凝结。
⚫ 安装在平面固定振动小于 5.9m/s²（0.6G）的场所。
⚫ 尽量远离电磁干扰源和对电磁干扰敏感的其它电子仪器设备。
2.1.2. 安装方向与空间
⚫ 一般情况下应立式安装。
⚫ 安装间隔及距离最小要求。
⚫ 多台变频器采用上下安装时，中间应用导流隔板。
2.1.3. 单台安装
A
A
C
C
B B
