VH6 系列通用变频器用户手 册 2. 安装和配线 32 2 ） 多台变频器可通过 RS 485 连接在一起， 由 PLC （或上位机） 作主机控制， 如图所示。 随着连 接台数的增加，通讯系 统越容易受到干扰，建议 按如下方式 接线： PLC 主机 A B PE 变频器 控制板 A B PE 变频器 控制板 A B PE 变频器 控制板 A B PE 变频器 控制板 A B PE
VH6 系列通用变频器用户手册 2. 安装和配线
31
⚫ 使用模拟输入时，AI 与 GND 之间安装滤波电容或共模电感。
⚫ 控制端子 10V 与 GND 之间所接电位器阻值范围为 5～10K。
⚫ 模拟输入、输出信号容易受到外部干扰，配线时必须使用屏蔽电缆，并良好接
地，配线长度应尽可能短，不大于 20m。
⚫ 拨码开关说明：
A 槽扩展卡以 VH6-A100 举例，它有 3 路拨码的状态位决定模拟量输入输出信
号类型。
S1：AI1 OFF = 0 - 10V，ON = 0 - 20mA，默认 OFF
S2：AI2 OFF = 0 - 10V，ON = 0 - 20mA，默认 OFF
S3：AO1 OFF = 0 - 10V，ON = 0 - 20mA，默认 OFF
⚫ 拨码开关位于扩展卡后方，需将变频器完全断电后在将扩展卡拔出进行调节，
扩展卡禁止热插拔。
2.4.4. 通讯端子的配线
变频器提供给用户的通信接口为标准的 RS485 通讯。
以下几种配线方法，可以组成单主单从或单主多从的控制系统。利用上位机（PC 机或 PLC 控
制器）软件可实现对工控系统中变频器的实时监控，实现远程和高度自动化等复杂的运行控制
功能。

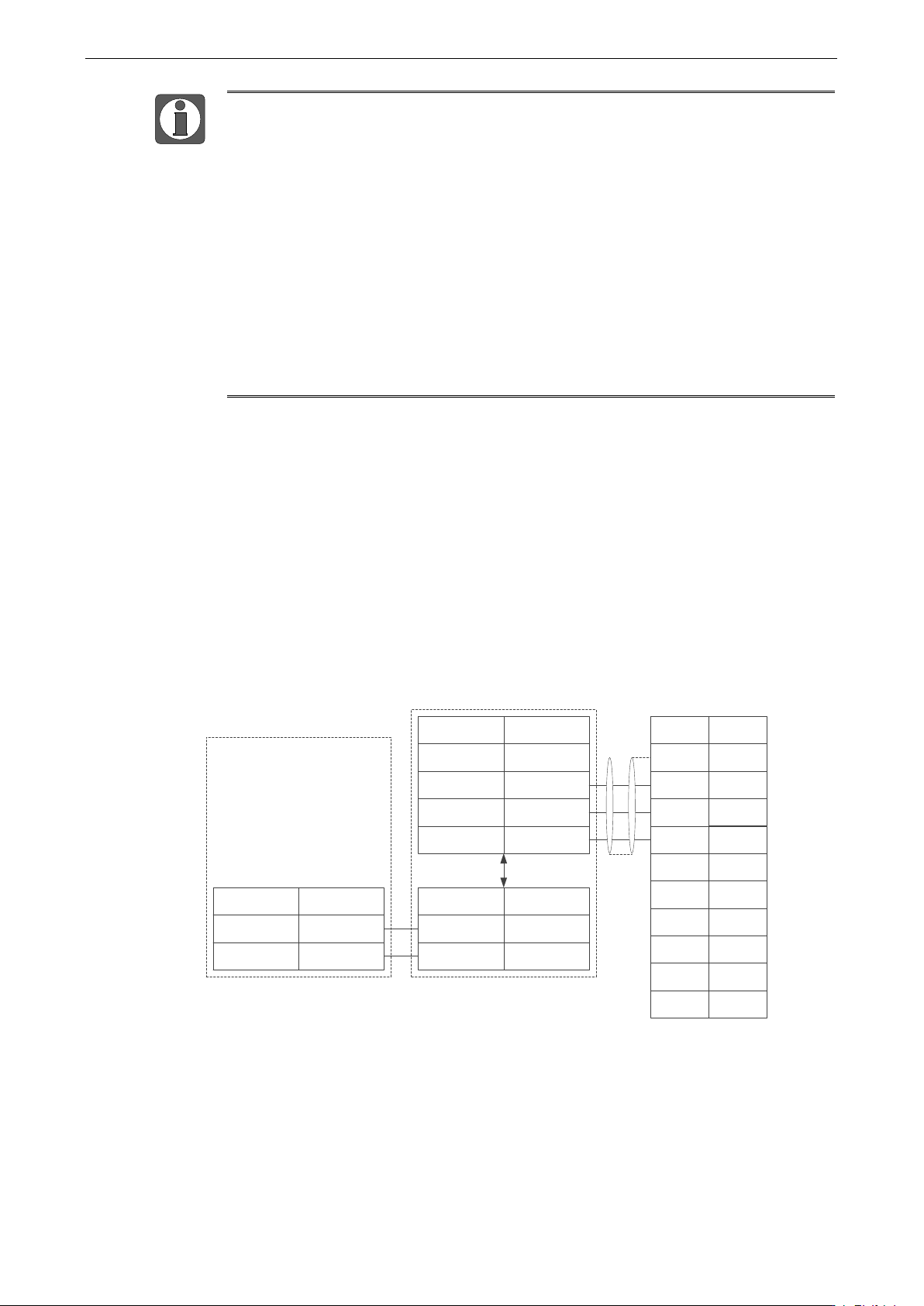

1）变频器 RS485 接口与上位机的连接
端子说明 端子名称
5V电源+
+5V
发送数据
TXD
接收数据
RXD
5V电源地
GND
端子名称 端子说明
A
信号-端子
B
信号+端子
端子说明 端子名称
信号-端子
485-/485B
信号+端子
485+/485A
信号 引脚号
PE
外壳
2
DSR
RXD
3
TXD
6
GND 5
DTR 4
RTS 7
RI 9
CD 1
CTS 8
RS485/RS232转换器
上位机
RS232/DB9
扩展卡
屏蔽
电缆
VH6 系列通用变频器用户手册 2. 安装和配线
32

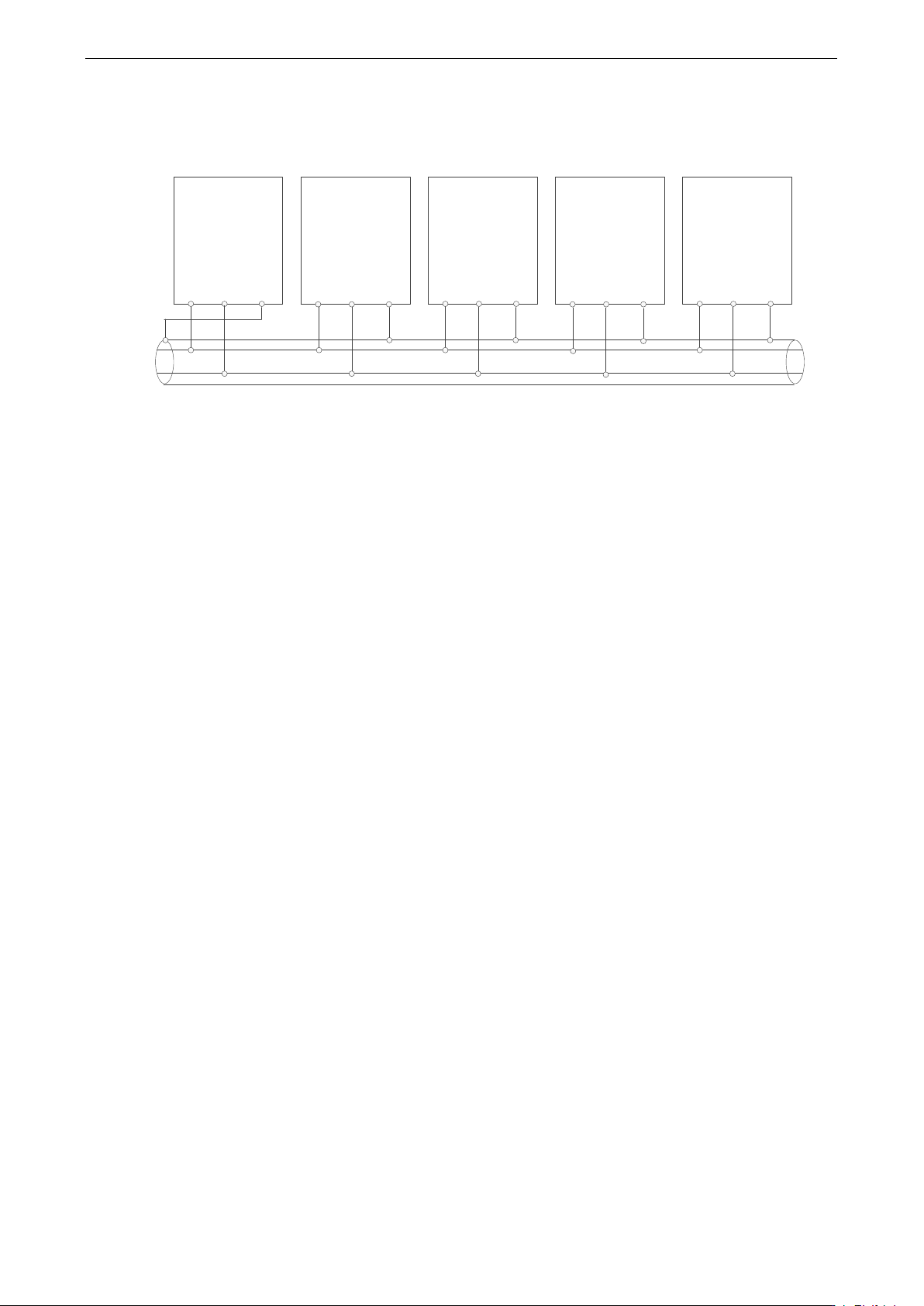

2）多台变频器可通过 RS485 连接在一起，由 PLC（或上位机）作主机控制，如图所示。随着连
接台数的增加，通讯系统越容易受到干扰，建议按如下方式接线：
PLC
主机
A B PE
变频器
控制板
A B PE
变频器
控制板
A B PE
变频器
控制板
A B PE
变频器
控制板
A B PE
VH6 系列通用变频器用户手册 3. 操作说明与应用举例
33
3. 操作说明与应用举例
3.1. 键盘的操作与使用
3.1.1. 键盘布局
变频器的操作面板及控制端子可对电动机的起动、调速、停机、制动、运行参数设定及外围设
备等进行控制，操作面板的外观如下图所示（尺寸单位：mm）：
REST
JOG/REV
ENT/DATA
MENU/ESC
STOP
RUN
79.6
89
3.1.2. 键盘功能说明
变频器操作键盘上设有 8 个按键，功能定义如下：
按键
名称
功能说明
REST
JOG/REV
ENT/DATA
MENU/ESC
STOP
RUN
79.6
89
编程/退出键
进入或退出编程状态
REST
JOG/REV
ENT/DATA
MENU/ESC
STOP
RUN
79.6
89
存储/切换键
在编程状态时，用于进入下一级菜单或存储参数数据
REST
JOG/REV
ENT/DATA
MENU/ESC
STOP
RUN
79.6
89
正向运行键
在操作键盘运行命令方式下，按该键即可正向运行
REST
JOG/REV
ENT/DATA
MENU/ESC
STOP
RUN
79.6
89
停止/复位键
停机/故障复位
REST
JOG/REV
ENT/DATA
MENU/ESC
STOP
RUN
79.6
89
多功能按键
通过 P8-00 设置
