VH6 系列通用变频器用户手册 6. 选型与尺寸
236
⚫ 模拟信号和数字信号使用不同的电缆分开走线。
⚫ 在连接变频器的输入动力电缆之前，请按照当地的法规检查输入动力电缆的绝
缘。
变频器型号
推荐电缆尺寸（mm²）
端子螺丝
规格
紧固力矩
（N.M）
RST/UVW
地线
制动电阻
控制回路
VH6-43P7-B
3*1.5
1.5
1.5
0.75
M4
1.2
VH6-45P5-B
3*4
2.5
2.5
0.75
M4
1.2
VH6-47P5-B
3*6
2.5
4
0.75
M4
1.2
VH6-4011-B
3*6
4
4
0.75
M5
2.3
VH6-4015-B
3*6
4
4
0.75
M5
2.3
VH6-4018-B
3*10
10
10
1.0
M6
2.5
VH6-4022-B
3*16
10
10
1.0
M6
2.5
VH6-4030-B
3*25
16
25
1.0
M6
2.5
VH6-4045-B
3*35
16
16
2.0
M8
8
VH6-4055-B
3*50
25
25
2.0
M8
8
VH6-4075-B
3*50
25
50
2.0
M10
20
VH6-4090-B
3*70
35
70
2.0
M10
20
VH6-4110-B
3*100
50
100
2.0
M10
20
VH6-4132
3*100
50
100
2.0
M10
20
VH6-4160
3*100
50
100
2.0
M10
20
VH6-4185
3*150
50
100
2.0
M12
36
VH6-4200
3*150
50
100
2.0
M12
36
VH6-4220
3*150
50
100
2.0
M12
36
VH6-4250
3*185
70
150
2.0
M16
90
VH6-4280
3*185
70
150
2.0
M16
90
VH6-4315
3*200
100
150
2.0
M16
90
VH6-4355
3*250
100
200
2.0
M16
90
VH6-4400
3*300
100
250
2.0
M16
90
VH6-4450
3*300
100
250
2.0
M16
90
⚫ 表中推荐的数据和型号仅供参考。
⚫ 线缆选择的前提：稳态条件下环境温度 40 度，接线距离 100m 以下以及额定电
流值得条件下使用。

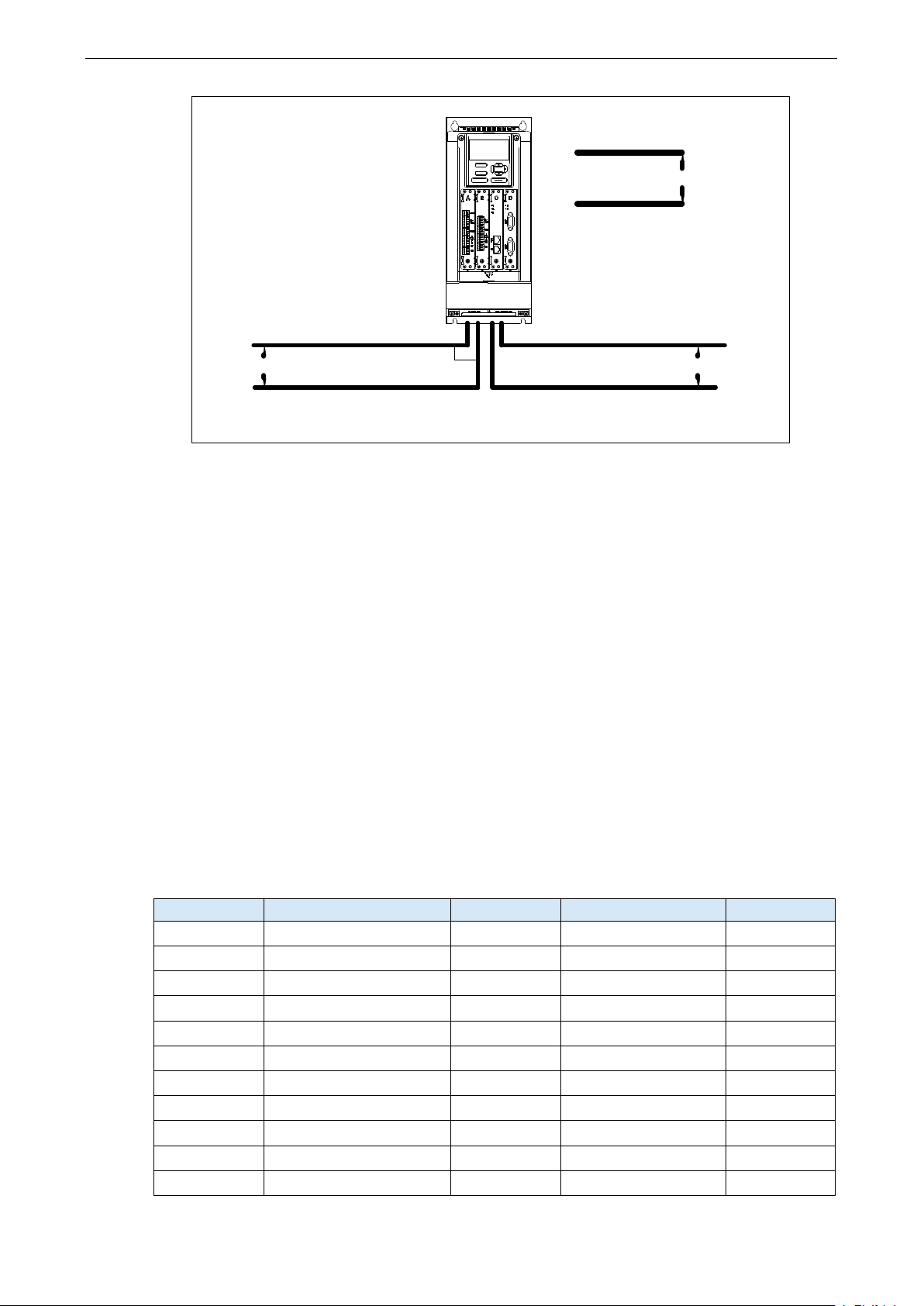

3）电缆布线
电机电缆的走线一定要远离其他电缆的走线。几个变频器的电机电缆可以并排走线。建议将电
机电缆、输入动力电缆和控制电缆分布在不同的线槽中。避免其他电缆和电机电缆并排走线的
原因是：变频器输出的 du/dt 会增加对其他电缆的电磁干扰。
如果控制电缆和动力电缆必须交叉，那么必须保证控制电缆和动力电缆之间的夹角为 90 度。
电缆线槽之间必须保持良好的连接，并且接地良好。铝制线槽可以使局部等电位。
VH6 系列通用变频器用户手册 6. 选型与尺寸
237
REST
JOG/REV
ENT/DATA
MENU/ESC
STOP
RUN
电机电缆
动力电缆
最小300mm
动力电缆
控制电缆
最小500mm
90°
输入动力电缆
控制电缆
最小200mm
4）绝缘检查
在运行前，请检查电机和电机电缆绝缘：
⚫ 保证电机电缆已经连接到电机上，然后将电机从变频器的输出端子 UVW 上拆下。
⚫ 用 500VDC 兆欧表测量每相导体和保护接地导体之间的绝缘电阻。电机的绝缘电阻，请参
考电机制造商说明。
⚫ 如果电机内部潮湿，绝缘电阻会减小。如果怀疑有湿气，应干燥电机并重新测量。
6.3.3. 断路器、接触器、熔断器选型指导
⚫ 为了防止过载给变频器造成损坏，需要在进线端增加熔断器。
⚫ 在交流电源和变频器之间需要安装一个手动操作的电源短路设备（MCCB）。该断路器设
备必须能锁死在断开位置，以方便安装和维修。断路器的容量一般为变频器额定电流 1.5-2
倍之间。
⚫ 为了能在系统故障时，有效的切断变频器的输入电源，可以在输入侧安装交流接触器控制
主回路电源的通断，以保证安全。
变频器型号
变频器额定输入电流（A）
断路器（A）
接触器额定电流（A）
熔断器（A）
VH6-43P7-B
11
16
18
20
VH6-45P5-B
14.6
20
18
2.5
VH6-47P5-B
20.5
32
25
4.0
VH6-4011-B
26
40
32
4.0
VH6-4015-B
35
50
38
6.0
VH6-4018-B
38.5
50
40
10
VH6-4022-B
46.5
63
50
10
VH6-4030-B
62
100
65
16
VH6-4037-B
69
100
80
125
VH6-4045-B
89
160
95
150
VH6-4055-B
106
160
115
200
VH6 系列通用变频器用户手册 6. 选型与尺寸
238
变频器型号
变频器额定输入电流（A）
断路器（A）
接触器额定电流（A）
熔断器（A）
VH6-4075-B
139
250
250
250
VH6-4090-B
164
250
330
275
VH6-4110-B
196
350
330
350
VH6-4132
240
300
400
400
VH6-4160
287
350
400
400
VH6-4185
343
400
500
500
VH6-4200
365
500
630
630
VH6-4220
410
500
630
630
VH6-4250
441
630
800
800
VH6-4280
495
630
800
800
VH6-4315
565
800
1000
1000
VH6-4355
617
800
1000
1000
VH6-4400
687
1000
1200
1200
VH6-4450
782
1000
1200
1200
表中各选配件的参数为理想值，在选配件时可以根据实际情况进行调节，但是尽量
不要低于表中的参数值。
6.3.4. 电抗器选型指导
⚫ 为了防止电网高压输入时，瞬时大电流流入输入电源回路而损坏整流部分元器件，需在输
入侧接入交流电抗器，同时也可改善输入侧的功率因素。
⚫ 当变频器和电机之间的距离超过 50 米时，由于长电缆对地的寄生电容效应导致漏电流过
大，变频器容易发生过流保护，同时为了避免电机绝缘损坏，须加输出电抗器补偿；当一
台变频器带多台电机时，考虑每台电机的线缆长度之和作为总的电机线缆长度，当总长度
大于 50 米时，须在变频器输出侧增加输出电抗器。
⚫ VH6 系列变频器 18.5kw 及以上功率均内置直流电抗器。直流电抗器可以改善功率因素，
可以避免因接入大容量变压器而使变频器输入电流过大导致整流桥损坏，可以避免电网电
压突变或相控负载造成的谐波对整流电路造成损坏。
变频器型号
变频器额定电流（A）
输入电抗器
输出电抗器
VH6-43P7-B
11
ACLSG-15A/4.4V
OCLSG-15A/4.4V
VH6-45P5-B
20
ACLSG-15A/4.4V
OCLSG-15A/4.4V
VH6-47P5-B
32
ACLSG-20A/4.4V
OCLSG-20A/4.4V
VH6-4011-B
40
ACLSG-30A/4.4V
OCLSG-30A/4.4V
VH6-4015-B
50
ACLSG-40A/4.4V
OCLSG-40A/4.4V
VH6-4018-B
50
ACLSG-45A/4.4V
OCLSG-45A/4.4V
VH6-4022-B
63
ACLSG-60A/4.4V
OCLSG-60A/4.4V
VH6-4030-B
100
ACLSG-75A/4.4V
OCLSG-75A/4.4V
VH6-4037-B
69
ACLSG-90A/4.4V
OCLSG-90A/2.2V
VH6-4045-B
89
ACLSG-110A/4.4V
OCLSG-110A/2.2V
VH6-4055-B
106
ACLSG-150A/4.4V
OCLSG-150A/2.2V
VH6-4075-B
150
ACLSG-180A/4.4V
OCLSG-180A/2.2V
