Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 3 Dane te chniczne i zespoły Od wersji oprogramowania SR.713.1 Wydanie 12/2020 3.5 Wymiary i m asa 113 3.5.4 Promienie manewrowe wózkó w na podzespoły w SIPLACE SX1/…
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
3.5 Wymiary i masa Od wersji oprogramowania SR.713.1 Wydanie 12/2020
112
3.5.3 Wysokość rozłożonego kołpaka ochronnego
3

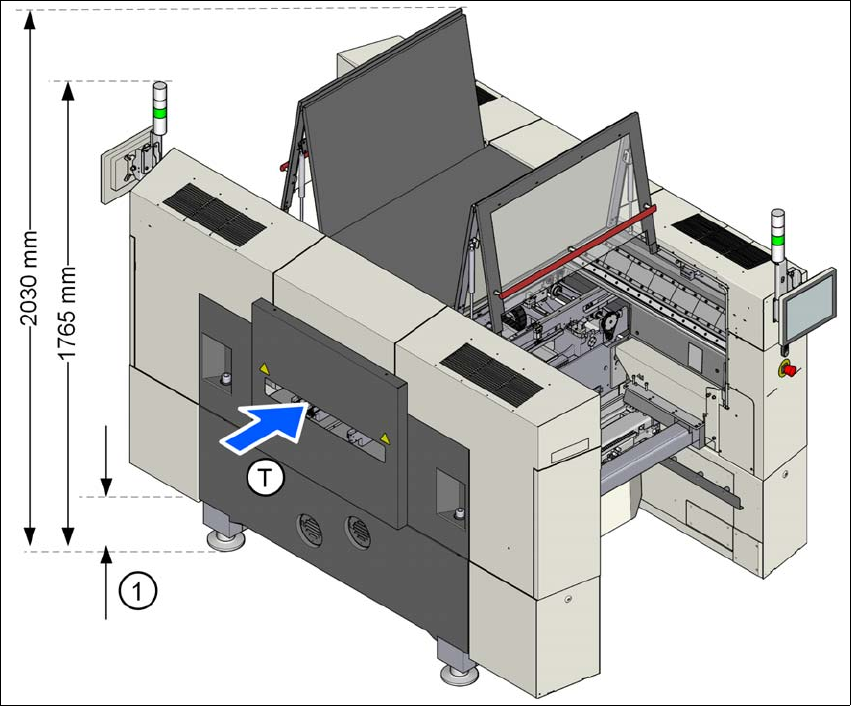

Rys. 3.5 - 2 Wysokość rozłożonego kołpaka ochronnego - wymiary w milimetrach
Podane wymiary odnoszą się do maks. wysokości przenośnika płytek drukowanych 950 mm.
(1) Wysokość jest zmienna, w zależności od ustawionej wysokości przenośnika płytek drukowa-
nych
– przy wysokości przenośnika płytek drukowanych 900 mm = 120 mm ± 15 mm
– przy wysokości przenośnika płytek drukowanych 930 mm = 150 mm ± 15 mm
– przy wysokości przenośnika płytek drukowanych 950 mm = 170 mm ± 15 mm
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 3 Dane techniczne i zespoły
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 3.5 Wymiary i masa
113
3.5.4 Promienie manewrowe wózków na podzespoły w SIPLACE SX1/SX2
3
Rys. 3.5 - 3 Promienie manewrowe wózków na podzespoły elektroniczne w automatach montażowych SX1/SX2
Promienie manewrowe R wózka na podzespoły elektroniczne wynoszą w automacie SX1/SX2:
3
3
Miejsce montażu modułów 1
(zewnętrzne)
Miejsce montażu modułów 2
(wewnętrzne)
Promień manewrowy 760mm 760mm
Odległość L1: od osi maszyny
do krawędzi zewnętrznej wózka
na podzespoły
1300mm 1175mm
Odległość L2: Środek maszyny
względem ściany
2060mm 1935mm
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
3.5 Wymiary i masa Od wersji oprogramowania SR.713.1 Wydanie 12/2020
114
3.5.5 Środek ciężkości automatu montażowego SX1/SX2
3
Rys. 3.5 - 4 Środek ciężkości automatu montażowego SX1/SX2 w milimetrach
Współrzędna X 0 mm
Współrzędna Y 0 mm
Współrzędna Z 738,5 mm
Te współrzędne środka ciężkości odnoszą się do automatu montażowego w wersji z przenośni-
kiem płytek drukowanych o wysokości 900 mm.
