Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 5 Zadania do wykonania przy automacie montażowym Od wersji oprogramowania SR.713.1 Wydanie 12/2020 5.15 Dokowanie i odłączanie wózka na podzespoły 285 5.15.2 Odłącza…
5 Zadania do wykonania przy automacie montażowym Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
5.15 Dokowanie i odłączanie wózka na podzespoły Od wersji oprogramowania SR.713.1 Wydanie 12/2020
284
5.15 Dokowanie i odłączanie wózka na podzespoły
5.15.1 Zasady bezpieczeństwa przy dokowaniu i odłączaniu wózków na podze-
społy
5
5
Rys. 5.15 - 1 Zasady bezpieczeństwa przy dokowaniu i odłączaniu wózków na podzespoły
Zadokowanie wózka na podzespoły jest możliwe tylko przy zamkniętych kołpakach ochronnych.
OSTRZEŻENIE
Niebezpieczeństwo zmiażdżenia!
Przy dokowaniu i odłączaniu wózka na podzespoły istnieje niebezpieczeństwo zmiażdże-
nia.
Zawsze przystawiać i odstawiać sam wózek na podzespoły.
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 5 Zadania do wykonania przy automacie montażowym
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 5.15 Dokowanie i odłączanie wózka na podzespoły
285
5.15.2 Odłączanie wózka na podzespoły
Wybierz na widoku podstawowym ikonę Moduł podajnikowy... oraz ikonę
Miejsca montażu modułów.
5
Rys. 5.15 - 2 Miejsca montażu modułów SR GUI
5
Kliknąć ikonę do odblokowania na danym miejscu montażu modułów i odczekać tak
długo, aż blokada otworzy się. Dalsze informacje w pomocy online oprogramowania stano-
wiska.
Obróć oba uchwyty w górę (poz. 1 na rys. 5.15 - 3).
5 Zadania do wykonania przy automacie montażowym Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
5.15 Dokowanie i odłączanie wózka na podzespoły Od wersji oprogramowania SR.713.1 Wydanie 12/2020
286
5

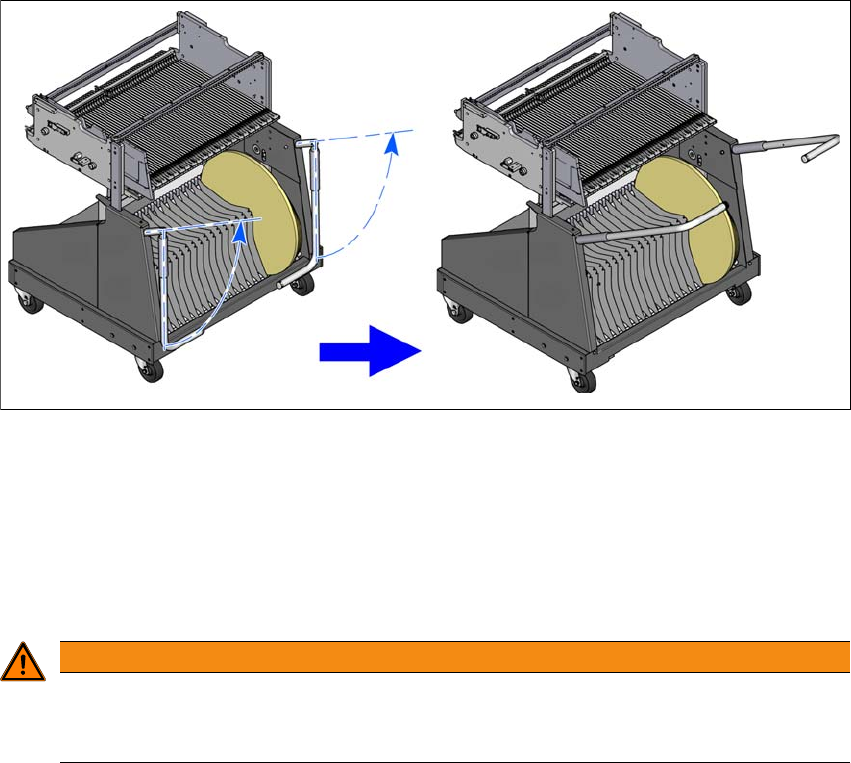

Rys. 5.15 - 3 Wózki na podzespoły - w celu przesunięcia obróć uchwyty do góry
Wyciągnąć z automatu wózek na podzespoły elektroniczne, chwytając obiema rękami za
uchwyty.
5.15.3 Zasady bezpieczeństwa przy przesuwaniu wózka na podzespoły
5
Podczas przesuwania chwytaj wózek na podzespoły zawsze obiema rękami.
Pamiętaj, że wózek na podzespoły wyposażony kompletnie w moduły podajnikowe w razie
przechylenia o ok. 20° na boki lub do przodu może się wywrócić.
Dopilnuj, aby powierzchnia, po której przesuwasz wózek, miała znacznie mniejsze nachyle-
nie.
Podłoże pod automatem może wykazywać maksymalny spadek 0,63%. Odpowiada to spad-
kowi 5 mm na odcinku 800 mm (np. szerokość stołu na podzespoły).
Uważaj, aby uniknąć kolizji z przeszkodami. Przy zbyt dużej prędkości wózek może wywrócić
się do przodu.
OSTRZEŻENIE
Unikaj wypadków!
Aby uniknąć wypadku, koniecznie przestrzegaj następujących zasad przy przesuwaniu
wózka na podzespoły.
