2 Bezpieczeństwo eksploatacji Inst rukcja eksploatacji SIPL ACE SX 1/SX2 edycja V2 i V3 2.2 Tabliczki ostrzegawcze Od wer sji oprogramowania SR.713.1 Wyda nie 12/2020 62 2.2.12 T abliczka informacyjna "Kolizja głowi…
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 2.2 Tabliczki ostrzegawcze
61
2.2.11 Wysokie temperatury w jednostce Head Control Unit (MHCU)
Poz. 1 na rys. 2.2 - 14, strona 61 tabliczka ze wskazówką dotyczącą temperatury, nr art.
03031926-01 (2 do 4, w zależności od konfiguracji głowicy).
2

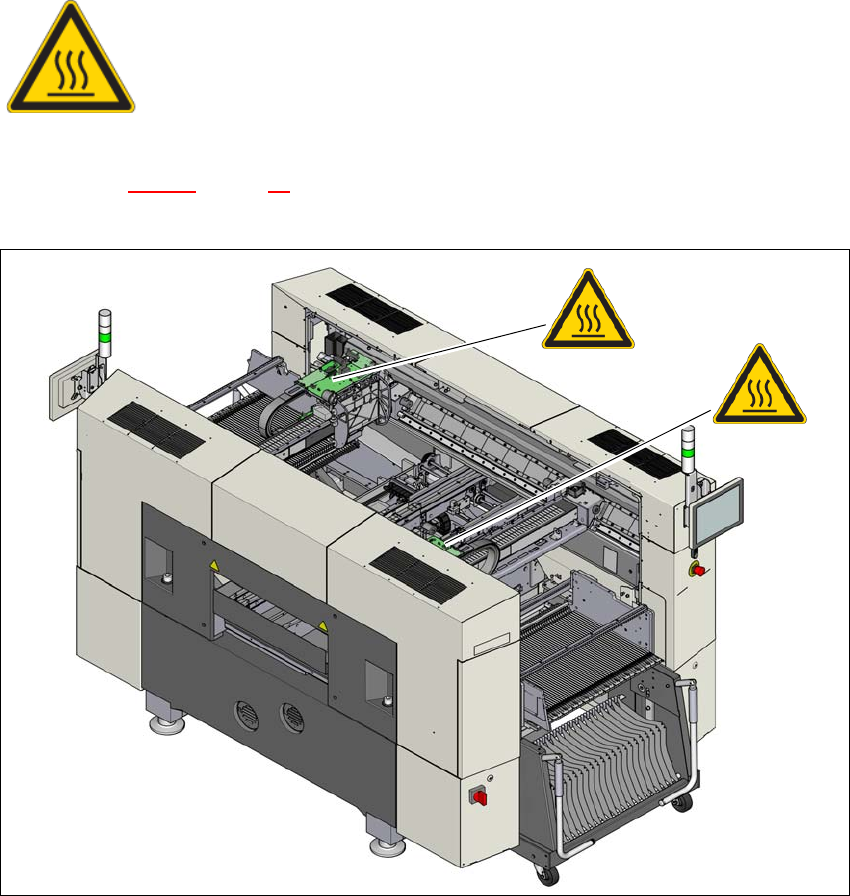

Rys. 2.2 - 14 Tabliczka z informacją o temperaturze na jednostce Head Control Unit (MHCU)
2
NIEBEZPIECZEŃSTWO OPARZENIA, WYSOKA TEMPERATURA!
Obudowa Head Control Unit (MHCU) podczas pracy ciągłej może nagrze-
wać się do wysokich temperatur. Zachować ostrożność przy dotykaniu obu-
dowy Head Control Unit (MHCU).
(1)
(1)
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
2.2 Tabliczki ostrzegawcze Od wersji oprogramowania SR.713.1 Wydanie 12/2020
62
2.2.12 Tabliczka informacyjna "Kolizja głowicy" na kamerze IC głowicy TwinStar
Tabliczka informacyjna "Kolizja głowicy" na rys. 2.2 - 15, nr artykułu 03015392-02
(liczba sztuk na automat: maksymalnie 2)
2

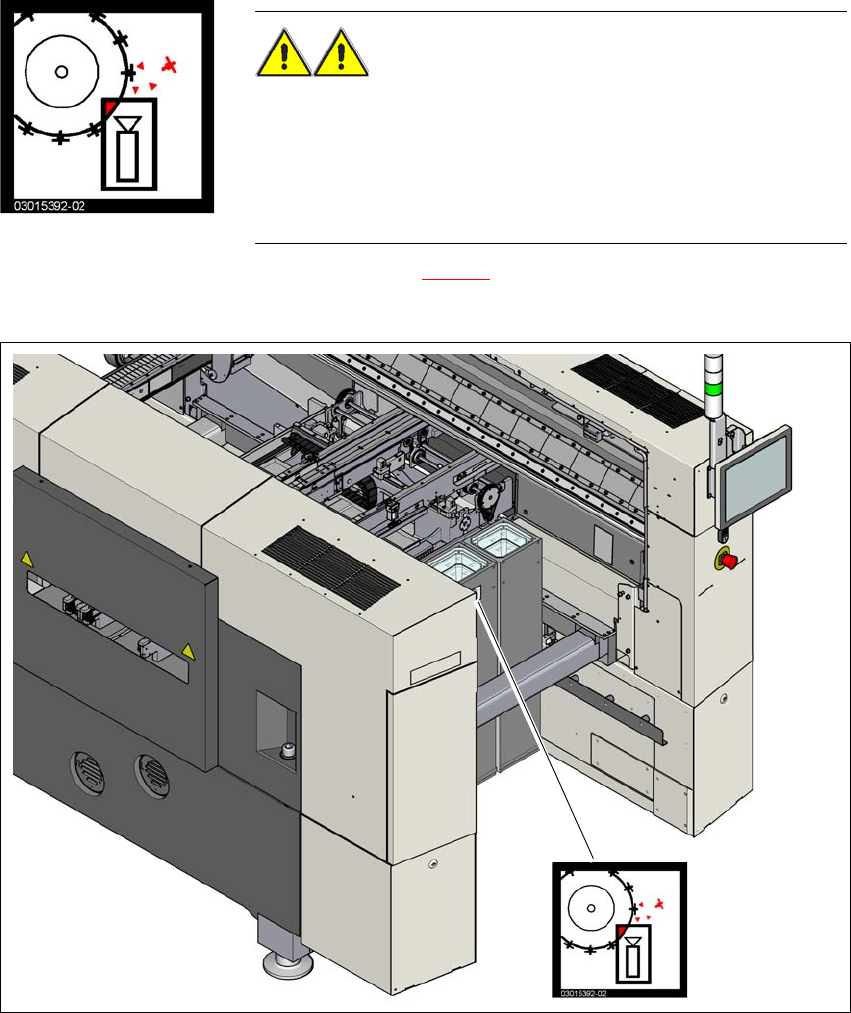

Rys. 2.2 - 15 Tabliczka informacyjna "Kolizja głowicy" na kamerze IC głowicy TwinStar/
(1) Tabliczka informacyjna "Kolizja głowicy" na kamerze IC głowicy TwinStar
OSTRZEŻENIE O NIEBEZPIECZEŃSTWIE KOLI-
ZJI GŁOWICY
2
Przy zmianie głowicy montażowej TwinStar na SpeedStar głowica
SpeedStar koliduje z obudową kamery.
Zdemontować stacjonarne kamery podzespołów typu 33, 55 x 45
oraz typu 25, 16 x 16) głowicy TwinStar.
(1)
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 2.2 Tabliczki ostrzegawcze
63
2.2.13 Tabliczka ostrzegawcza przy przenośniku płytek drukowanych
2

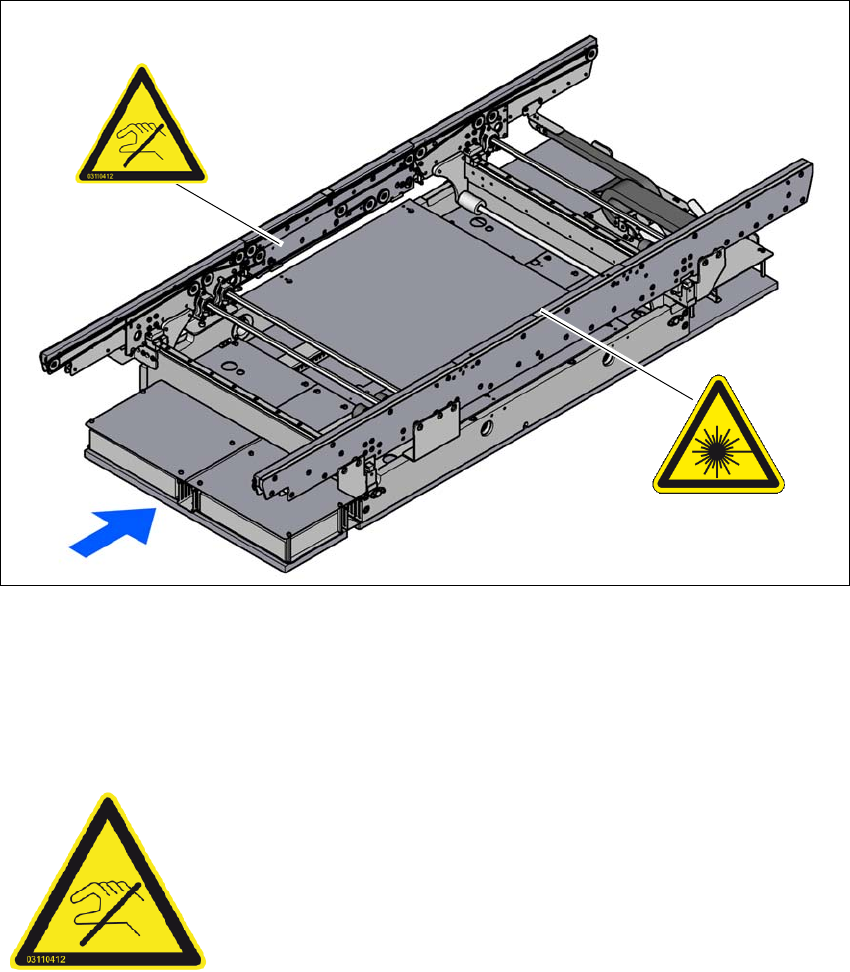

Rys. 2.2 - 16 Tabliczka ostrzegawcza na przenośniku płytek drukowanych (przykład dla przenośnika pojedynczego)
(1) Tabliczka ostrzegawcza "Wrażliwe profile boczne"
Poz. W 004, na laserowej zaporze świetlnej
2.2.13.1 Tabliczka ostrzegawcza "Wrażliwe profile transportowe" na blasze zaciskowej
2
Nr kat. 03110412-01 (liczba: przenośnik pojedynczy 1, przenośnik podwójny 2)
(1)
W 004
Wrażliwe profile boczne!
Profile boczne są bardzo wrażliwe i nie wolno ich pod żadnym
pozorem przesuwać bez uprzedniego zwolnienia hamulców.
Skutkiem mogą być nieodwracalne szkody na profilach bocz-
nych.
