00198667-02_UM_SX12-V3_PL.pdf - 第238页
5 Zadania do wykonania przy automacie montażowym Instrukcja eksp lo atacji SIPLACE SX1/SX2 edycja V2 i V3 5.3 Włączanie linii SIPLACE Od w ersji oprogramowania SR.713.1 Wyd anie 12/2020 238 5 Rys. 5.3 - 1 Widok „Produkcj…
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 5 Zadania do wykonania przy automacie montażowym
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 5.3 Włączanie linii SIPLACE
237
5.3 Włączanie linii SIPLACE
5.3.1 Uruchamianie programu SIPLACE Pro Line Control GUI
Na komputerze linii SIPLACE Pro Line Control GUI
uruchom z menu Start systemu Windows
Start --> Programy --> SIPLACE Pro --> LCGUI
lub
ikoną na Pulpicie.
Wpisz swoje dane użytkownika.
System połączy się teraz z serwerem SIPLACE Pro i otworzy interfejs użytkownika.
5.3.2 O czym należy pamiętać przed włączeniem stacji
5
Sprawdź, czy stacje są podłączone do zasilania elektrycznego i pneumatycznego.
Przeprowadź oględziny stacji. Zwróć szczególną uwagę na to, aby w obszarze przesuwu
bram nie było żadnych przeszkód.
Upewnij się, czy osie z wszystkich głowic znajdują się w swoich skrajnych górnych położe-
niach.
Z opcją zmieniacz Waffle Pack: przed włączeniem automatu montażowego najpierw urucho-
mić zmieniacz Waffle Pack.
5.3.3 Włączanie stacji i uruchamianie interfejsu użytkownika oprogramowania
stacji
5
Włącz stację wyłącznikiem głównym.
Po włączeniu sprawdź, czy wszystkie manometry wskazują wymagane ciśnienie robocze.
Zostanie załadowane oprogramowanie komputera stacji i wyświetlony widok "Produkcja"
oprogramowania stacji dla poziomu obsługi "Produkcja" (patrz rysunek niżej).
OSTROŻNIE
Zanim włączysz stacje, wykonaj opisanej niżej czynności robocze.
OSTROŻNIE
Problemy z komunikacją podczas włączania stacji!
Przedwczesne włączenie stacji może prowadzić do problemów z komunikacją.
Włącz stację dopiero, gdy na monitorze komputera SIPLACE Pro zostanie wyświe-
tlony "Pulpit".
5 Zadania do wykonania przy automacie montażowym Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
5.3 Włączanie linii SIPLACE Od wersji oprogramowania SR.713.1 Wydanie 12/2020
238
5

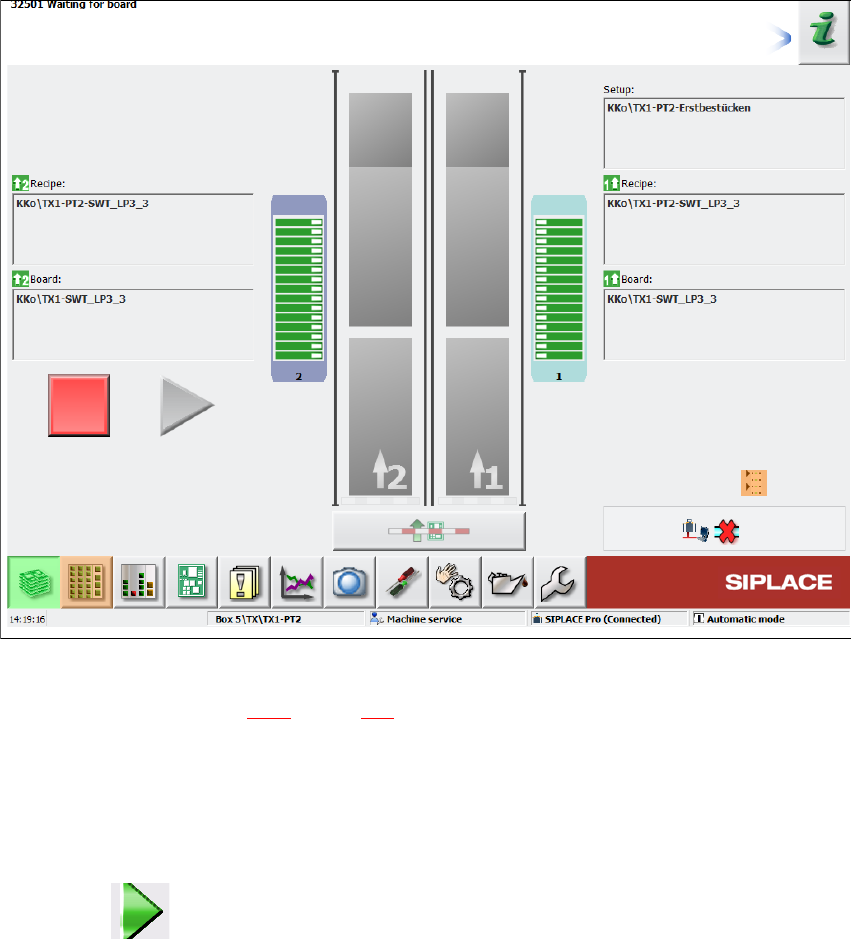

Rys. 5.3 - 1 Widok „Produkcja” po wczytaniu oprogramowania stacji (przykład)
W polu stanu (patrz rozdział 5.5.1, strona 243) podawany jest aktualny stan stanowiska oraz czyn-
ność, którą należy wykonać.
Po pojawieniu się komunikatu "Wciśnij przycisk Start" nacisnąć przycisk uruchamiania.
Przycisk uruchamiania znajduje się po stronie wprowadzania i stronie wyprowadzania stacji.
Zostanie wykonany cykl wzorcowy. Po zakończeniu cyklu wzorcowego stacja jest gotowa do
pracy.
Symbol zostanie wyświetlony (uaktywniony) w części roboczej interfejsu użytkownika.
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 5 Zadania do wykonania przy automacie montażowym
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 5.3 Włączanie linii SIPLACE
239
5.3.4 Działanie przycisków uruchamiania automatu montażowego
Działanie przycisków uruchamiania można ustawić.
Otworzyć widok "Kontrola sensorów i funkcji" (patrz rozdział 5.5.3, strona 243).
Dostępne są następujące ustawienia.:
Automatyczne uruchomienie produkcji 5
Ustawienie standardowe.
Naciśnięcie przycisku uruchamiania powoduje automatyczne uruchomienie produkcji.
Bez zmiany stanu produkcji 5
Na przykład do kalibrowania i testowania automatu.
Po wciśnięciu przycisku uruchamiania następuje tylko zamknięcie obwodu prądowego, a nie bez-
pośrednie uruchomienie produkcji.
5
5.3.5 Schemat synoptyczny "Włączanie linii SIPLACE"
Poniższy schemat synoptyczny przedstawia akcje, wykonywane po włączeniu linii SIPLACE.
OSTROŻNIE
Funkcje maszyny mogą być uruchamiane bezpośrednio z interfejsu GUI, niezależnie od
ustawienia przycisków uruchamiania. Jeżeli obwód prądowy jest już zamknięty, nie jest
konieczne dalsze potwierdzenie przyciskiem uruchamiania automatu montażowego.
