Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 3 Dane te chniczne i zespoły Od wersji oprogramowania SR.713.1 Wydanie 12/2020 3.7 Głowica mon tażowa 125 3.7.3 Czujnik do pojemnika z rzutowego na podzespoły Czujni…
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
3.7 Głowica montażowa Od wersji oprogramowania SR.713.1 Wydanie 12/2020
124
3.7.2.2 Dane techniczne SIPLACE SpeedStar (C&P20 P)
3

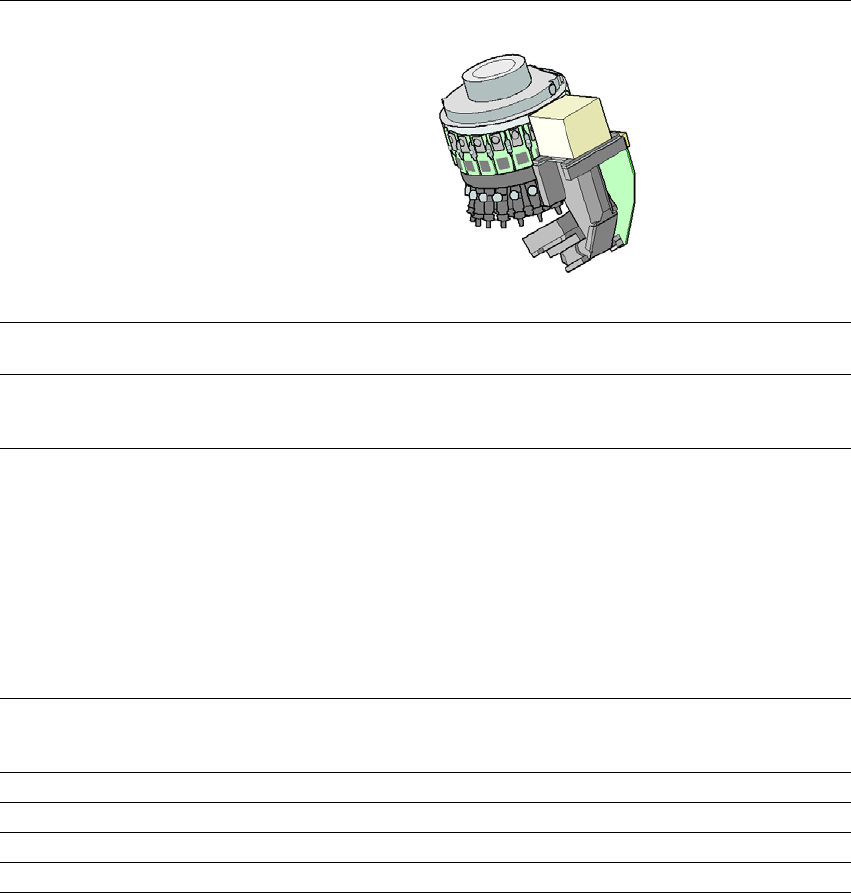

SIPLACE SpeedStar(C&P20 P)
Z kamerą podzespołów typu
23
Z kamerą podzespołów typu
41
Gama podzespołów
*a
*)a Pamiętaj, że możliwa do montażu gama podzespołów zależy także od geometrii, specyficznych standardów
klienta, tolerancji opakowań podzespołów i tolerancji podzespołów.
01005do 2220, Melf, SOT,
SOD
od 0201 (metryczny) do 2220,
Melf, SOT, SOD, Bare-Die,
Flip-Chip
Specyfikacje podzespołów
Maks. wysokość,
Min. podziałka nóżek,
Min. szerokość nóżek,
Min. podziałka kulek,
Min. średnica kulek,
Min. wymiary,
Maks. wymiary,
Maks. masa.
4 mm
250 µm
100 µm
400 µm
200 µm
0,18 mm × 0,18 mm
6 mm × 6 mm
1 g
4mm
80 μm
30 μm
100 μm
50 μm
0,12mmx0,12mm
6 mm × 6 mm
1 g
Siła osadzania 1,3 N ±0,5 N (wartość standardowa)
0,5 N – 4,5 N
Touchless Placement
Typy pipet 40xx 40xx
Dokładność X/Y
*b
*)b Wartości dokładności odpowiadają warunkom podanym w zakresie dostaw i usług SIPLACE.
±41 µm / 3σ ±41 µm / 3σ
Dokładność kątowa ± 0,5° / 3σ ± 0,5° / 3σ
Płaszczyzny oświetlenia 5 5
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 3 Dane techniczne i zespoły
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 3.7 Głowica montażowa
125
3.7.3 Czujnik do pojemnika zrzutowego na podzespoły
Czujnik pojemnika zrzutowego do podzespołów kontroluje, czy pojemnik zrzutowy jest prawi-
dłowo osadzony w uchwycie.
– Jeżeli pojemnika zrzutowego nie założono prawidłowo, automatu nie da się uruchomić.
– Jeżeli w trakcie przetwarzania pojemnik zrzutowy wyskoczy z uchwytu, następuje natychmia-
stowe zatrzymanie automatu, aby uniknąć kolizji z głowicą.
3.7.4 Pompa próżniowa (opcjonalna)
Pompa próżniowa głowicy SIPLACE SpeedStar jest zamontowana za sekcjami wciągania podze-
społów elektronicznych w miejscu montażu modułów 1 na stojaku maszyny. Dostępne są dwa
typy:
– Pompa próżniowa VX4.25
–Pompa próżniowa
VX4.25/0-47 IE3
3.7.4.1 Przegląd – typ VX4.25
Nr kat. 03128463 Pompa próżniowa VX4.25
3

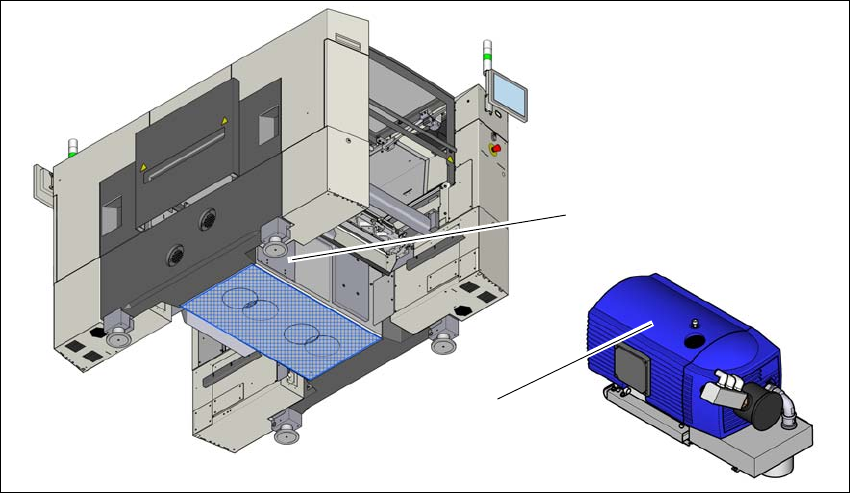

Rys. 3.7 - 3 Przegląd - Pompa próżniowa
(1) Miejsce montażu pompy próżniowej
(2) Pompa próżniowa VX 4.25
(1)
(2)
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
3.7 Głowica montażowa Od wersji oprogramowania SR.713.1 Wydanie 12/2020
126
3.7.4.2 Przegląd – typ VX4.25/0-47 IE3
Nr kat. 03224400-xx Pompa próżniowa VX4.25/0-47 IE3
3

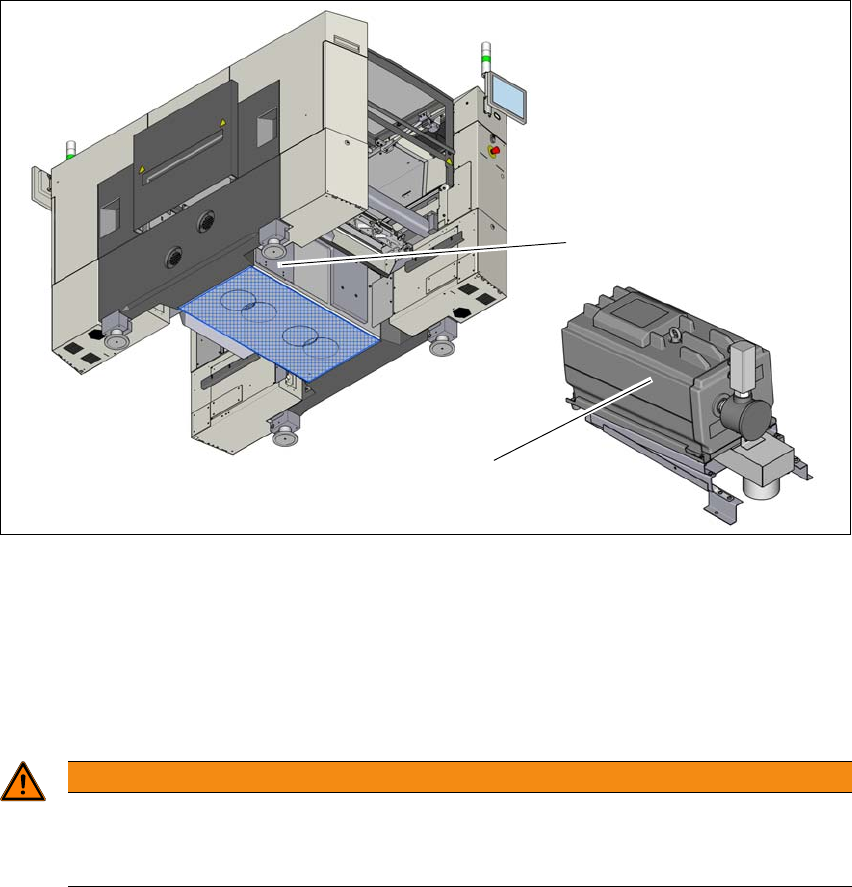

Rys. 3.7 - 4 Przegląd - Pompa próżniowa
(1) Miejsce montażu pompy próżniowej
(2) Pompa próżniowa VX 4.25 IE3
3.7.4.3 Zasady bezpieczeństwa obsługi pompy próżniowej
3
(1)
(2)
OSTRZEŻENIE
Przestrzegać instrukcji bezpieczeństwa
Przestrzegać wskazówek bezpieczeństwa podanych w dostarczonej instrukcji ob-
sługi.
