6.9 SIPLACE Very High Force TwinStar (VHF TH)
Nr kat. 00519986-xx VHF TwinStar z portalem
6.9.1 Opis
Głowica SIPLACE Very High Force TwinStar jest technologiczną kontynuacją standardowej gło-
wicy TwinStar. Głowica SIPLACE Very High Force TwinStar przystosowana jest do obróbki wyjąt-
kowo trudnych, dużych i ciężkich podzespołów.
Szczegółowy opis zawarty jest w "Instrukcji montażu - Head Reconfiguration Kit głowicy
VHF", nr kat. 00197270-xx.
6.9.2 Przegląd
6

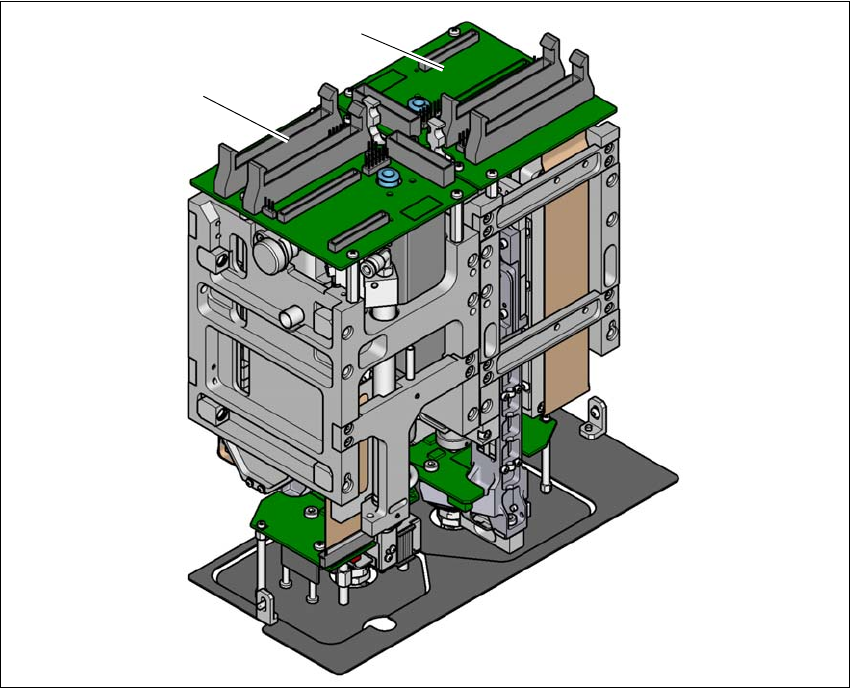

Rys. 6.9 - 1 SIPLACE Very High Force TwinStar (VHF TH)
(1) Moduł Pick&Place 1 (P&P1)
(2) Moduł Pick&Place 2 (P&P2)
2
1
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
6.9 SIPLACE Very High Force TwinStar (VHF TH) Od wersji oprogramowania SR.713.1 Wydanie 12/2020
328
6.9.3 Dane techniczne
6
Poza tym dane techniczne SIPLACE TwinStar i SIPLACE High-Force Head są zgodne (patrz roz-
dział 3.7.6.1
, strona 139).
Programowalna siła osadzania
1,0 N - 15 N
2,0 N - 70 N
2,0 N -100 N
*a
*)a SIPLACE Very High Force Twin Star (VHF TH) z numerem artykułu 03096701-03 i OSC Package
Maks. wys. podzespołu
50mm
*b
*)b Maks. wys. podzespołu elektronicznego 50 mm na zapytanie z Very High Force TwinStar (VHF TH) i pipetą
typu 508.
Maks. masa podzespołu elektronicz-
nego
160 – maks. 300 g
*c
*)c W przypadku podzespołów o masie do 300 g, używać funkcji do pomiaru i określania bezwładności masy
podzespołów oraz pipet w stacji. Określone wartości bezwładności można zapisać w edytorze podzespołów
oraz edytorze pipet SIPLACE Pro Desk. Zalecenie: Używać funkcji do pomiaru momentu bezwładności
masy dla podzespołów o masie od 50 g.
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 6 Rozszerzenia stacji
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 6.10 Stacjonarne kamery
329
6.10 Stacjonarne kamery
6.10.1 Stacjonarna kamera podzespołów P&P, typ 25 GigE (kamera FC)
Nr kat. 03222727-xx, Stacjonarna kamera podzespołów, typ 25 GigE
6
Rys. 6.10 - 1 Stacjonarna kamera podzespołów P&P, typ 25, GigE (kamera FC)
(1) Obudowa kamery ze zintegrowaną kamerą i wzmacniaczem kamery
(2) Płytka szklana - pod nią poziomy oświetlenia i optyki
6.10.1.1 Wskazówki bezpieczeństwa
6
OSTRZEŻENIE
Niebezpieczeństwo kolizji!
Przy zmianie głowicy montażowej TwinStar na SpeedStar głowica SpeedStar koliduje z
obudową kamery.
Zdemontować stacjonarne kamery podzespołów TwinStar.
Przy wymianie głowicy montażowej TwinStar na MultiStar stacjonarna kamera podze-
społów instalowana jest w dolnej pozycji.
