4 Ustawienie i uruchomienie Instr ukcja eksploatacji SIPLACE SX1/ SX2 edycja V2 i V3 4.3 Ustawienie automatu Od wersj i oprogramowania SR.713.1 Wydanie 12/2020 220 4.3.10 Zdejmowanie zabezpieczeń transportowych Zabezpiec…
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 4 Ustawienie i uruchomienie
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 4.3 Ustawienie automatu
219
4.3.9.1 Poziomowanie automatu systemem transportowym na poduszce powietrznej
Podłożyć cztery poduszki powietrzne układu transportowego z poduszkami powietrznymi pod
punkty przylegania na ramie maszyny.
Podnieść automat i ustawić go względem linii.
Sprawdzić odległość od przenośników płytek drukowanych sąsiadujących automatów. Powi-
nien wynosić od 1 mm do 3 mm.
Opuścić automat.
4
Rys. 4.3 - 10 Pozycje przyłożenia systemu transportowego na poduszce powietrznej
(1) 4 punkty przylegania układu transportowego z poduszkami powietrznymi
(1)
(1)
4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
4.3 Ustawienie automatu Od wersji oprogramowania SR.713.1 Wydanie 12/2020
220
4.3.10 Zdejmowanie zabezpieczeń transportowych
Zabezpieczenia transportowe są przykręcone na prowadnicach liniowych. Każdy portal jest za-
bezpieczony na osi X i osi Y dwoma zabezpieczeniami transportowymi.
Zdejmij wszystkie zabezpieczenia transportowe z osi portali.
Przed rozpoczęciem transportu automatu montażowego SIPLACE zamontować zabezpie-
czenia transportowe.
4.3.11 Usuwanie środka antykorozyjnego z prowadnic szynowych
Przed wysyłką automaty są zabezpieczane środkiem antykorozyjnym.
4
4
OSTROŻNIE
Skrócenie żywotności łożysk i prowadnic szynowych!
Jeżeli środek antykorozyjny zmiesza się ze smarem łożyskowym osi, może to spowodo-
wać znaczne skrócenie trwałości łożysk i prowadnic szynowych.
Usuń zabezpieczenie antykorozyjne ze wszystkich osi i łożysk, wykonując pierwsze
przesuwy osi maszyny podczas jej uruchamiania.
Nasmaruj wszystkie osie i łożyska smarem stałym podanym w instrukcji utrzymania.
OSTROŻNIE
Niebezpieczeństwo zniszczenia smaru łożyskowego!
Alkohol zniszczy smar łożyskowy w wózku prowadzącym.
Przy czyszczeniu prowadnic szynowych i podziałek nie wolno dopuścić, aby alkohol
dostał się do wózka prowadzącego.
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 4 Ustawienie i uruchomienie
Od wersji oprogramowania SR.713.1 Wydanie 12/20204.4 Dopasowanie wózka na podzespoły do wysokości przenośnika płytek druko-
wanych
221
4.4 Dopasowanie wózka na podzespoły do wysokości
przenośnika płytek drukowanych
Wózek na podzespoły można łatwo wyregulować na następujące wysokości przenośników płytek
drukowanych:
900mm
4
930 mm (wysokość standardowa) 4
950 mm (wysokość SMEMA) 4
4

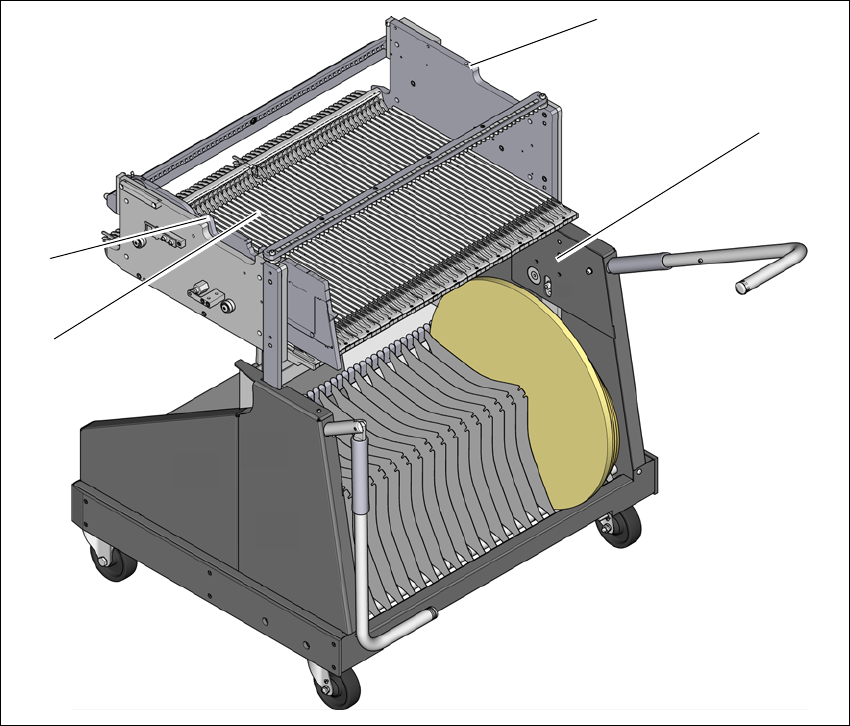

Rys. 4.4 - 1 Wózek na podzespoły 60
(1) Otwory dla wysokości przenośników płytek drukowanych 900, 930 i 950 mm.
(2) Stół na podzespoły
(3) Otwory M8 do mocowania pomocniczego urządzenia montażowego
(1)
(2)
(3)
(3)
