5.7.2.2 Konfiguracja trójkolorowej lampki sygnalizacyjnej z opóźnieniem i buczka

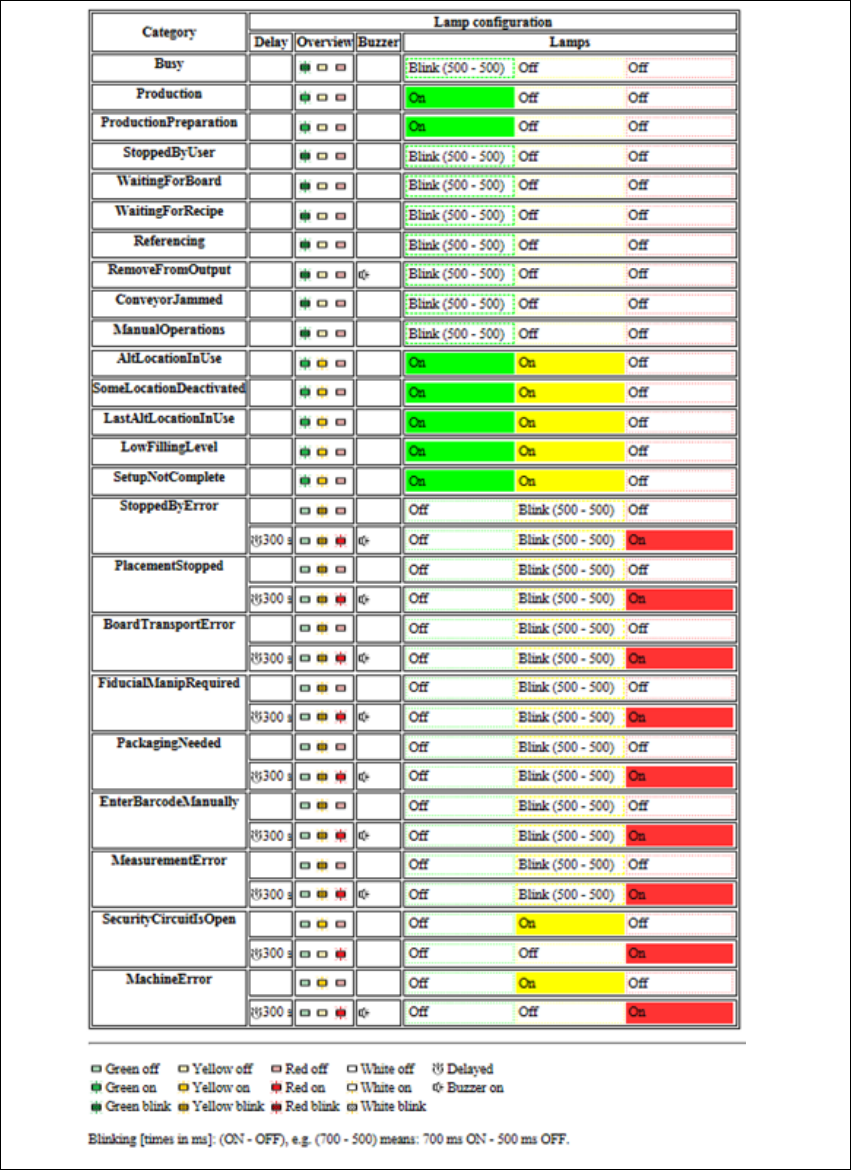

Rys. 5.7 - 3 Konfiguracja trójkolorowej lampki sygnalizacyjnej i buczka
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 5 Zadania do wykonania przy automacie montażowym
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 5.7 Lampki sygnalizacyjne z buczkiem
257
5.7.2.3 Konfiguracja dwukolorowej lampki sygnalizacyjnej i buczka

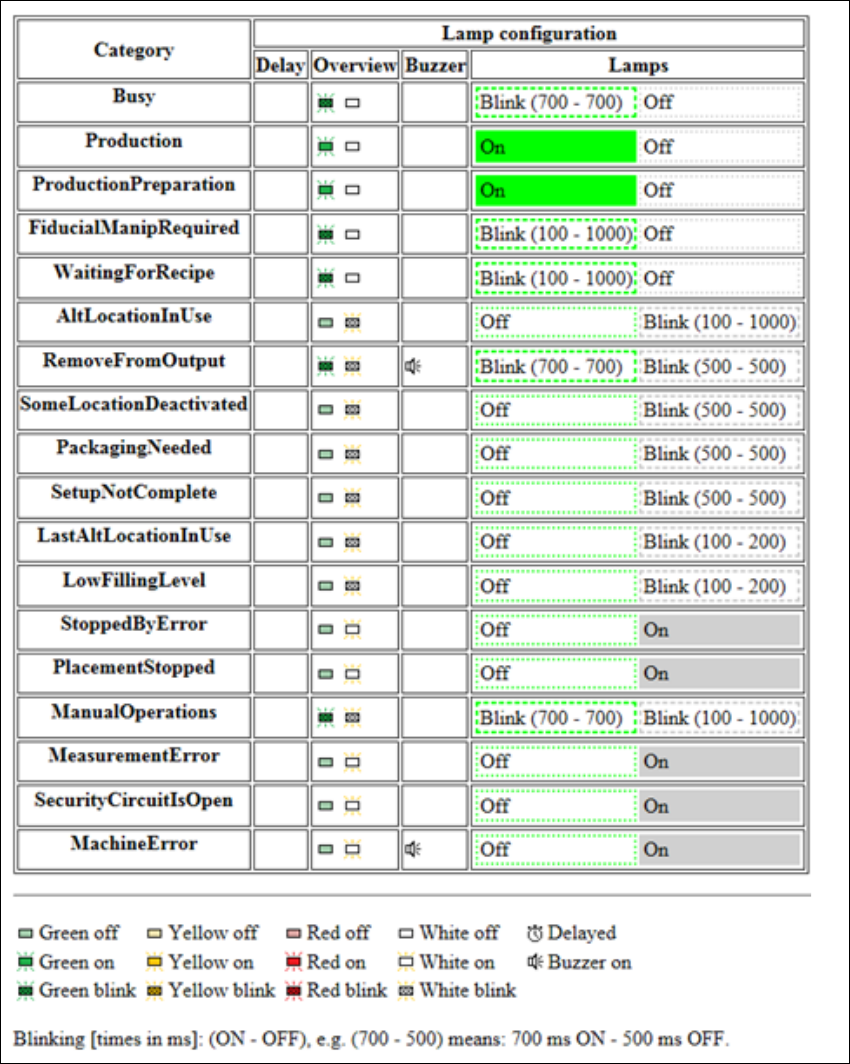

Rys. 5.7 - 4 Konfiguracja dwukolorowej lampki sygnalizacyjnej i buczka
5 Zadania do wykonania przy automacie montażowym Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
5.7 Lampki sygnalizacyjne z buczkiem Od wersji oprogramowania SR.713.1 Wydanie 12/2020
258
5.7.2.4 Lampka sygnalizacyjna z buczkiem – pięciokolorowa (opcjonalna w modelach
SIPLACE SX1/SX2 V3)
Sekwencję kolorów lampek sygnalizacyjnych L1–L5 można swobodnie konfigurować. Sygnalizują
one stany robocze i błędy w działaniu automatu. Patrz
Rozdział 5.7 na stronie 254.

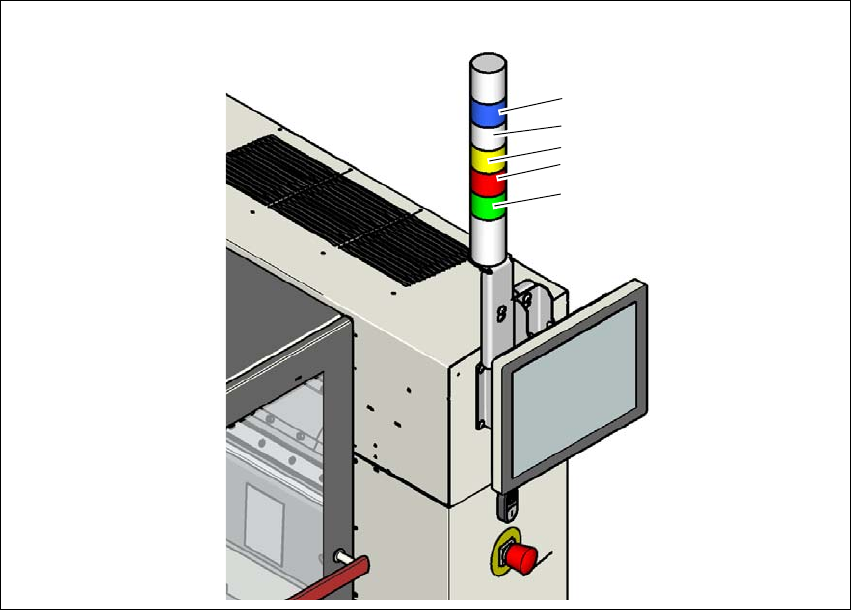

Rys. 5.7 - 5 Lampki sygnalizacyjne stanów pracy
5
(L2)
(L1)
(L3)
(L4)
(L5)
