Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 3 Dane techniczne i zespoły
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 3.7 Głowica montażowa
127
3.7.4.4 Opis
Tylko model SIPLACE SpeedStar można użytkować z pompą próżniową. W automacie monta-
żowym SIPLACE SX1/SX2 głowica SIPLACE SpeedStar z pompą próżniową jest opcjonalna.
W połączeniu z pompą próżniową, w razie zastosowania głowicy SpeedStar C&P20 P2 /
C&P20 P znacznie zmniejszy się zużycie sprężonego powietrza. Pompa próżniowa może zasilać
maksymalnie dwie głowice SpeedStar C&P20 P2 / C&P20 P. Bieżące koszty eksploatacji spadają
stosownie do wysokości kosztów energii.
Włączanie i wyłączanie pompy próżniowej następuje wraz z automatem montażowym. Przez
oprogramowanie stacjonarne uwzględniany jest automatycznie przy wyłączaniu czas dobiegu wy-
noszący 6 minut, który pozwala zapobiec przegrzaniu silnika.
3
3.7.4.5 Wskazówki dotyczące konserwacji
Przestrzegać dodatkowych wskazówek konserwacyjnych dla pompy próżniowej.
Przeczytać odpowiedni rozdział instrukcji utrzymania ruchu automatu.
WSKAZÓWKA
Zużycie sprężonego powietrza patrz rozdział 3.4, strona 107.
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
3.7 Głowica montażowa Od wersji oprogramowania SR.713.1 Wydanie 12/2020
128
3.7.5 SIPLACE MultiStar CPP
3
3

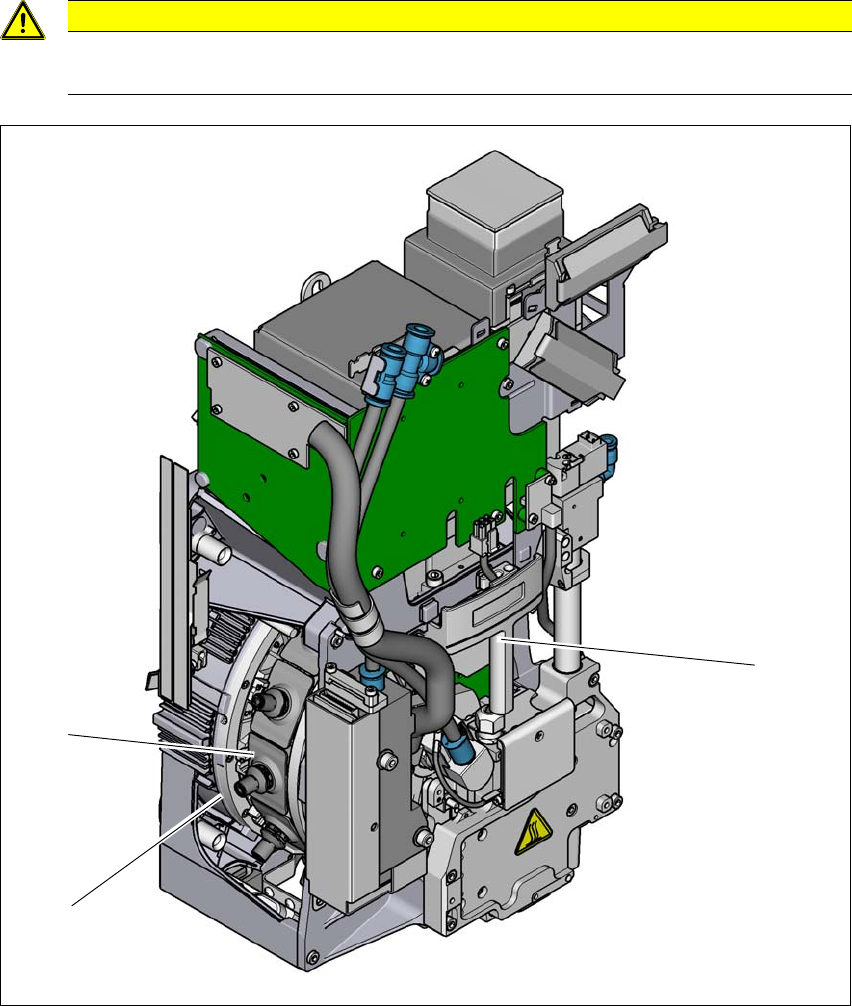

Rys. 3.7 - 5 SIPLACE MultiStar CPP – widok z przodu, grupy funkcyjne, część 1
(1) Uchwyt
(2) Gwiazda z 12 pipetami
(3) Segment ze zintegrowanym napędem DP
OSTROŻNIE
Głowicę montażową przesuwać tylko za uchwyt
Głowicę montażową wolno przesuwać tylko za uchwyt przeznaczony do tego celu.
(2)
(3)
(1)
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 3 Dane techniczne i zespoły
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 3.7 Głowica montażowa
129
3

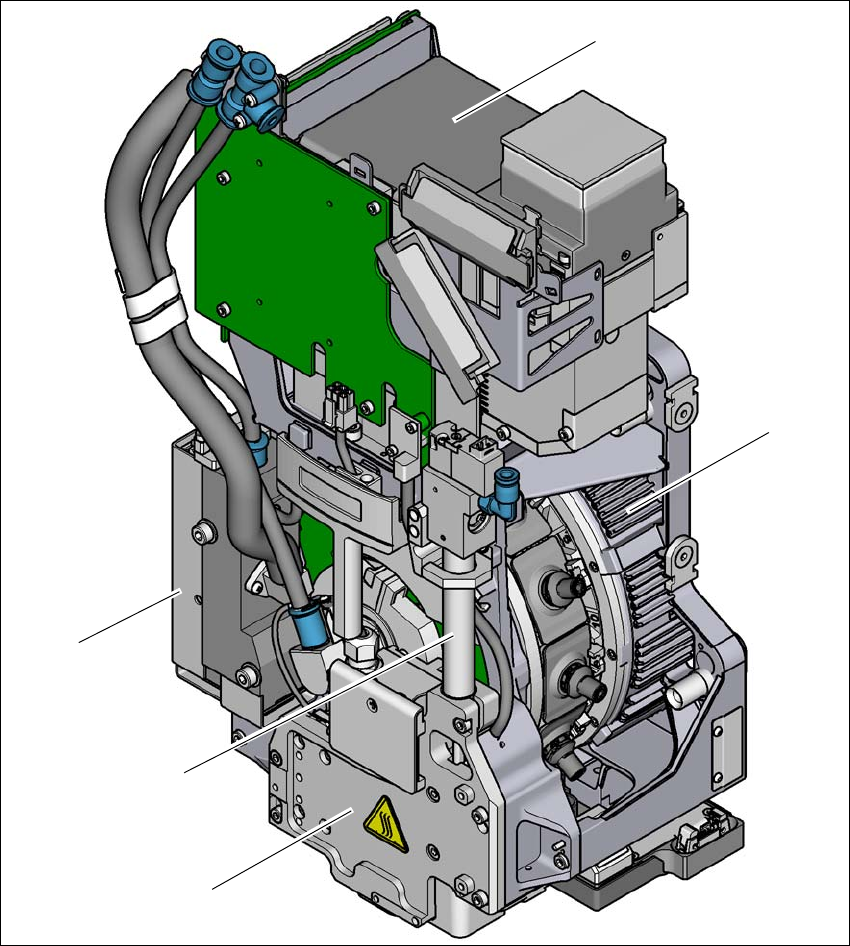

Rys. 3.7 - 6 SIPLACE MultiStar CPP – widok z przodu, grupy funkcyjne, część 2
(1) Kamera podzespołów C&P, typ 30 GigE
(2) Silnik momentowy do napędu gwiazdy
(3) Napęd osi Z (silnik liniowy)
(4) Cylinder powrotny
(5) Ciśnieniowy zawór regulacyjny
(1)
(2)
(3)
(4)
(5)
