Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 2 Bezpiec zeństwo eksploatacji Od wersji oprogramowania SR.713.1 Wydanie 12/2020 2.6 Urządzenia zabezpieczające 81 2 Rys. 2.6 - 5 Rozmieszczenie prze łą czników i pr…
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
2.6 Urządzenia zabezpieczające Od wersji oprogramowania SR.713.1 Wydanie 12/2020
80
2.6.3 Przełączniki i przyciski automatu montażowego
2.6.3.1 Położenie przełączników i przycisków automatu montażowego
2
Rys. 2.6 - 4 Rozmieszczenie przełączników i przycisków - widok na stronę wyjściową płytki drukowanej
(1) Wyłącznik główny
(2) Przycisk uruchamiania (biały)
(3) Przycisk zatrzymywania (czarny)
(4) Przycisk ZATRZYMANIA AWARYJNEGO
(T) Kierunek transportu płytek drukowanych
(2)
(1)
(3)
(4)
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 2.6 Urządzenia zabezpieczające
81
2

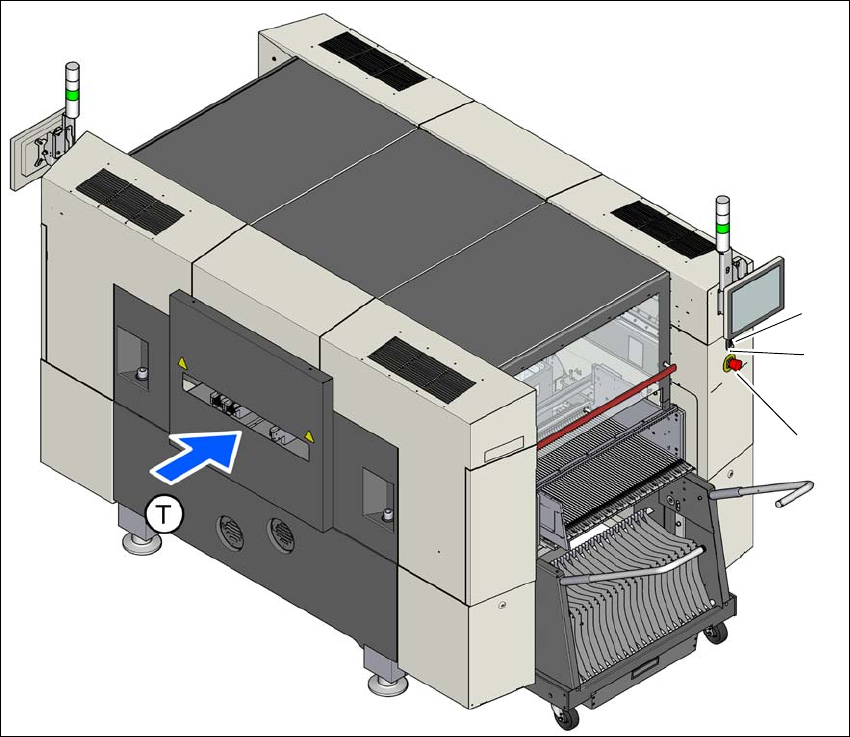

Rys. 2.6 - 5 Rozmieszczenie przełączników i przycisków - widok na stronę wprowadzania płytki drukowanej
(1) Przycisk ZATRZYMANIA AWARYJNEGO
(2) Przycisk uruchamiania (biały)
(3) Przycisk zatrzymywania (czarny)
(T) Kierunek transportu płytek drukowanych
(2)
(1)
(3)
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
2.6 Urządzenia zabezpieczające Od wersji oprogramowania SR.713.1 Wydanie 12/2020
82
2.6.3.2 Położenie wyłączników ochronnych automatu montażowego
2

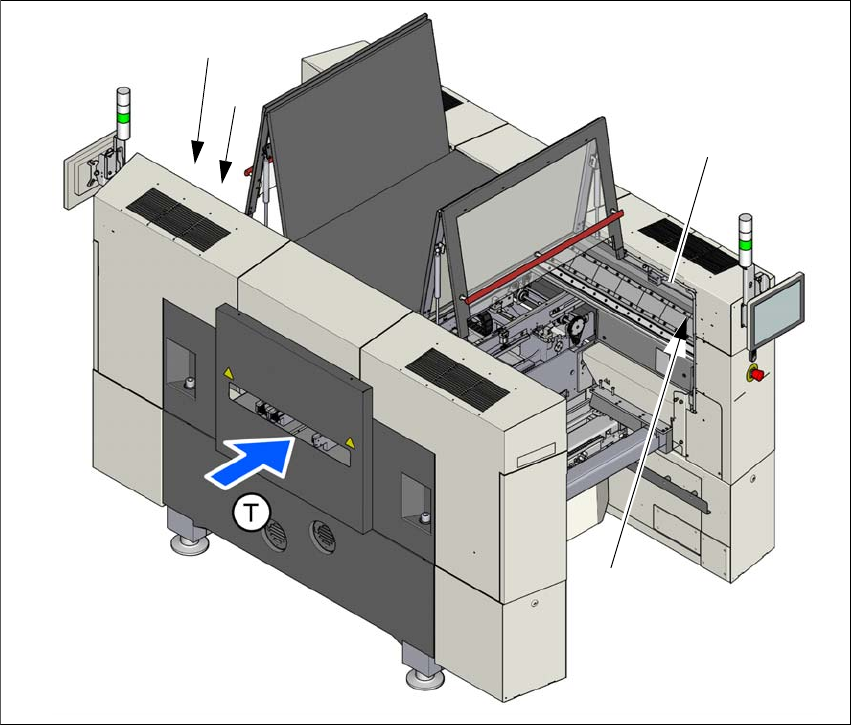

Rys. 2.6 - 6 Położenie wyłączników ochronnych automatu montażowego
(1) Wyłącznik kołpaka ochronnego, miejsce montażu modułów 1
(2) Wyłącznik kołpaka ochronnego, miejsce montażu modułów 2
(3) Wyłącznik ochronny do rozpoznawania buforu
(T) Kierunek transportu płytek drukowanych
(2)
(1)
(3)
(3)
