4 Ustawienie i uruchomienie Instr ukcja eksploatacji SIPLACE SX1/ SX2 edycja V2 i V3 4.3 Ustawienie automatu Od wersj i oprogramowania SR.713.1 Wydanie 12/2020 218 4 Rys. 4.3 - 9 Punkty pomiarowe na automacie monta ż owy…
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 4 Ustawienie i uruchomienie
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 4.3 Ustawienie automatu
217
4
Regulację położenia automatu montażowego przeprowadzać według poniższej kolejności:
(1) Regulacja położenia automatu montażowego w płaszczyźnie Y po stronie łożyska stałego i
przesuwnego. Tolerancja wyników pomiarów wynosi 0,10 mm.
(2) Regulacja położenia automatu montażowego w płaszczyźnie X na środek portalu. Tolerancja
wyników pomiarów wynosi 0,10 mm.
(3) Sprawdzić nośność 4 łap maszyny. 4 łapy maszyny muszą spoczywać na posadzce i być rów-
nomiernie obciążone.
(4) Dokręcić łapy maszyny za pomocą śruby zaciskowej momentem obrotowym 130 Nm.
(5) Uderzyć łapy młotkiem, aby sprawdzić nośność łap maszyny.
(6) Poziomnicą maszynową jeszcze raz sprawdzić dokładność ustawienia położenia automatu
montażowego.
WSKAZÓWKA
Gwarancja dokładności poziomnicy maszyny przy pomiarze odwrotnym
W kierunku X i Y zawsze ustawiaj poziomnicę maszyny zawsze w tym samym kie-
runku na płycie podporowej.
4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
4.3 Ustawienie automatu Od wersji oprogramowania SR.713.1 Wydanie 12/2020
218
4
Rys. 4.3 - 9 Punkty pomiarowe na automacie montażowym
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 4 Ustawienie i uruchomienie
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 4.3 Ustawienie automatu
219
4.3.9.1 Poziomowanie automatu systemem transportowym na poduszce powietrznej
Podłożyć cztery poduszki powietrzne układu transportowego z poduszkami powietrznymi pod
punkty przylegania na ramie maszyny.
Podnieść automat i ustawić go względem linii.
Sprawdzić odległość od przenośników płytek drukowanych sąsiadujących automatów. Powi-
nien wynosić od 1 mm do 3 mm.
Opuścić automat.
4

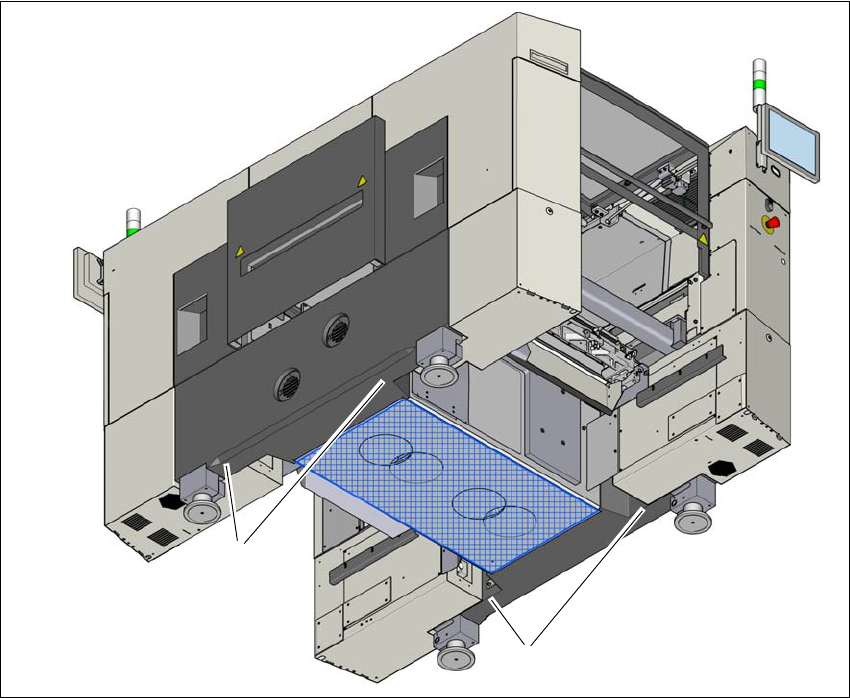

Rys. 4.3 - 10 Pozycje przyłożenia systemu transportowego na poduszce powietrznej
(1) 4 punkty przylegania układu transportowego z poduszkami powietrznymi
(1)
(1)
