Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 4 Ustawie nie i uruchomienie Od wersji oprogramowania SR.713.1 Wydanie 12/2020 4.3 Ustawienie automatu 217 4 Regulację położenia automa tu mont ażowego prze prowad…
4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
4.3 Ustawienie automatu Od wersji oprogramowania SR.713.1 Wydanie 12/2020
216
4.3.9 Regulacja położenia automatu montażowego poziomnicą maszynową
4

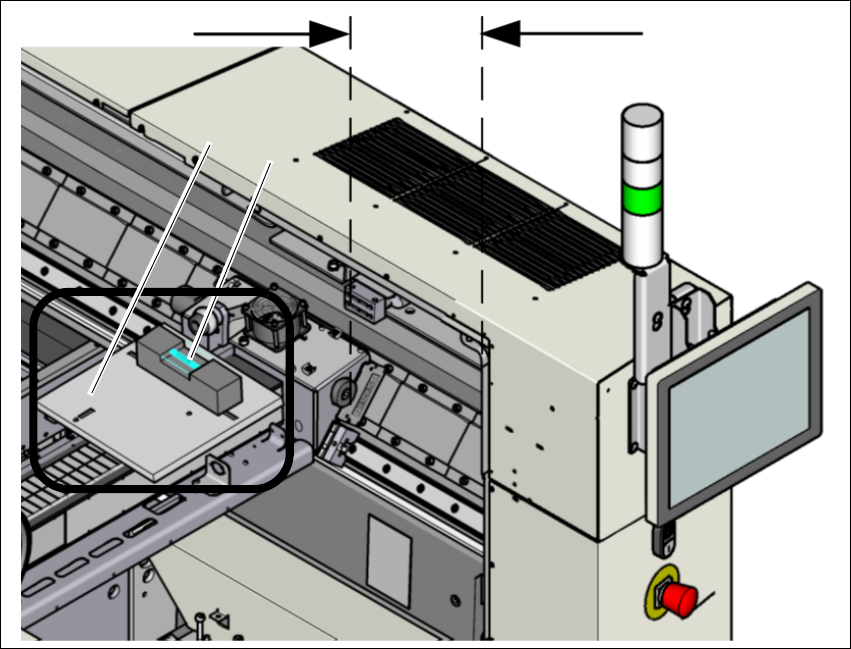

Rys. 4.3 - 8 Regulacja położenia automatu montażowego w płaszczyźnie X i Y
Pomiar na portalu 1.
Przesunąć portal do wewnątrz, w kierunku Y. Odległość obu buforów powinna wynosić ok.
300 mm (albo ok. 4-5 czerwonych punktów na prowadnicy liniowej).
Przyłożyć płytę podporową (1) w taki sposób na portalu, aby 3 kołki podporowe przylegały na
wolnych powierzchniach pomiędzy bieżnią i magnesami. Zwracać uwagę na równomierne
przyleganie 3 kołków podporowych.
Przyłożyć poziomnicę maszynową (dokładność 0,02 mm) do płyty podporowej i dokonać po-
miaru w 3 miejscach
– Ustawienie osi Y po stronie łożyska przesuwnego i stałego.
– Ustawienie osi X w środku portalu X. Uchwyt głowicy musi znajdować się w osi portalu X.
4
300mm
(1)
(
2)
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 4 Ustawienie i uruchomienie
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 4.3 Ustawienie automatu
217
4
Regulację położenia automatu montażowego przeprowadzać według poniższej kolejności:
(1) Regulacja położenia automatu montażowego w płaszczyźnie Y po stronie łożyska stałego i
przesuwnego. Tolerancja wyników pomiarów wynosi 0,10 mm.
(2) Regulacja położenia automatu montażowego w płaszczyźnie X na środek portalu. Tolerancja
wyników pomiarów wynosi 0,10 mm.
(3) Sprawdzić nośność 4 łap maszyny. 4 łapy maszyny muszą spoczywać na posadzce i być rów-
nomiernie obciążone.
(4) Dokręcić łapy maszyny za pomocą śruby zaciskowej momentem obrotowym 130 Nm.
(5) Uderzyć łapy młotkiem, aby sprawdzić nośność łap maszyny.
(6) Poziomnicą maszynową jeszcze raz sprawdzić dokładność ustawienia położenia automatu
montażowego.
WSKAZÓWKA
Gwarancja dokładności poziomnicy maszyny przy pomiarze odwrotnym
W kierunku X i Y zawsze ustawiaj poziomnicę maszyny zawsze w tym samym kie-
runku na płycie podporowej.
4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
4.3 Ustawienie automatu Od wersji oprogramowania SR.713.1 Wydanie 12/2020
218
4
Rys. 4.3 - 9 Punkty pomiarowe na automacie montażowym
