Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 5 Zadania do wykonania przy automacie montażowym
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 5.4 Wyłączanie linii SIPLACE
241
5.4 Wyłączanie linii SIPLACE
5
5.4.1 Wyłączanie stacji
Aby wyłączyć stację, wykonaj następujące operacje:
Zakończyć wszystkie procesy montażu tak, aby w maszynie nie było już żadnej płytki druko-
wanej.
Sprawdź, czy osie Z wszystkich głowic uzbrajających znajdują się w swoich skrajnych gór-
nych położeniach.
Sprawdź, czy w głowicach uzbrajających nie zostały podzespoły i w razie potrzeby wyjmij je.
Zamknij oprogramowanie komputera stacyjnego z widoku
Ustawienia --> Ustawienia maszyny --> Wyłączanie maszyny...
Po wyłączeniu komputera wyłącz stację wyłącznikiem głównym.
5.4.2 Zamknięcie SIPLACE Pro (Windows)
Na pasku menu przejdź z SIPLACE Pro na Obiekt --> Zakończ.
Zamknij wszystkie inne programy na komputerze.
W menu Start systemu Windows wybierz opcję Wyłącz.
OSTROŻNIE
Przed wyłączeniem linii wykonaj koniecznie opisaną niżej procedurę.
5 Zadania do wykonania przy automacie montażowym Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
5.5 Interfejs użytkownika Od wersji oprogramowania SR.713.1 Wydanie 12/2020
242
5.5 Interfejs użytkownika
Interfejs użytkownika jest podzielony na następujące części.
Przykładowo przedstawiono tutaj interfejs użytkownika w widoku „Produkcja” automatu montażo-
wego model SX.
Rys. 5.5 - 1 Komponenty pola obsługi w widoku "Produkcja" ( na przykładzie SIPLACE SX)
Legenda
(1) Pole stanu (wskaźnik stanów i błędów)
(2) Sekcja edycji / Sekcja wskaźnikowa
(3) Pasek symboli
(4) Wiersz informacyjny
(5) Wskaźnik zmienionej konfiguracji i dodatkowych opcji, np.trybu kodu kreskowego
(1)
(2)
(3)
(4)
(5)
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 5 Zadania do wykonania przy automacie montażowym
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 5.5 Interfejs użytkownika
243
5.5.1 Pole stanu
W polu stanu wyświetlany jest aktualny stan maszyny, ostatni błąd i akcja do wykonania.

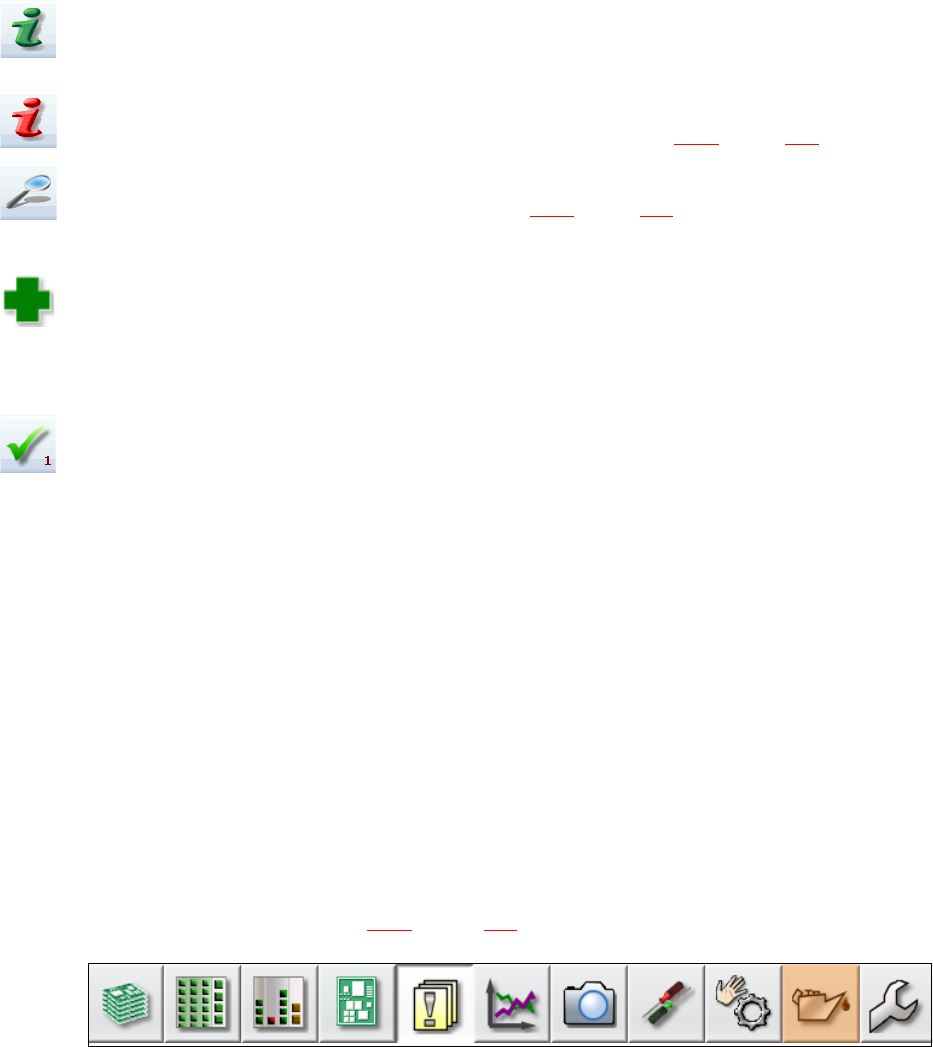

Z prawej strony pola stanu, zależnie od stanu, wyświetlane są następujące symbole:
(Zielony) Wywołuje pomoc kontekstową dla aktualnego widoku. Wyświetlane są krótkie objaśnie-
nia wszystkich elementów obsługowych na tym widoku
(Czerwony) Uruchamia system pomocniczy wyświetlający informacje o możliwych przyczynach
aktualnie występującej usterki i sposobie usunięcia (patrz rozdział 5.6.1
, strona251).
Otwiera okno dialogowe, w którym wyświetlana jest przyczyna usterki, tekst komunikatu o usterce
i data oraz czas wystąpienia usterki (patrz rozdział 5.6.1
, strona251). Z tego miejsca można także
wywołać pomoc dotyczącą aktualnego błędu.
Otwiera widok szczegółowy dla aktualnego błędu. W tym widoku można bezpośrednio wywołać
czynności mające na celu usunięcie błędów (wyświetlany jest tylko przy określonych komunika-
tach o błędach).
Kasuje aktualnie wyświetlany błąd z pola stanu.
5.5.2 Sekcja wskaźnikowa i sekcja edycji
W tej sekcji wyświetlane są przyciski graficzne do ustawiania/uruchamiania funkcji, ogólne infor-
macje o płytce drukowanej, uzbrojeniu, partii produkcyjnej i inne wskazówki.
Za pomocą animowanych i różnobarwnych obiektów wyświetlane są procesy lub stany (np. prze-
twarzanie, miejsce montażu modułów puste itd.).
Zestawienie wszystkich przycisków i informacji podano w pomocy online.
5.5.3 Pasek symboli
Na pasku symboli znajdują się przyciski graficzne do głównych funkcji oprogramowania stacji.
Pozwalają one na przełączanie innych widoków w polu obsługi i wykorzystywanie innych, dostęp-
nych tam funkcji (patrz rozdział 5.5.5
, strona 248).
5
Rys. 5.5 - 2 Pasek symboli
