Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 5 Zadania do wykonania przy automacie montażowym Od wersji oprogramowania SR.713.1 Wydanie 12/2020 5.4 Wyłączanie linii SIPLACE 241 5.4 W yłączanie linii SIPLACE 5 5…
5 Zadania do wykonania przy automacie montażowym Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
5.3 Włączanie linii SIPLACE Od wersji oprogramowania SR.713.1 Wydanie 12/2020
240
5

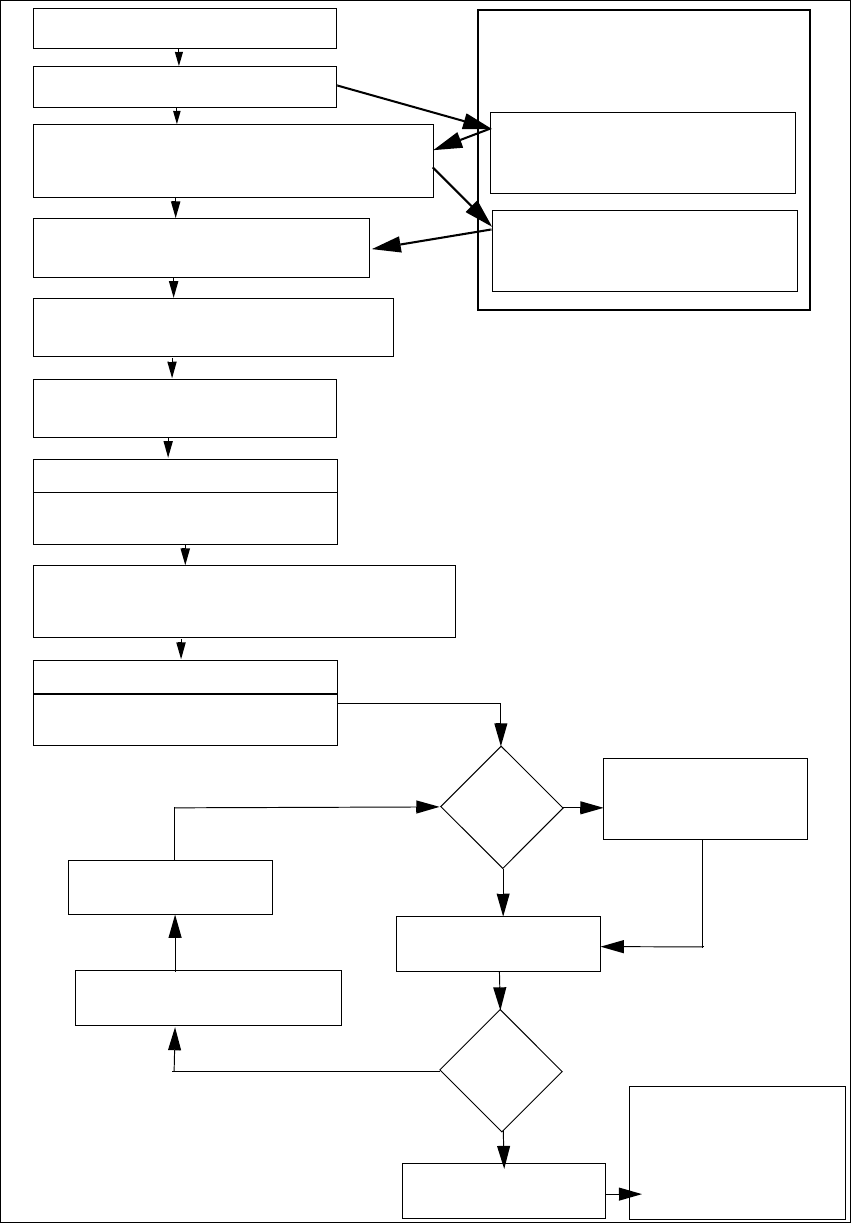

Rys. 5.3 - 2 Schemat synoptyczny "Włączanie linii SIPLACE" (Switching on the SIPLACE line)
Komputer stacyjny
Włączanie
Sprawdzanie uzbrojenia
(ustawianie modułów podajnikowych
Programowanie
znaczników
Ładowanie danych pytki drukowanej
Naciskanie przycisku uruchamiania
Czekanie na cykl wzorcowania
Wprowadzenie płytki drukowanej
Czekanie na PD
Kontrola uzbrojenia
(jeżeli stół jest oznaczony kolorem czerwonym
ew. zmiana konfiguracji pipet
Kontrola pipet
Znaczniki
OK?
Błąd
ścieżki
Uzbrajanie
Sprawdzanie uzbrojenia
Napełnianie ścieżek
Uzbrajanie
Płytki drukowane na
przenośnik wyprowadza-
jący
Kursywa: Realizacja lub sygnalizacja przez
stanowisko
Tak
Tak
Nie
Nie
Warunki w automacie montażo-
wym
Asystent pobierania
System programowania zadań
Potwierdzenie przezbrojenia w
Asystencie pobierania
Czcionka pogrubiona: Wykonuje operator
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 5 Zadania do wykonania przy automacie montażowym
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 5.4 Wyłączanie linii SIPLACE
241
5.4 Wyłączanie linii SIPLACE
5
5.4.1 Wyłączanie stacji
Aby wyłączyć stację, wykonaj następujące operacje:
Zakończyć wszystkie procesy montażu tak, aby w maszynie nie było już żadnej płytki druko-
wanej.
Sprawdź, czy osie Z wszystkich głowic uzbrajających znajdują się w swoich skrajnych gór-
nych położeniach.
Sprawdź, czy w głowicach uzbrajających nie zostały podzespoły i w razie potrzeby wyjmij je.
Zamknij oprogramowanie komputera stacyjnego z widoku
Ustawienia --> Ustawienia maszyny --> Wyłączanie maszyny...
Po wyłączeniu komputera wyłącz stację wyłącznikiem głównym.
5.4.2 Zamknięcie SIPLACE Pro (Windows)
Na pasku menu przejdź z SIPLACE Pro na Obiekt --> Zakończ.
Zamknij wszystkie inne programy na komputerze.
W menu Start systemu Windows wybierz opcję Wyłącz.
OSTROŻNIE
Przed wyłączeniem linii wykonaj koniecznie opisaną niżej procedurę.
5 Zadania do wykonania przy automacie montażowym Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
5.5 Interfejs użytkownika Od wersji oprogramowania SR.713.1 Wydanie 12/2020
242
5.5 Interfejs użytkownika
Interfejs użytkownika jest podzielony na następujące części.
Przykładowo przedstawiono tutaj interfejs użytkownika w widoku „Produkcja” automatu montażo-
wego model SX.

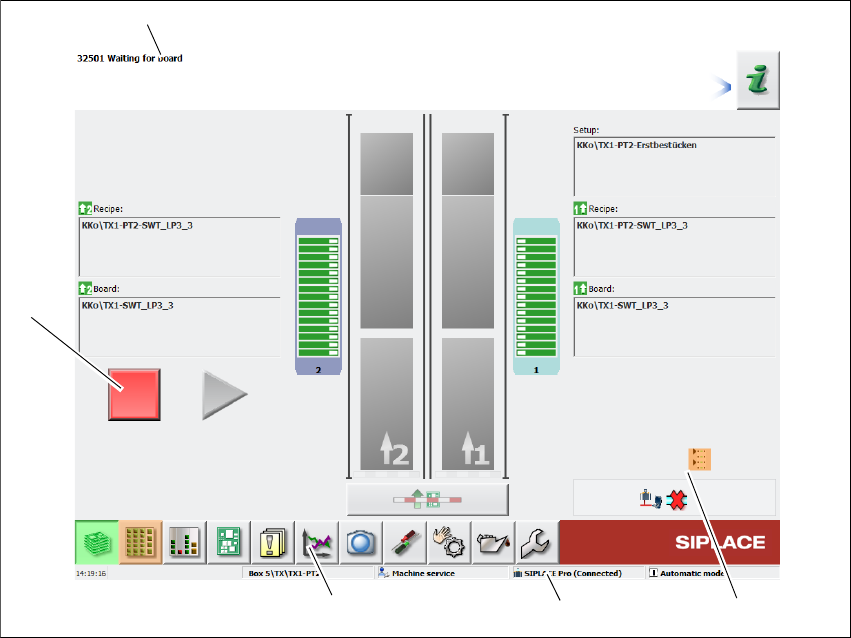

Rys. 5.5 - 1 Komponenty pola obsługi w widoku "Produkcja" ( na przykładzie SIPLACE SX)
Legenda
(1) Pole stanu (wskaźnik stanów i błędów)
(2) Sekcja edycji / Sekcja wskaźnikowa
(3) Pasek symboli
(4) Wiersz informacyjny
(5) Wskaźnik zmienionej konfiguracji i dodatkowych opcji, np.trybu kodu kreskowego
(1)
(2)
(3)
(4)
(5)
