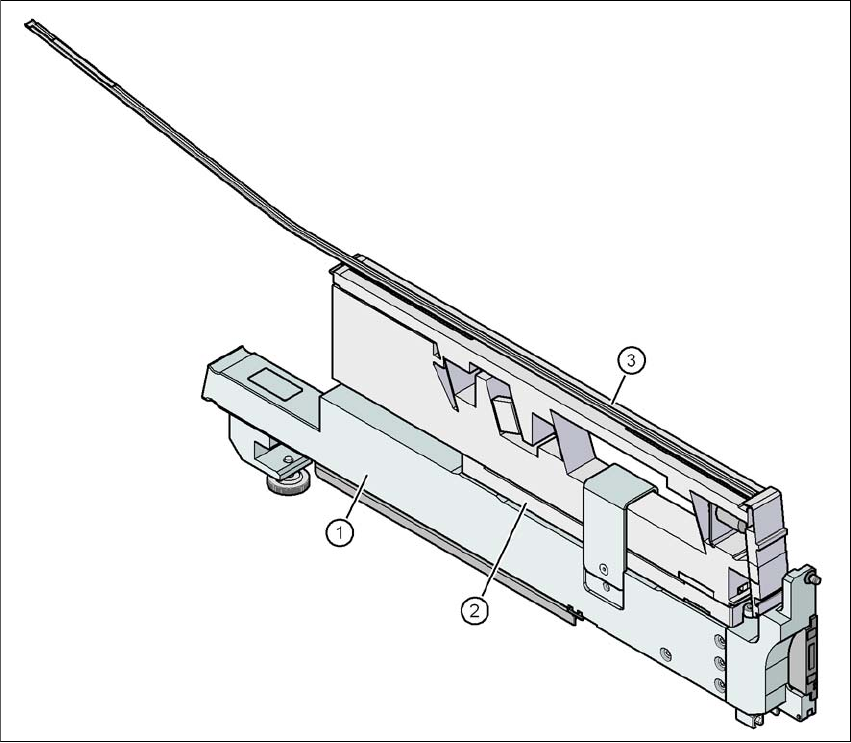

Rys. 3.10 - 6 Adapter modułów podajnikowych z wibracyjnym przenośnikiem wzdłużnym
(1) Adapter modułów podajnikowych (nr kat. 00141305-xx)
(2) Płytka adapterowa 16,5 mm (zawarta w zakresie dostawy)
(3) Podłużny przenośnik wibracyjny typu 3 (nr artykułu 00142031-xx)
Szerokość 34,4 mm
Liczba ścieżek na moduł podajnikowy 1, 2 lub 3
3
Liczba zajętych miejsc montażu modułów podajnikowych3 3
Zapas podzespołów Na magazynek prętowy maks. 150 szt., 3
zależnie od długości podzespołów 3
Specyficzne dane dla magazynków prętowych Szerokość 9,5 mm / 3 szt. 3
Szerokość 15 mm / 2 sztuki 3
Szerokość > 15 mm / 1 sztuka 3
Szerokość 30 mm / 1 sztuka 3
Czas wibrowania nastawny w SIPLACE Pro w zakresie od 400 do ponad
1000 ms
3
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 3 Dane techniczne i zespoły
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 3.10 Moduły podajnikowe X
165
3.10.4.3 Adapter modułów podajnikowych z Reject Conveyor (modułem odrzutów)
3
Rys. 3.10 - 7 Adapter modułów podajnikowych z Reject Conveyor
(1) Adapter modułów podajnikowych (nr kat. 00141305-xx)
(2) Płytka adapteru do podajnika Reject Conveyor (nr artykułu 00141308-xx)
(3) Reject Conveyor (moduł odrzutowy)
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
3.10 Moduły podajnikowe X Od wersji oprogramowania SR.713.1 Wydanie 12/2020
166
3.10.5 Interfejs zasilania i danych (EDIF) do modułów podajnikowych X
Nr kat. 00141247-xx Interfejs zasilania i danych do modułu podajnikowego X
3
Rys. 3.10 - 8 Złącze zasilania i danych do modułów podajnikowych X
(1) Przycisk zwalniający do zwalniania zapadki ryglującej
(2) Panel obsługowy
(3) Kabel sygnałowy
(4) Kabel energetyczny
(5) Obudowa elektroniki
(6) Rozkładane nóżki
(7) Profil Omega do prowadzenia modułów podajnikowych
(8) Zapadka ryglująca
(9) Otwór do zamocowania przedniego kołka ustalającego modułu podajnikowego
(10) Podstawa
(11) Uchwyt rolek taśmy
