5.10 Uzbrajanie modułów podajnikowych
5.10.1 Wskazówki dotyczące obsługi modułów podajnikowych
Moduły podajnikowe to urządzenia precyzyjne. Dlatego z modułami podajnikowymi należy obcho-
dzić się delikatnie.
Unikaj uderzania modułów podajnikowych o przeszkody.
Uważaj, aby moduły podajnikowe nie upadały.
Do konserwacji używaj tylko odpowiednich narzędzi.
5.10.2 Zdejmowanie modułów podajnikowych X ze stołu na podzespoły
5

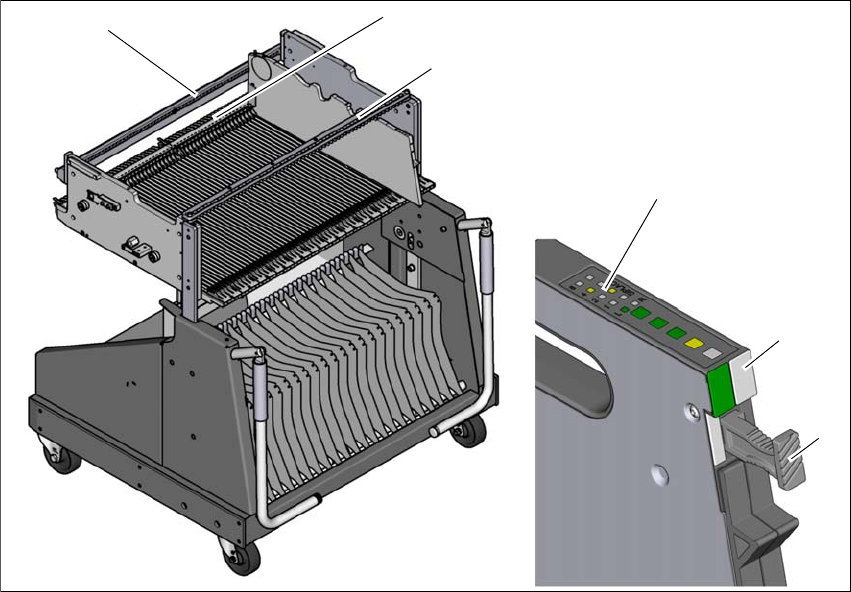

Rys. 5.10 - 1 Zdejmowanie modułów podajnikowych ze stołu na podzespoły elektroniczne
(1) Uchwyt do wyjmowania
(2) Wyświetlacz stanu
(3) Wskaźniki LED
(4) Pasek do kontroli wysokości przenośnika
(5) Zapadka do ryglowania modułów podajnikowych
(6) Listwa centrująca
(2)
(1)
(4)
(5)
(6)
(3)
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 5 Zadania do wykonania przy automacie montażowym
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 5.10 Uzbrajanie modułów podajnikowych
267
5
W stanie gotowym do pracy świecą się wskazania staniu (poz. 2 na rys. 5.10 - 1, strona 266) zie-
lony, gdy moduł podajnikowy jest zawarty w obecnym wyposażeniu. Jeżeli moduł podajnikowy nie
jest zawarty w aktualnym wyposażeniu, wskaźnik stanu pozostaje ciemny.
Moduł podajnikowy jest zaryglowany zapadką w stole na podzespoły elektroniczne i nie można
go wyciągnąć. Aby zdjąć moduły podajnikowe ze stołu na podzespoły, należy wykonać następu-
jące czynności:
Nacisnąć uchwyt pobierania (poz. 1 na rys. 5.10 - 1, strona 266). Uchwyt do wyjmowania wy-
skoczy i wskaźnik stanu zgaśnie.
Odczekać około 1 s, aż blokada (poz. 4 na il. 5.10 - 1, strona 266) zwolni moduł podajnikowy.
Wyciągnij moduł podajnikowy za uchwyt do wyjmowania ze stołu na podzespoły. Jeżeli prze-
rwa potrwa dłużej niż 5 sekund, moduł podajnikowy zostanie z powrotem zaryglowany.
Wskaźnik stanu zapala się na czerwono.
Zatrzaśnij ponownie uchwyt do wyjmowania. Jeżeli moduł podajnikowy jest zawarty w obec-
nym wyposażeniu, wskaźnik stanu zaświeci kolorem zielonym, a diody LED będą znów wska-
zywać numer ścieżki i skok.
5 Zadania do wykonania przy automacie montażowym Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
5.10 Uzbrajanie modułów podajnikowych Od wersji oprogramowania SR.713.1 Wydanie 12/2020
268
5.10.3 Wkładanie modułów podajnikowych X
5.10.3.1 Kontrola modułu podajnikowego X przed zastosowaniem
Przed założeniem modułu podajnikowego do stołu na podzespoły sprawdź, czy są spełnione na-
stępujące warunki:
Moduł podajnikowy musi być w nienagannym stanie.
Sprawdzić przez lekkie dotknięcie, czy kołyska folii kryjącej (poz. 2 na rys. 5.10 - 2, strona
269
) nie zakleszcza się.
Sprawdzić, czy w obszarze okienka odbiorczego (poz. 3 na rys. 5.10 - 2, strona 269) nie wy-
stępują luźne podzespoły.
5
5
Naciśnij nieco do przodu dźwignię (poz. 4 na rys. 5.10 - 2, strona 269) do otwierania okienka
odbiorczego (poz. 3 na rys. 5.10 - 2
, strona 269). Okienko odbiorcze zostanie przy tym nieco
uniesione.
5
Usunąć luźne podzespoły spod okienka odbiorczego.
Zamknij okienko odbiorcze (poz. 3 na rys. 5.10 - 2, strona269), cofając dźwignię (poz. 4 na
il. 5.10 - 2
, strona 269).
Usuń luźne podzespoły ze stołu na podzespoły za pomocą pędzla lub odkurzacza z odpo-
wiednią dyszą.
5
WSKAZÓWKA
Przed wysypaniem podzespołów z modułu podajnikowego należy opróżnić półkę na
podzespoły odpadowe (poz. 5 na rys.5.10 - 2
, strona 269).
WSKAZÓWKA
Naprężona folia kryjąca transportuje przy założonym taśmie dalej taśmę i odsłania po-
dzespoły.
Nie naciskać dźwigni (poz. 4 na il. 5.10 - 2, strona 269), gdy taśma jest założona.
WSKAZÓWKA
Jeżeli taśma jest już założona, przyciąć ją równo z przednią krawędzią modułu po-
dajnikowego. Powinny być widoczne jeszcze 2 otwory perforacji.
