6.5.2 Przegląd
6

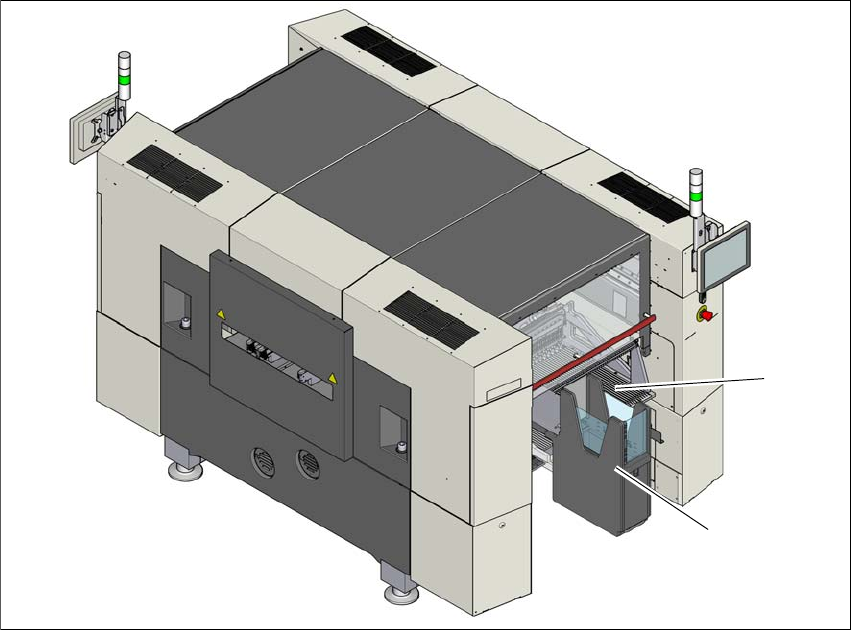

Rys. 6.5 - 1 SIPLACE JTF-M w SIPLACE SX1/SX2
(1) Nieruchomy stół na podzespoły
(2) JTF-M
(1)
(2)
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 6 Rozszerzenia stacji
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 6.5 SIPLACE JTF-M
319
6.5.3 Dane techniczne
6
SIPLACE JTF-M
Szerokość
177mm
Wysokość
587mm
Specyfikacja magazynka powierzchnio-
wego JEDEC
Pojemność
Magazynek powierzchniowy cienki 18 magazynków powierzchniowych
JEDEC
Magazynek powierzchniowy gruby 14 magazynków powierzchniowych
JEDEC
Czas wymiany magazynka powierzch-
niowego
Posuw n po n+1 3,5 s
Posuw 1 po 18 10 s
Posuw 18 po 1 8,9 s
Kaseta
Wymiary ok. 330 mm x 150 mm x 230 mm
Maks. masa załadunku 2,7 kg (po 150 g przy 18 posuwach)
Układ pneumatyczny
5,2 bar do 9 bar
Zużycie sprężonego powietrza
< 28,3 NL/min.
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
6.5 SIPLACE JTF-M Od wersji oprogramowania SR.713.1 Wydanie 12/2020
320
6.5.4 Wymiary z JTF-M
6

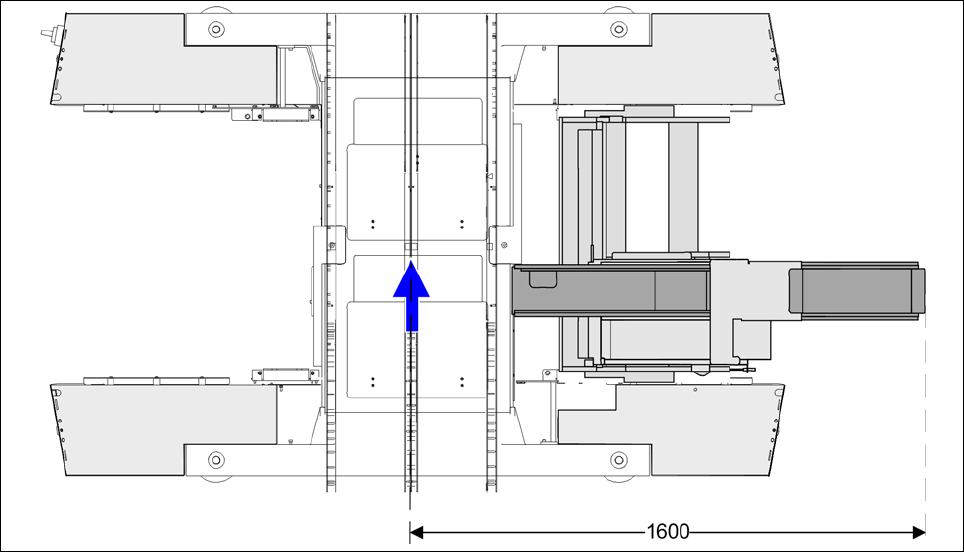

Rys. 6.5 - 2 Wymiary automatu montażowego SX z JTF-M
