1 Wprowadzenie Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
1.2 Przegląd Od wersji oprogramowania SR.713.1 Wydanie 12/2020
20
1.2 Przegląd
1.2.1 SIPLACE SX1/SX2 V3
W modelach SIPLACE SX1/SX2 V3 standardem jest ekran dotykowy typu „multitouch” bez kla-
wiatury. W modelu SIPLACE SX1/SX2 V3 zamiast standardowego ekranu dotykowego „multi-to-
uch”, na obu panelach obsługi można zainstalować ekran LCD 15″.
1

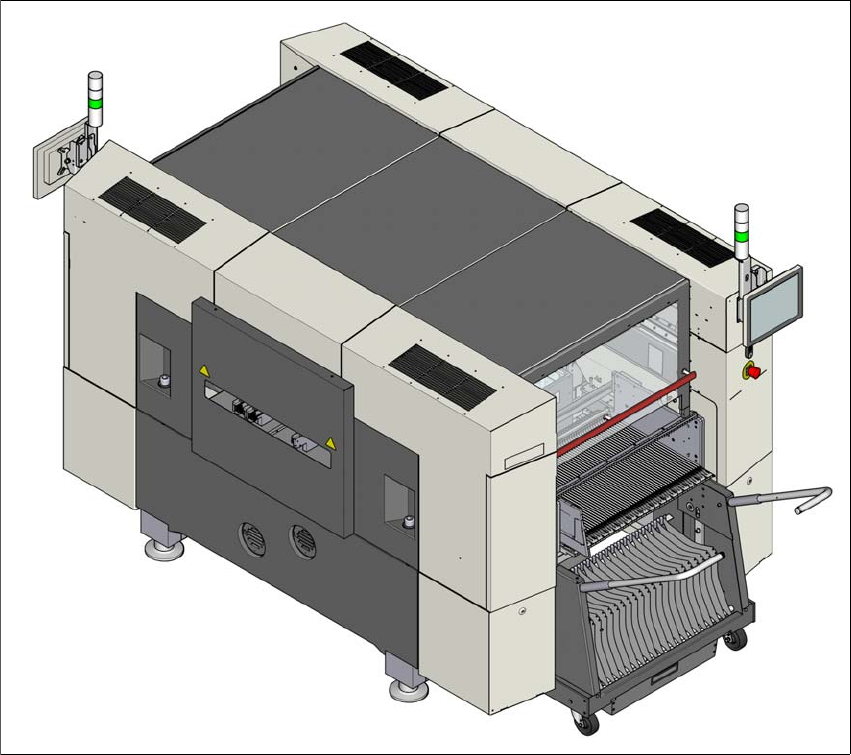

Rys. 1.2 - 1 Automat montażowy SIPLACE SX1/SX2 V3
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 1 Wprowadzenie
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 1.2 Przegląd
21
1.2.2 SIPLACE SX1/SX2 V2
W modelach SIPLACE SX1/SX2 V2 ekran LCD 15″ z klawiaturą jest wyposażeniem standardo-
wym.
1

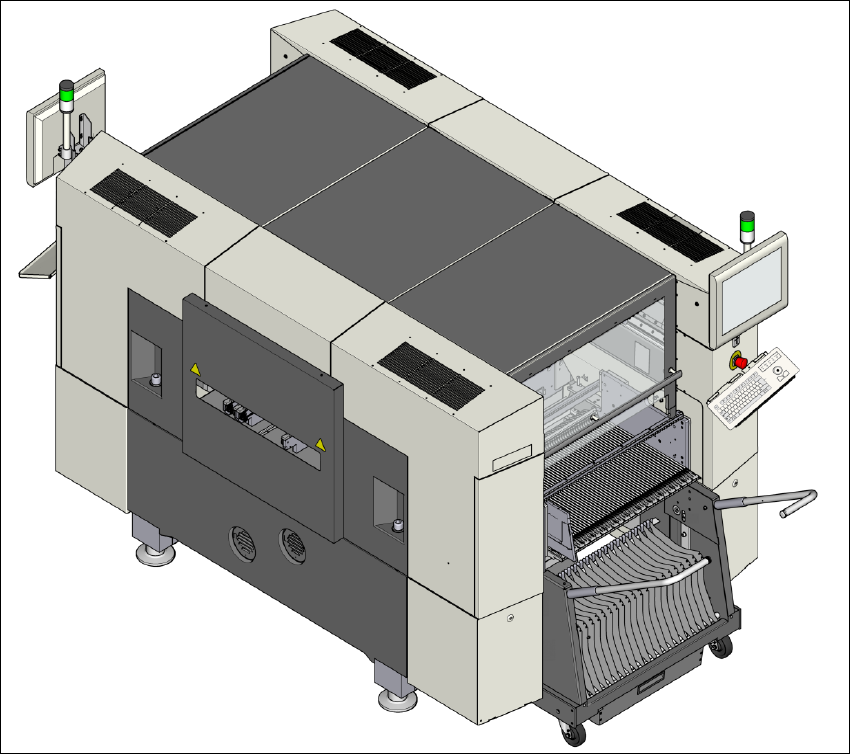

Rys. 1.2 - 2 Automat montażowy SIPLACE SX1/SX2 V2
1 Wprowadzenie Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
1.3 Opis automatu montażowego Od wersji oprogramowania SR.713.1 Wydanie 12/2020
22
1.3 Opis automatu montażowego
Automaty montażowe SIPLACE SX1 i SX2 wyróżniają się
– najwyższą precyzją,
– dużą elastycznością konfiguracji,
– modułową konstrukcją głowicy i portalu,
– wydajnością uzbrajania sięgającą do zakresu technologicznego High-End oraz
– szerokim zakresem podzespołów elektronicznych, od podzespołów 03015 aż do wielkości
125 mm x 10 mm.
Do przetwarzania podzespołów może być użyty jeden z trzech wariantów uzbrajania:
– metoda Collect&Place,
– metoda Pick&Place oraz
– kombinacja metod Collect&Place i Pick&Place (tryb mieszany).
Automat montażowy SIPLACE SX1 posiada jeden portal, a automat montażowy SIPLACE SX2
posiada dwa portale. Dzięki opracowanej w firmie SIPLACE zasadzie modułowości głowic i portali
można łatwo i szybko wymieniać głowice uzbrajające i portale. Przegląd konfiguracji głowic uzbra-
jających znajduje się w rozdziale 1.3.3
, od strony 26.
Głowice montażowe można szybko i precyzyjnie pozycjonować w kierunku X i Y za pomocą silni-
ków liniowych.
Transport płytek obwodów drukowanych może się odbywać albo przenośnikiem pojedynczym
SIPLACE, albo elastycznym przenośnikiem podwójnym SIPLACE.
Do dostarczania elementów elektronicznych służą dwa miejsca montażu modułów, które wraz z
wózkiem elementów elektronicznych mogą być wyposażone w maks. 60 ścieżek.
Alternatywnie można na każdym z dwóch miejsc montażu modułów zadokować rozdzielacz Waf-
fle-Pack (WPC5 lub WPC6). Jeżeli jedno ze stanowisk jest wyposażone w WPC5/WPC6, wów-
czas na pozostałym miejscu montażu modułów musi być ustawiony wózek elementów
elektronicznych z 30 ścieżkami.
