2 Bezpieczeństwo eksploatacji Inst rukcja eksploatacji SIPL ACE SX 1/SX2 edycja V2 i V3 2.6 Urządzenia zabezpieczające O d wersji oprogramowania SR.713.1 Wydanie 12/2020 76 2.6 Urządzenia zabezpieczające 2.6.1 Kołp aki o…
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 2.5 Instrukcje bezpieczeństwa pracy automatów montażowych SX1/SX2
75
2.5.11 Zasady bezpieczeństwa przy opróżnianiu pojemnika na odpady taśmy
W celu opróżnienia pojemnik na odpady taśmy musi zostać wyjęty z wózka na podzespoły. Istnieje
przy tym niebezpieczeństwo przytrzaśnięcia kciuka. Dla zapobieżenia temu należy przestrzegać
wskazówek bezpieczeństwa podanych w rozdziale 5.8.2
, strona 260.
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
2.6 Urządzenia zabezpieczające Od wersji oprogramowania SR.713.1 Wydanie 12/2020
76
2.6 Urządzenia zabezpieczające
2.6.1 Kołpaki ochronne
Pokrywy i kołpaki ochronne służą jako osłony i zapobiegają dostępowi do wnętrza automatu.
2
2

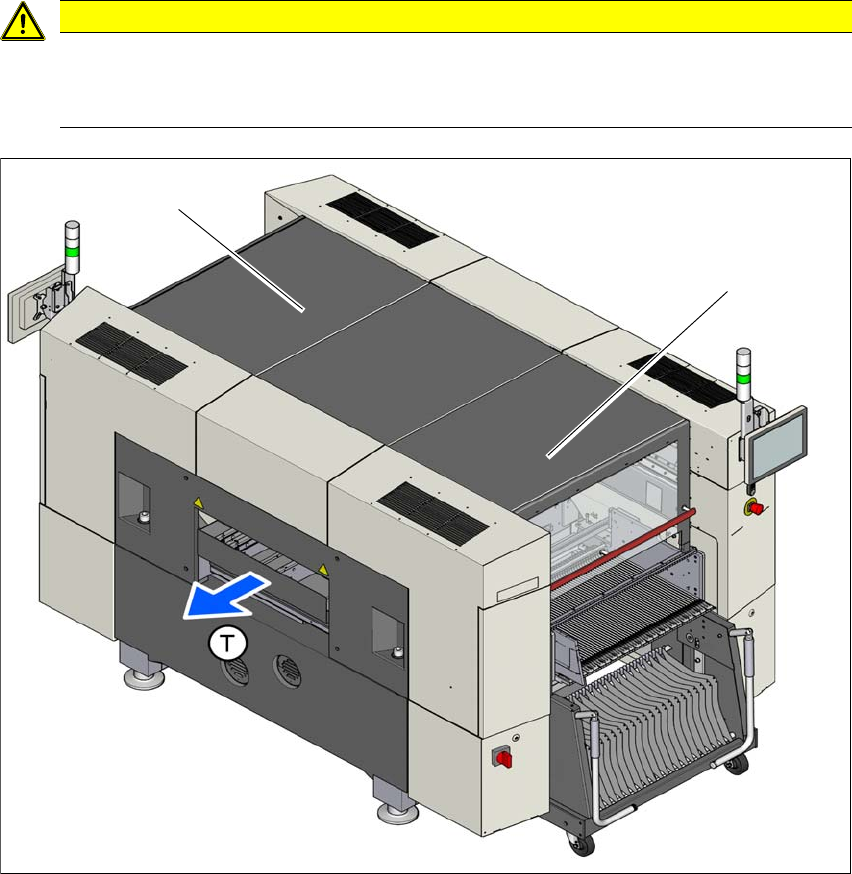

Rys. 2.6 - 1 Kołpaki ochronne
(1) Kołpak ochronny na miejscu montażu modułów 1
(2) Kołpak ochronny na miejscu montażu modułów 2
Obszar przesuwu portali jest przykryty dwoma otwieranymi kołpakami ochronnymi (poz. 1 i 2).
OSTROŻNIE
Niebezpieczeństwo uszkodzenia!
Pokrywy i kołpaki ochronne mogą zostać uszkodzone przy zbyt wysokim obciążeniu.
Nie wchodzić ani nie stąpać po pokrywach i kołpakach ochronnych.
(1)
(2)
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 2.6 Urządzenia zabezpieczające
77
Funkcja 2
Jeżeli jeden z kołpaków zostanie otwarty w górę, następuje natychmiastowe odłączenie zasilania
osi portali. Osie portali zatrzymują się. Na ekranie wyprowadzany jest komunikat "Zamknij
osłonę".
Zamknąć kołpaki i nacisnąć przycisk uruchamiania (poz. 1 na rys. 2.6 - 2), w celu kontynuacji
uzbrajania.
2
Rys. 2.6 - 2 Położenie przycisków uruchamiania i zatrzymywania w automacie montażowym
(1) Przycisk uruchamiania (biały) na automacie montażowym
(2) Przycisk zatrzymywania (czarny) na automacie montażowym
2
WSKAZÓWKA
W modelach SIPLACE SX1/SX2 V2
Panel obsługi SIPLACE SX1/SX2 widoczny jest w Rozdział 6.16 na stronie 338.
(2)
(1)
