6 Rozszerzenia stacji Instrukcja e ksploatacji SIPLACE SX1/SX2 ed ycja V2 i V3 6.4 Zmieniacz Waffle Pack (WPC5 /WPC6) Od wersji oprogramowania S R.713.1 Wydanie 12/2020 312 6.4.5.2 Elektryczne wartości przyłączeniowe 6 6…
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 6 Rozszerzenia stacji
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 6.4 Zmieniacz Waffle Pack (WPC5/WPC6)
311
6.4.5 Dane techniczne
6.4.5.1 Wymiary, masa
6
Wymiary zmieniacza WPC5/WPC6
Długość x szerokość
Wysokość
przy wys. przenośnika płytek drukowanych 900 mm
przy wys. przenośnika płytek drukowanych 930 mm
przy wys. przenośnika płytek drukowanych 950 mm
1520 mmx360 mm
1430mm
1460mm
1480mm
Masa zmieniacza WPC5
Wyposażenie podstawowe (z kasetami i uchwytami magazynków powierzchnio-
wych)
Pełne wyposażenie (z uchwytami magazynków powierzchniowych i kasetą z
podzespołami)
ok. 270 kg
ok. 320 kg
Masa zmieniacza WPC6
Wyposażenie podstawowe (z kasetami i uchwytami magazynków powierzchnio-
wych)
Pełne wyposażenie (z uchwytami magazynków powierzchniowych i kasetą z
podzespołami)
ok. 280 kg
ok. 330 kg
Obciążenie powierzchniowe zmieniacza WPC5/WPC6 ≤ 25 N/cm²
Ciężar podstawy magazynków powierzchniowych 0,8 kg
Wymiary uchwytów magazynków powierzchniowych (dł. x szer. x wys.) 360 mm × 260 mm x 6 mm
Wymiary magazynka powierzchniowego (dł. x szer. x wys.) 347 mm x 235 mm x 15 mm
Wysokość magazynka powierzchniowego wraz z podzespołem
Standardowa (wszystkie poziomy zajęte)
WPC5
WPC6
Wysokie podzespoły (pominięcie poziomów)
WPC5
WPC6
Wysokie podzespoły
(na życzenie z Very High Force TwinStar (VHF TH)
*a
WPC5
*b
WPC6
*b
15 mm
15 mm
29 mm
29 mm
45 mm
45 mm
Podziałka między poziomami 17 mm (± 2 mm)
Pojemność 28 uchwytów magazynków po-
wierzchniowych
Czas wymiany uchwytów magazynków powierzchniowych
przez 1 poziom
przez 10 poziomów
przez 27 poziomów
1,9 s
2,3 s
2,8 s
*)a Od numeru serii B3xxx (WPC5) / C3xxx (WPC6)
*)b 45 mm odnosi się do osi doprowadzającej (wysokość podzespołu + wysokość magazynka powierzchniowego).
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
6.4 Zmieniacz Waffle Pack (WPC5/WPC6) Od wersji oprogramowania SR.713.1 Wydanie 12/2020
312
6.4.5.2 Elektryczne wartości przyłączeniowe
6
6.4.5.3 Dopuszczalne parametry środowiskowe
6
Napięcie przyłącza 3 x 200 V~ ± 5 %; 50/60 Hz (Japonia)
3 x 208 V~ ± 5 %; 50/60 Hz (USA)
3 x 230 V~ ± 5 %; 50/60 Hz
3 x 380 V~ ± 5 %; 50/60 Hz
3 x 400 V~ ± 5 %; 50/60 Hz (Europa)
3 x 415 V~ ± 5 %; 50/60 Hz
Znamionowa moc pozorna 1,5 kVA
Znamionowa moc czynna 1,0 kW
Temperatura pomieszczenia od 15°C do 35°C
Wilgotność względna powietrza 30 - 75%
(średnio nie wyższa niż 45%, aby w każdym przypadku
wykluczyć kondensację na zmieniaczu Waffle-Pack.)
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 6 Rozszerzenia stacji
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 6.4 Zmieniacz Waffle Pack (WPC5/WPC6)
313
6.4.6 Promienie manewrowe zmieniacza WPC5/WPC6
6

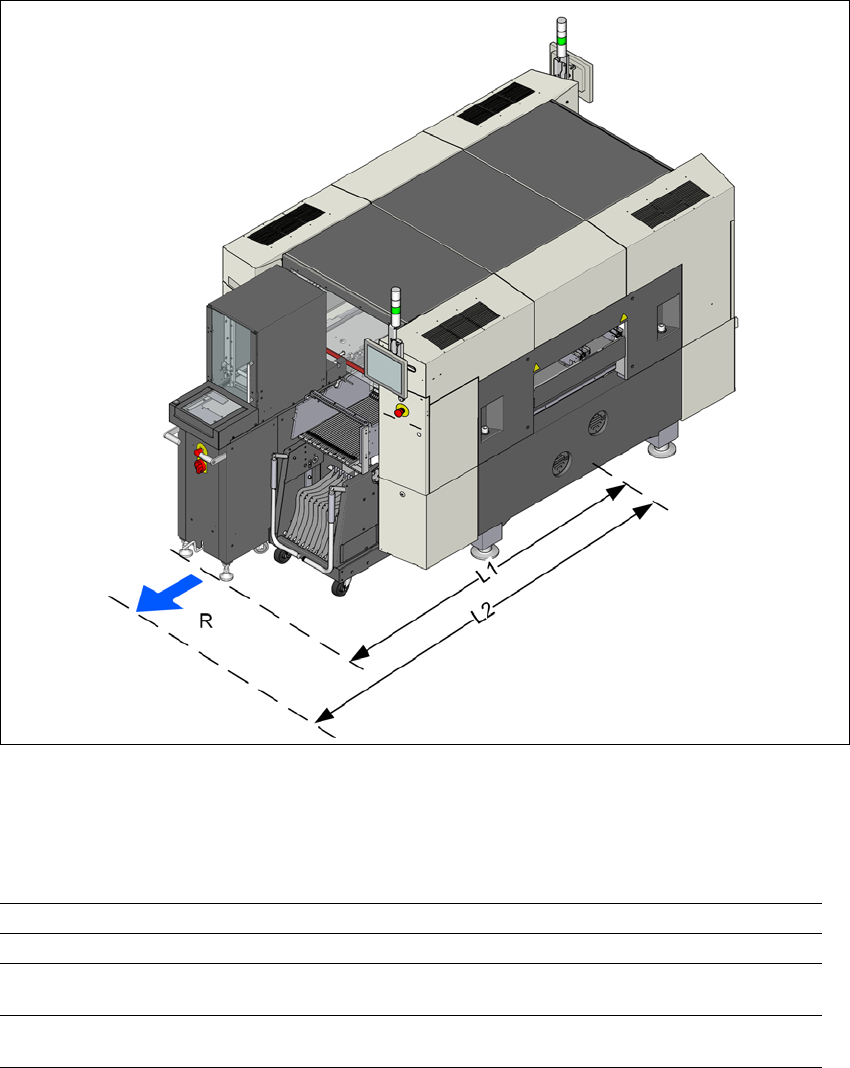

Rys. 6.4 - 2 Promienie manewrowe zmieniacza WPC5/WPC6 automatów montażowych SX1/SX2
Promienie manewrowe R zmieniacza WPC5/WPC6 automatów montażowych SX1/SX2:
6
Miejsce montażu modułów 1 Miejsce montażu modułów 2
Promień manewrowy 750mm 750mm
Odległość L1: środek maszyny
do krawędzi zewnętrznej WPC
1860mm 1860mm
Odległość L2: Środek maszyny
względem ściany
2610mm 2610mm
