6 Rozszerzenia stacji Instrukcja e ksploatacji SIPLACE SX1/SX2 ed ycja V2 i V3 6.1 Zmieniacz pipet Od wersji oprogramowania SR.713.1 Wydanie 12/ 2020 304 6.1.4.3 Położenie zmieniacza pipet do gło wicy SIPLACE T winSt ar …
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 6 Rozszerzenia stacji
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 6.1 Zmieniacz pipet
303
6.1.4.2 Dane techniczne
6
6
Zmieniacz pipet do głowicy SIPLACE TwinStar
Liczba magazynków maks. 8 magazynków na maks. 16 garaży pipet
Liczba garaży pipet dowolnie konfigurowalne
Konfiguracja standardowa 3 magazynki, każdy z dwoma garażami na pipety
1 magazynek z jednym garażem na pipety
Typy pipet 4 z adapterem
5xx (standard)
9 z adapterem
pipeta specjalna, chwytak
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
6.1 Zmieniacz pipet Od wersji oprogramowania SR.713.1 Wydanie 12/2020
304
6.1.4.3 Położenie zmieniacza pipet do głowicy SIPLACE TwinStar
6

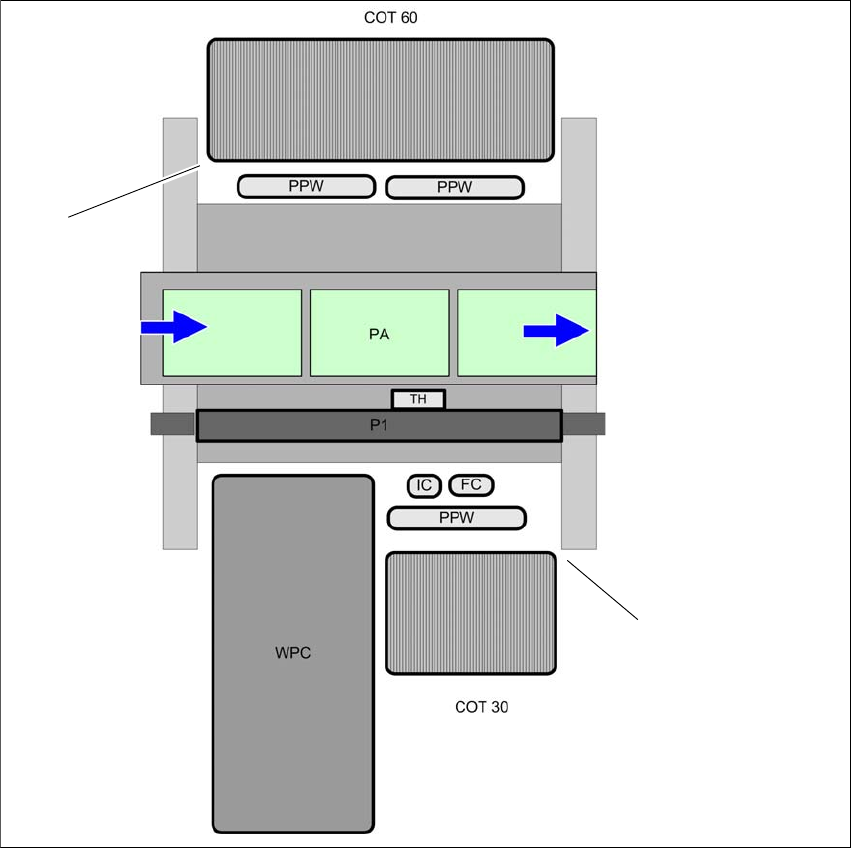

Rys. 6.1 - 11 Położenie zmieniaczy pipet dla SIPLACE TwinStar - przykład
6
(1) Wózek na podzespoły 60 na pozycji wewnętrznej
(2) Wózek na podzespoły 30 na pozycji zewnętrznej
(PPW) Zmieniacz pipet
(PA) Strefa uzbrajania
(1)
(2)
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 6 Rozszerzenia stacji
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 6.1 Zmieniacz pipet
305
6.1.4.4 Montaż
Zmieniacz pipet jest zamocowany do zespołu wciągowego wózka na podzespoły .
6

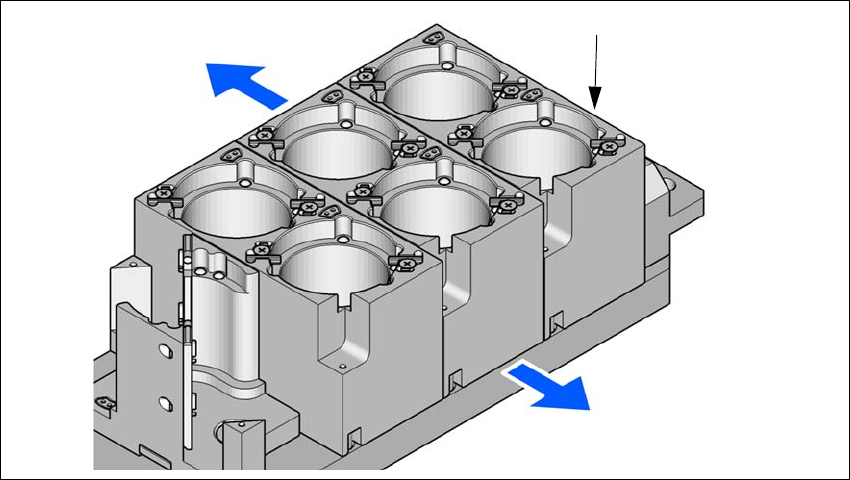

Rys. 6.1 - 12 Pozycja montażowa
(1) Otwór znacznikowy
(2) Strona operatora
(3) Strzałka wskazuje kierunek transportu płytek drukowanych
6
Ustaw zmieniacz pipet tak, aby otwór znacznikowy (poz. 1) był widziany przez operatora po
lewej stronie.
6.1.4.5 Pipety specjalne
Automaty montażowe SIPLACE montują podzespoły elektroniczne zgodnie ze standardowym
spektrum SMT.
Firma ASM stale rozwija specjalne pipety.
Pipety specjalne są dostępne do wszystkich głowic uzbrajających, aby umożliwić wykonywanie
zleceń uzbrajania z maksymalną prędkością, precyzją i elastycznością. Zastosowanie automa-
tycznych zmieniaczy pipet skraca czas przezbrajania niezbędnego przy zmianie produktu.
W sprawie wykonania magazynków specjalnych i chwytaków również należy się zwracać do firmy
ASM.
6.1.4.6 Pojemnik zrzutowy na podzespoły do głowicy SIPLACE TwinStar
Do głowicy SIPLACE TwinStar można zainstalować pojemnik zrzutowy na podzespoły. Jest on
usytuowany obok modułu Finepitch-Vision.
(1)
(2)
(3)
