Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 2 Bezpiec zeństwo eksploatacji Od wersji oprogramowania SR.713. 1 Wydanie 12/2020 2.2 Tabliczki o strzegawcze 45 2.2.3 T abliczki ostrzegawcze na automacie mont ażow…
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
2.2 Tabliczki ostrzegawcze Od wersji oprogramowania SR.713.1 Wydanie 12/2020
44
2.2.2.6 Tabliczka ostrzegawcza W 209
2
Poz. W 209 na il. 2.2 - 1, strona 40 i 2.2 - 2, strona 41, nr artykułu 03009349-01
(Liczba sztuk na automat: 2)
2
2
2
2
2
2
2
2
2
2
Dla krajów takich jak: Australia, Kanada, Meksyk i USA
zamiast żółtego pierścienia na przyciskach ZATRZYMA-
NIA AWARYJNEGO tabliczka ostrzegawcza W209 jest
przyklejona na zestawie do montażu.
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 2.2 Tabliczki ostrzegawcze
45
2.2.3 Tabliczki ostrzegawcze na automacie montażowym (tabliczki w wersji dla
Chin)

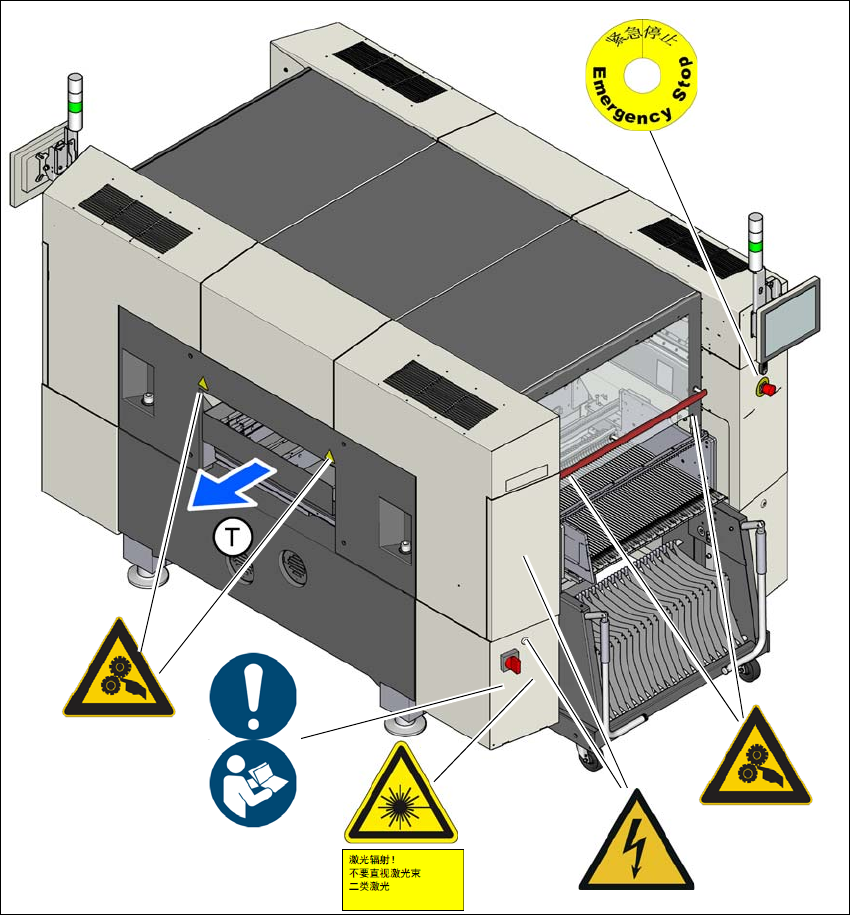

Rys. 2.2 - 3 Tabliczki ostrzegawcze – miejsce montażu modułów 1 – tabliczki w wersji dla Chin
Poz. M 002, nr katalogowy 03155798-01
Poz. W 204-CN, nr katalogowy 03149290-01
Poz. W 209-CN, nr katalogowy 03149080 -01
Poz. W 012, nr katalogowy 03155378-01
Poz. W 004-CN, nr katalogowy 03155348-01
(1) Tabliczka z napisem „Laser”, nr kat. 03155432-01
(T) Kierunek transportu płytek drukowanych
W 209-CN
W 204-CN
M 002
W 012
W 204-CN
W 004-CN
(1)
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
2.2 Tabliczki ostrzegawcze Od wersji oprogramowania SR.713.1 Wydanie 12/2020
46
Rys. 2.2 - 4 Tabliczki ostrzegawcze – miejsce montażu modułów 2 – tabliczki w wersji dla Chin
Poz. W 204-CN, nr katalogowy 03149290-01
Poz. W 209-CN, nr katalogowy 03149080 -01
Poz. W 012, nr katalogowy 03155378-01
(T) Kierunek transportu płytek drukowanych
W 204-CN
W 204-CN
W 209-CN
W 012
