Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 3 Dane te chniczne i zespoły Od wersji oprogramowania SR.713.1 Wydanie 12/2020 3.11 Wózek na p odzespoły elektroniczne 175 3.1 1.5 Wymiary wózka na podzespoły 3 Rys.…
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
3.11 Wózek na podzespoły elektroniczne Od wersji oprogramowania SR.713.1 Wydanie 12/2020
174
3.11.4 Znaczniki na wózku na podzespoły elektroniczne
3

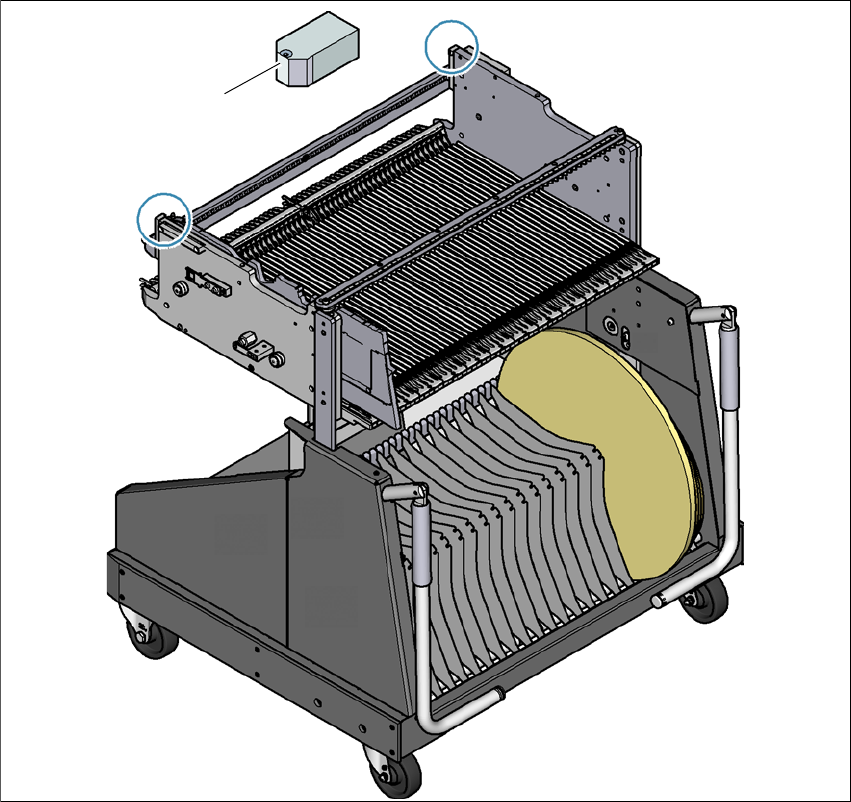

Rys. 3.11 - 3 Znaczniki na wózku na podzespoły elektroniczne
(1) Znaczniki na wózku na podzespoły elektroniczne
Po zadokowaniu wózka na podzespoły elektroniczne automat montażowy mierzy znaczniki
wózka.
W przypadku podzespołów o długości krawędzi mniejszej niż 0,5 mm, czyli podzespołów 0402 i
mniejszych, przed odbiorem pierwszego podzespołu wyznaczane jest położenie podzespołu z
kieszenią taśmy.
(1)
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 3 Dane techniczne i zespoły
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 3.11 Wózek na podzespoły elektroniczne
175
3.11.5 Wymiary wózka na podzespoły
3

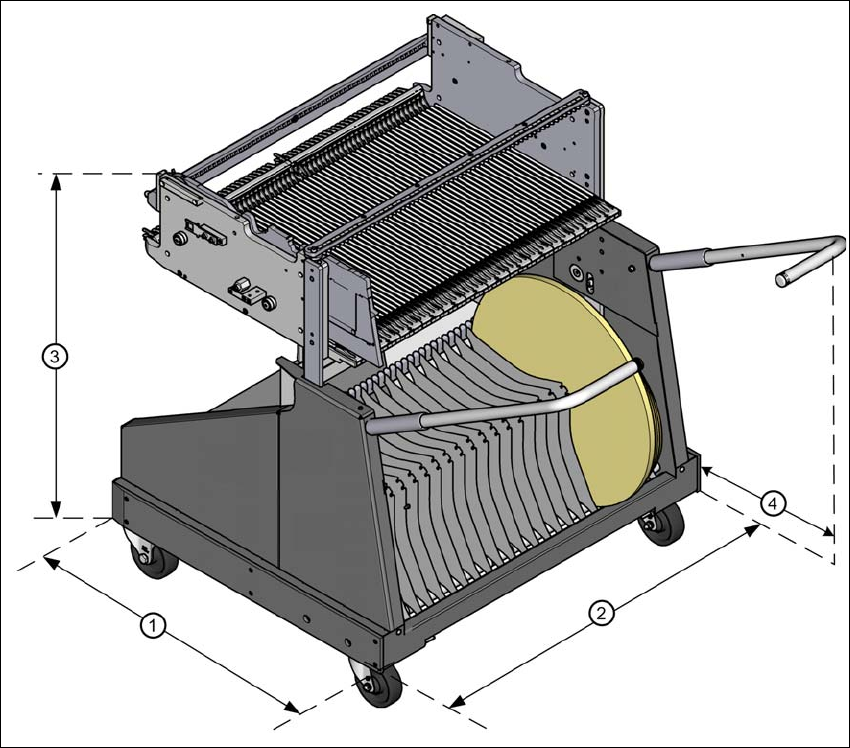

Rys. 3.11 - 4 Wymiary wózka na podzespoły SIPLACE SX1/SX2, wszystkie wymiary w milimetrach
(1) długość = 760 mm
(2) szerokość = 864 mm
(3) wysokość (zależnie od wyregulowanej wysokości
– przy 900 mm = 934 mm
– przy 930 mm = 964 mm
– przy 950 mm = 984 mm
(4) Odległość rozłożonych uchwytów = 476 mm
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
3.11 Wózek na podzespoły elektroniczne Od wersji oprogramowania SR.713.1 Wydanie 12/2020
176
3.11.6 Stół na podzespoły SIPLACE SX1/SX2
Przednią prowadnicę ślizgową modułów podajnikowych wkłada się w element ułatwiający wpro-
wadzanie. Moduł wprowadzający przesuwa się przy wsuwaniu na prowadnicy aż do listwy oporo-
wej. W otwór centrujący na listwie oporowej wchodzi kołek centrujący "przedni" modułu
podajnikowego X. Jednocześnie zapadka ryglująca stołu na podzespoły zazębia się z rolką blo-
kującą modułu podajnikowego. Kołek centrujący "tylny" na górnej powierzchni modułu podajniko-
wego wchodzi w wycięcie listwy centrującej.
3

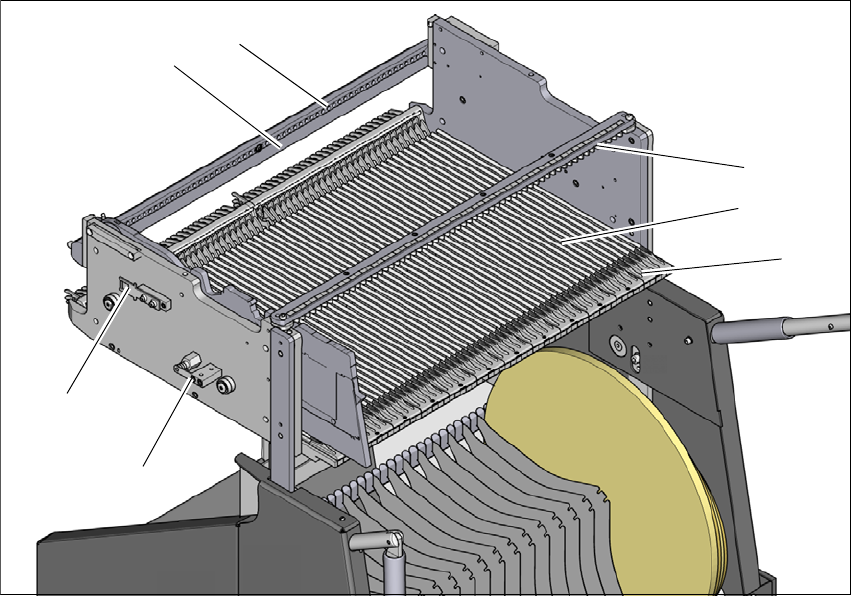

Rys. 3.11 - 5 Stół na podzespoły, widok z tyłu
(1) Element ułatwiający wprowadzanie
(2) Profil prowadzący (
Ωprofil)
(3) Listwa centrująca na kołek ustalający "tył" do modułów podajnikowych X
(4) Listwa ograniczająca
(5) Otwory ustalające
(6) Języczek przełączający do wyłącznika bezpieczeństwa obwodu ZATRZYMANIA AWARYJ-
NEGO
(7) Blokada
(1)
(2)
(3)
(4)
(5)
(6)
(7)
