6 Rozszerzenia stacji Instrukcja e ksploatacji SIPLACE SX1/SX2 ed ycja V2 i V3 6.16 Ekran LCD z klawiaturą Od wersji oprogramowania SR.713.1 Wyd anie 12/2020 338 6.16 Ekran LCD z klawiaturą W modelach SIPLACE SX1/SX2 V2 …
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 6 Rozszerzenia stacji
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 6.15 Smart Pin Support
337
6

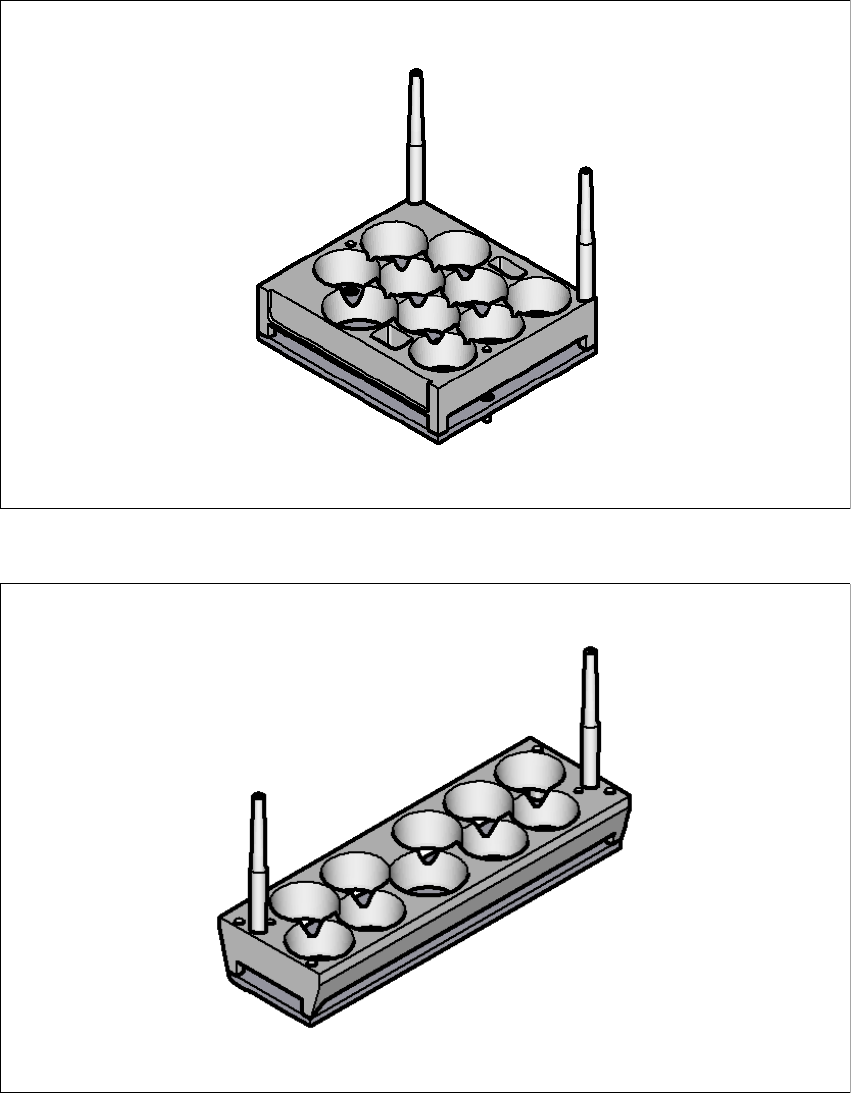

Rys. 6.15 - 3 Smart Pin Support - typ magazynka Q10
6
Rys. 6.15 - 4 Smart Pin Support - typ magazynka L10
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
6.16 Ekran LCD z klawiaturą Od wersji oprogramowania SR.713.1 Wydanie 12/2020
338
6.16 Ekran LCD z klawiaturą
W modelach SIPLACE SX1/SX2 V2 ekran LCD 15″ z klawiaturą jest wyposażeniem standardo-
wym.
W modelu SIPLACE SX1/SX2 V3 zamiast standardowego ekranu dotykowego „multi-touch”, na
obu panelach obsługi można zainstalować ekran LCD 15″.
6
Rys. 6.16 - 1 Ekran LCD z klawiaturą
(1) Ekran LCD
(2) Przycisk uruchamiania (biały) na automacie montażowym
(3) Przycisk zatrzymywania (czarny) na automacie montażowym
(4) Klawiatura
(1)
(4)
(2)
(3)
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 7 Konserwacja
Od wersji oprogramowania SR.713.1 Wydanie 12/2020
339
7 Konserwacja
Aby automat montażowy SIPLACE podczas produkcji zawsze był sprawny, trzeba go regularnie
konserwować.
Dokumentacja utrzymania ruchu SIPLACE zawiera zalecenia dotyczące wszystkich czynności
konserwacyjnych na dany odstęp międzykonserwacyjny. Dla każdego odstępu międzykonserwa-
cyjnego poszczególne etapy czynności połączono w wydajną kolejność, aby zoptymalizować
„czas Uptime” dla każdej czynności konserwacyjnej.
7
Przebieg utrzymania ruchu
Rozróżnia się cztery przebiegi, które należy przeprowadzać niezależnie od siebie, w na każdy od-
stęp międzykonserwacyjny.
– Przebieg 1: Czynności konserwacyjne konieczne co tydzień.
– Przebieg 2: Kombinacja czynności konserwacyjnych cotygodniowych i co 3-miesięcznych.
– Przebieg 3: Kombinacja czynności konserwacyjnych cotygodniowych i co 6-miesięcznych.
– Przebieg 4: Kombinacja czynności konserwacyjnych cotygodniowych i co 12-miesięcznych.
Planowanie przebiegów
Każdy przebieg opiera się na dokumencie (Job Card), prowadzący w wydajny sposób przez całą
procedurę utrzymania ruchu.
Przykład częstotliwości poszczególnych przebiegów przez okres roku:
– Przebieg 1: 45 procedur / rok
– Przebieg 2: 4 procedury / rok
– Przebieg 3: 2 procedury / rok
– Przebieg 4: 1 procedura / rok
WSKAZÓWKA
Job Cards dotyczące utrzymania ruchu
Wszystkie czynności utrzymania ruchu wyczerpująco objaśniono w odpowiednich Job
Cards i zilustrowano wymownymi ilustracjami
