3.11.6 Stół na podzespoły SIPLACE SX1/SX2
Przednią prowadnicę ślizgową modułów podajnikowych wkłada się w element ułatwiający wpro-
wadzanie. Moduł wprowadzający przesuwa się przy wsuwaniu na prowadnicy aż do listwy oporo-
wej. W otwór centrujący na listwie oporowej wchodzi kołek centrujący "przedni" modułu
podajnikowego X. Jednocześnie zapadka ryglująca stołu na podzespoły zazębia się z rolką blo-
kującą modułu podajnikowego. Kołek centrujący "tylny" na górnej powierzchni modułu podajniko-
wego wchodzi w wycięcie listwy centrującej.
3
Rys. 3.11 - 5 Stół na podzespoły, widok z tyłu
(1) Element ułatwiający wprowadzanie
(2) Profil prowadzący (
Ωprofil)
(3) Listwa centrująca na kołek ustalający "tył" do modułów podajnikowych X
(4) Listwa ograniczająca
(5) Otwory ustalające
(6) Języczek przełączający do wyłącznika bezpieczeństwa obwodu ZATRZYMANIA AWARYJ-
NEGO
(7) Blokada
(1)
(2)
(3)
(4)
(5)
(6)
(7)
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 3 Dane techniczne i zespoły
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 3.11 Wózek na podzespoły elektroniczne
177
3

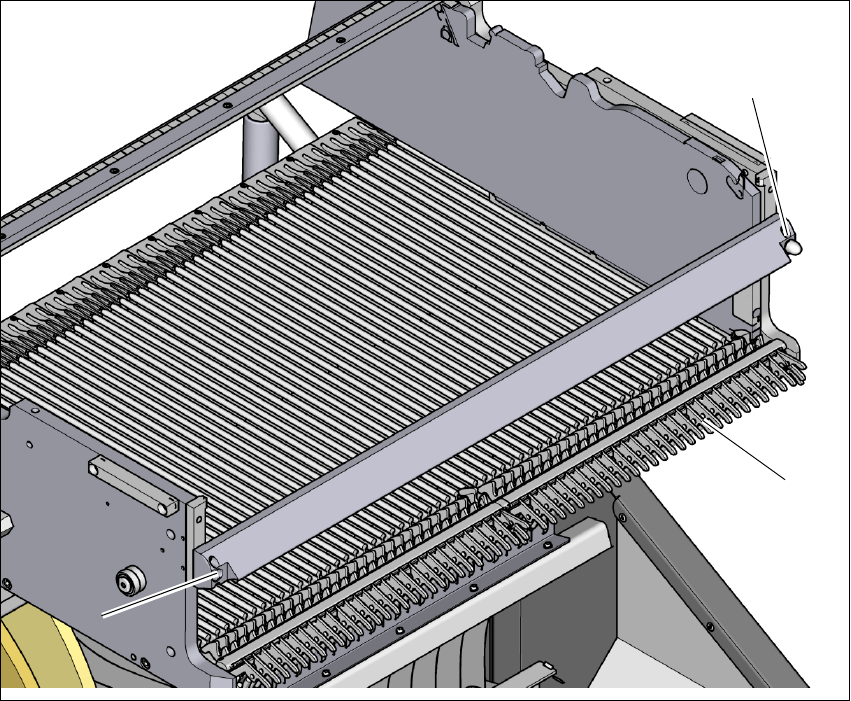

Rys. 3.11 - 6 Stół na podzespoły, widok z przodu
(1) Zapadki ryglujące
(2) Kołek ustalający na stole na podzespoły
(3) Otwór ustalający na stole na podzespoły
(1)
(2)
(3)
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
3.11 Wózek na podzespoły elektroniczne Od wersji oprogramowania SR.713.1 Wydanie 12/2020
178
3.11.7 Uchwyt dodatkowej rolki taśmy dla stołu na podzespoły
3
Rys. 3.11 - 7 Uchwyt dodatkowej rolki taśmy
(1) Uchwyt dodatkowej rolki taśmy, nr artykułu 03075622-xx
(2) Zespół do zamocowania uchwytu
Moduły podajnikowe serii X mogą bez problemu przetwarzać taśmy, jeżeli przesunięcie boczne
między modułem podajnikowym i rolką taśmy nie przekracza 60 mm. Jeżeli z powodu wymaga-
nego wyposażenia nie można dotrzymać maksymalnego dopuszczalnego przesunięcia, radzimy
zastosować uchwyt do dodatkowej rolki taśmy (
poz. 1). Wetknij po prostu ten uchwyt w zespół do
zamocowania (
poz. 2) i wsuwaj go aż przesunięcie będzie mniejsze od maksymalnego dopusz-
czalnego, wynoszącego 60 mm. Wózek na podzespoły ma razem 5 zespołów do zamocowania.
W każdym uchwycie rolek taśmy mogą znajdować się 2 rolki, dzięki czemu można umieścić nad
pojemnikiem na taśmy maks. dziesięć rolek taśm 19" (483 mm).
maks. 60 mm
(1)
(2)
