Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 4 Ustawie nie i uruchomienie Od wersji oprogramowania SR.713.1 Wydanie 12/2020 4.1 Transport i konfiguracja dostawy 185 4 Rys. 4.1 - 2 Konfiguracja SIPLACE SX1/SX2 w…
4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
4.1 Transport i konfiguracja dostawy Od wersji oprogramowania SR.713.1 Wydanie 12/2020
184
4.1.1.2 Masa automatu gotowego do wysyłki
Poniższa tabela zawiera dane dotyczące masy automatu gotowego do wysyłki wraz z opakowa-
niem.
4
4.1.2 Kontrola dostawy
Przechowywać automat montażowy w opakowaniu, aż osiągnie temperaturę otoczenia. W
przeciwnym razie może wystąpić kondensacja.
Sprawdź, czy przedmiot dostawy nie został uszkodzony.
Sprawdzić czujniki wstrząsów na skrzyni transportowej.
Rozpakować automat i akcesoria i sprawdzić, czy dostawa jest kompletna (na podstawie re-
ferencyjnego dokumentu dostawy).
Udokumentuj wynik kontroli w raporcie z instalacji / protokole odbioru.
4.1.3 Konfiguracja dostawy
Dostarczany automat jest skonfigurowany następująco:
– Ścieżka transportowa przenośnika pojedynczego jest ustawiona na szerokość 210 mm. W
przenośniku podwójnym szerokość ścieżki transportowej 1 oraz ścieżki transportowej 2 wy-
nosi 210 mm. Takie ustawienie szerokości ma znaczenie dla precyzyjnej kalibracji automatu.
– Oba ekrany są zdemontowane.
– Obie lampki sygnalizacyjne są zdemontowane.
– Wszystkie osie portali są zamocowane zabezpieczeniami transportowymi.
Dodatkowo w modelach SIPLACE SX1/SX2 V2 4
– Obie klawiatury są odłączone.
– Blaszane podstawy klawiatur są wyczepione.
Automat
montażowy
Wysyłka na obszarze Europy Wysyłka zamorska
SX1/SX2 2500 kg 2800 kg
Wózek na podze-
społy
230 kg 350 kg
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 4 Ustawienie i uruchomienie
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 4.1 Transport i konfiguracja dostawy
185
4

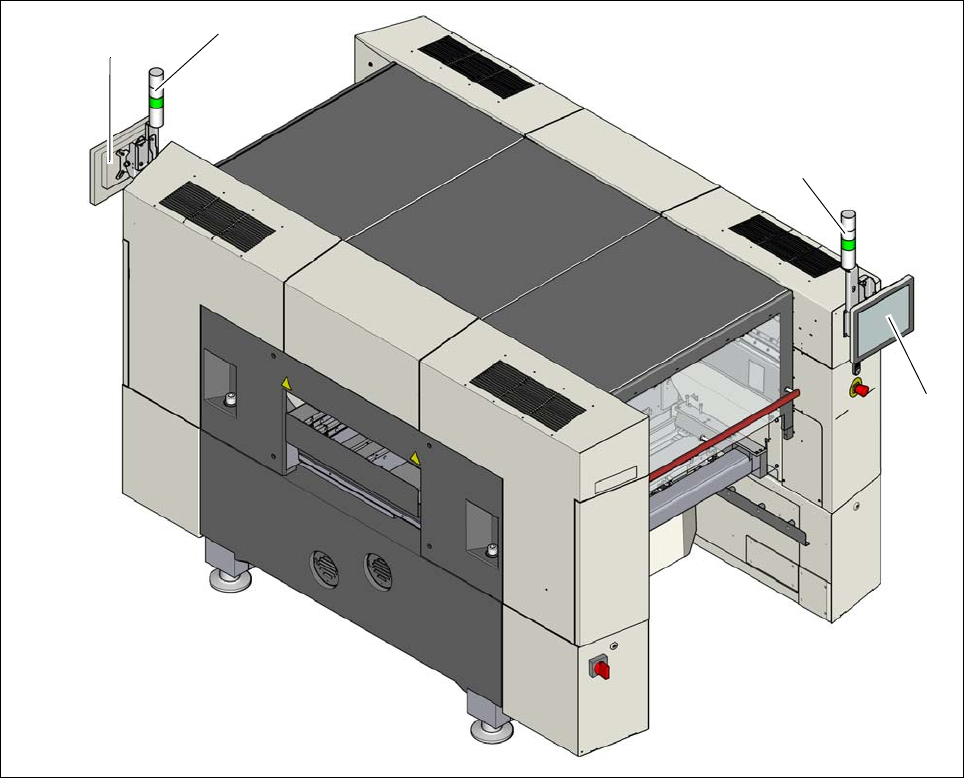

Rys. 4.1 - 2 Konfiguracja SIPLACE SX1/SX2 w momencie dostawy
(1) Lampka sygnalizacyjna (zdemontowana)
(2) Ekran (zdemontowany)
(1)
(2)
(1)
(2)
4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
4.1 Transport i konfiguracja dostawy Od wersji oprogramowania SR.713.1 Wydanie 12/2020
186
4.1.4 Transport automatu w skrzyni transportowej
4.1.4.1 Oferta usług
Firma SIPLACE oferuje usługę kompletnej integracji automatów SIPLACE z linią produkcyjną. Po-
siadane know-how oraz narzędzia i środki pomocnicze umożliwiają optymalne wykonanie insta-
lacji. Wymaga to jednak wykonania w zakładzie produkcyjnym klienta uzgodnionych wcześniej
niezbędnych przygotowań infrastrukturalnych.
Pamiętać, że najbezpieczniejszym sposobem transportowania automatu montażowego jest za-
wsze transport w skrzyni transportowej albo przynajmniej na palecie. Umożliwia to zapobieżenie
poważnym uszkodzeniom automatu montażowego, na przykład w razie kolizji łap maszynowych
z przeszkodami.
4.1.4.2 Wskazówki bezpieczeństwa
4
4
4
4.1.4.3 Środki transportu
Do transportowania automatu montażowego na palecie lub w skrzyni transportowej używać
wózka widłowego według następującej specyfikacji:
Długość wideł min. 1800 mm
Udźwig min. 6000 kg
Szerokość wideł w świetle min. 350 mm
4
4
OSTRZEŻENIE
Przestrzegać obowiązujących przepisów o zapobieganiu wypadkom!
Przestrzegaj obowiązujących przepisów bezpieczeństwa w transporcie ciężkich ła-
dunków.
OSTRZEŻENIE
Niebezpieczeństwo przewrócenia!
Jeżeli nie zostanie zachowana wymagana specyfikacja dotycząca wózka widłowego (roz-
dział 4.1.4.3
, strona 186), istnieje niebezpieczeństwo przewrócenia się ładunku!
Do celów transportu stosować wyłącznie wózek widłowy o odpowiednich specyfika-
cjach.
OSTRZEŻENIE
Niebezpieczeństwo zmiażdżenia!
Podczas transportu automatu istnieje niebezpieczeństwo zmiażdżenia stóp.
Noś specjalne obuwie.
