3 Dane techniczne i zespoły Instru kcja eksploatacji SIPLACE SX1/ SX2 edycja V2 i V3 3.10 Moduły podajnikowe X Od wersji oprogramowania SR.713.1 Wydan ie 12/2020 158 3.10.1.5 Dane techniczne modułów podajnikowych t aśmy …
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 3 Dane techniczne i zespoły
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 3.10 Moduły podajnikowe X
157
3.10.1.4 Wygląd modułów podajnikowych SIPLACE SmartFeeder Xi
3
Poniższa ilustracja pokazuje wygląd modułu SIPLACE SmartFeeder Xi na przykładzie SIPLACE
SmartFeeder 2 × 8 mm Xi. Moduł SIPLACE SmartFeeder Xi można rozpoznać po ukośnie żłob-
kowanej powierzchni uchwytu odbiorczego.
3

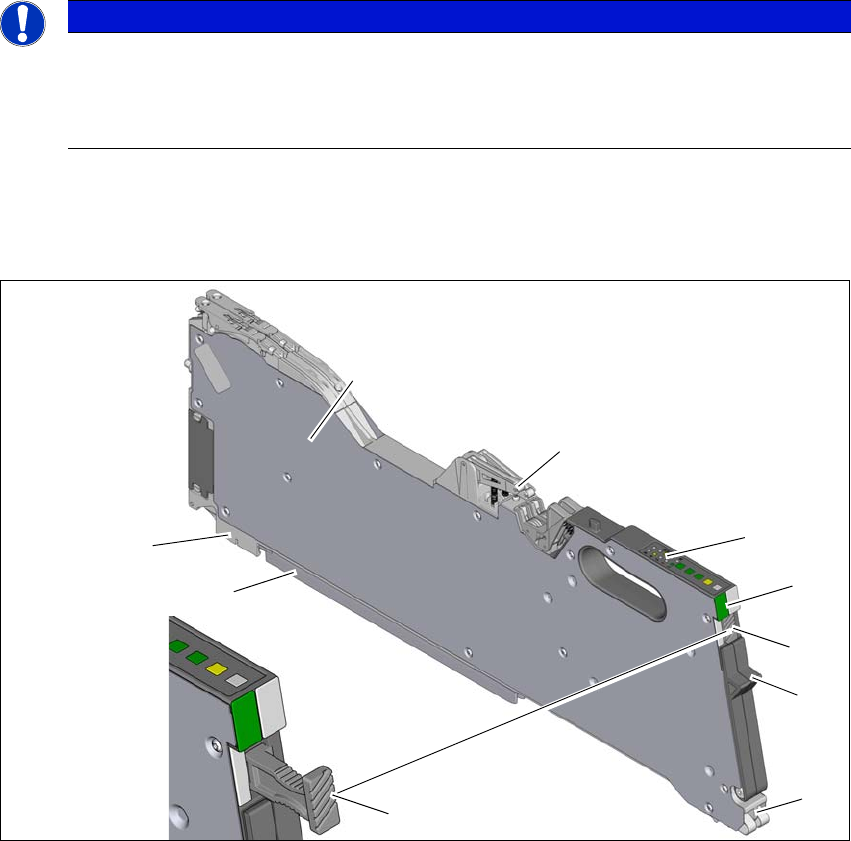

Rys. 3.10 - 2 SIPLACE SmartFeeder 2 × 8 mm Xi
(1) Otwór wlotowy do kanału prowadzącego taśmy ze sprężyną taśmy
(2) Klapka do pojemnika na folię kryjącą
(3) Uchwyt odbiorczy, zatrzaśnięty (żłobkowana powierzchnia)
(4) Wyświetlacz stanu
(5) Pole obsługi - wskazania LED
(6) Kołyska folii
(7) Otwór wylotowy kanału prowadzącego taśmy
(8) Przednia prowadnica ślizgowa
(9) Tylna prowadnica ślizgowa
WSKAZÓWKA
Maksymalna prędkość uzyskiwana z zastosowaniem modułów SIPLACE SmartFeeder
Xi.
SpeedStar C&P20 P2 maksymalną prędkość osiąga tylko w razie zastosowania modułu
SIPLACE SmartFeeder Xi.
(1)
(2)
(3)
(4)
(5)
(6)
(
8)
(
9)
(7)
(3)
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
3.10 Moduły podajnikowe X Od wersji oprogramowania SR.713.1 Wydanie 12/2020
158
3.10.1.5 Dane techniczne modułów podajnikowych taśmy SIPLACE
Moduły podajnikowe taśmy SIPLACE mają zasadniczo długość ok. 587 mm oraz wysokość ok.
200 mm. Dane techniczne zawarte są w poniższej tabeli.
Maksymalna wysokość krawędzi zakłócających powyżej górnej krawędzi kieszeni taśmy wynosi
≤ 3 mm. Ponieważ moduły podajnikowe nie mają wystających klapek, a na dodatek są trwale za-
mocowane do stołu na podzespoły elektroniczne, niebezpieczeństwo kolizji głowicy jest zreduko-
wane do minimum.
Moduł podajnikowy taśmy dł. x wys.
[mm]
szer.
[mm]
Obłożenie
miejsc
montażu
modułów
Szerokość
kroku prze-
nośnika
[mm]
Maks.
wysokość
taśmy
[mm]
*a
SIPLACE SmartFeeder 4 mm Xi 587x200 10,8 1 1 1,1
z czujnikiem splotu
SIPLACE SmartFeeder 8 mm Xi 587x200 10,8 1 1/2/4/8 3,5
z czujnikiem splotu
SIPLACE SmartFeeder 2 × 8 mm Xi 587x200 22,6 2 1/2/4/8 3,5
z czujnikiem splotu
SIPLACE SmartFeeder 12 mm X 587x200 22,6 24 - 16
*b
6,5
z czujnikiem splotu
SIPLACE SmartFeeder 16 mm X 587x200 22,6 2 4–20
*b
25
z czujnikiem splotu
SIPLACE SmartFeeder 24 mm X
587x200 34,4 3 4–32
*b
25
z czujnikiem splotu
SIPLACE SmartFeeder 32 mm x
587x200 46,2 4 4–40
*b
25
z czujnikiem splotu
SIPLACE SmartFeeder 44 mm X
587x200 58,0 5 4–52
*b
25
z czujnikiem splotu
SIPLACE SmartFeeder 56 mm X
587x200 69,8 6 4–64
*b
25
z czujnikiem splotu
SIPLACE SmartFeeder 72 mm X
587x200 81,6 7 4–80
*b
25
z czujnikiem splotu
SIPLACE SmartFeeder 88 mm X
587x200 105,2 9 4 - 96
*b
25
z czujnikiem splotu
SIPLACE SmartFeeder 104 mm X
587x200 128,9 11 4 - 96
*b
25
z czujnikiem splotu
Rolki taśmy Średnica od 178 do maks. 483 mm (7 ˝ –19˝)
Czas wymiany ≤ 8 s
*)a W przypadku taśm papierowych 8 mm grubość papieru nie może przekraczać 1,6 mm. Długość kieszeni na po-
dzespoły w kierunku transportu taśmy nie może przekraczać 51 mm.
*)b w krokach 4 mm
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 3 Dane techniczne i zespoły
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 3.10 Moduły podajnikowe X
159
3.10.2 SIPLACE Glue Feeder
Nr kat. 00141400-xx SIPLACE Glue Feeder
3
Rys. 3.10 - 3 SIPLACE Glue Feeder
3.10.2.1 Opis
Za pomocą SIPLACE Glue Feeder można przed uzbrojeniem umieścić na elemencie elektronicz-
nym punkty klejenia. Punkty te mogą zostać sprawdzone przez system wizyjny SIPLACE. Wyma-
gane punkty klejenia zostają zdefiniowane w edytorze kształtu obudowy SIPLACE Pro i można
określić, czy poszczególne punkty klejenia zostaną wyłączone z przeglądu. W edytorze podze-
społów SIPLACE Pro można włączać i wyłączać klejenie. SIPLACE Glue Feeder jest specjalnym
modułem podajnikowym, który trzeba zamontować na stałe w określonej ścieżce stołu. Szczegó-
łowy opis patrz "Instrukcja obsługi" SIPLACE Glue Feeder, wersja niemiecka [nr art. 00197218-
01-xx.],
wersja angielska [nr art. 00197219-xx]
