6.4.7 Wskazówki instalacyjne dotyczące WPC5/WPC6
WPC5/WPC6 można zadokować z lewej strony automatu montażowego SX (w miejscu montażu
modułów 1 albo 2).
6.4.8 Wymiary z WPC5/WPC6
6

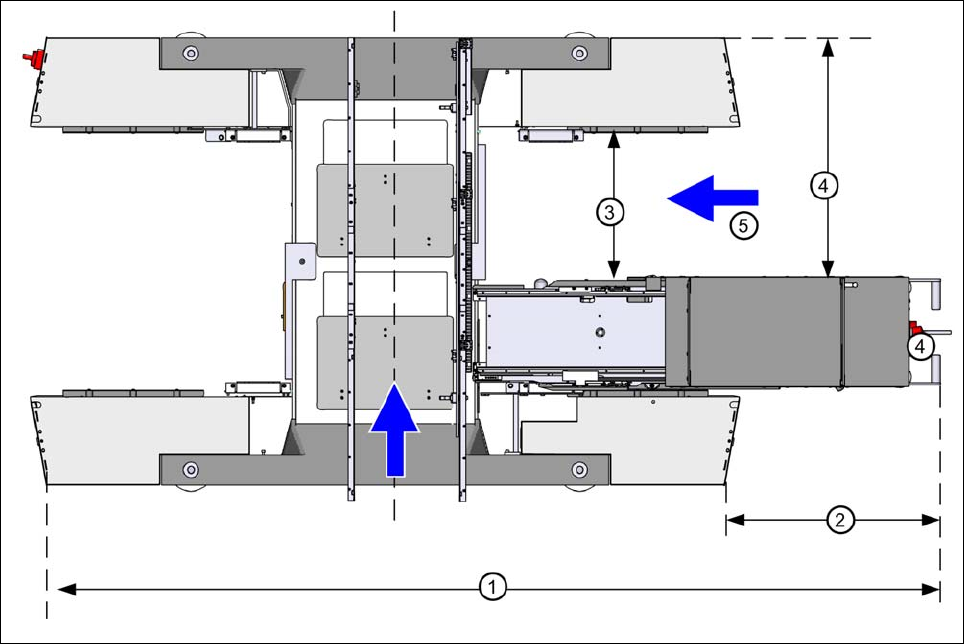

Rys. 6.4 - 3 Wymiary automatu montażowego SX z WPC5/WPC6
(1) 3000mm
(2) 700mm
(3) 445mm
(4) 769mm
(5) Miejsce montażu modułów dla wózków na podzespoły z 30 ścieżkami
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 6 Rozszerzenia stacji
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 6.4 Zmieniacz Waffle Pack (WPC5/WPC6)
315
6.4.9 Elementy obsługowe
6
Rys. 6.4 - 4 WPC - elementy obsługowe
(1) Przycisk ZATRZYMANIA AWARYJNEGO
(2) Wyłącznik główny
(3) Dźwignia do podnoszenia lub opuszczania podwozia
(4) Drzwi ochronne
(5) Zasobnik magazynków
(6) Moduł Non Stop (tylko WPC6)
(3)
(2)
(1)
(4)
(5)
(6)
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
6.4 Zmieniacz Waffle Pack (WPC5/WPC6) Od wersji oprogramowania SR.713.1 Wydanie 12/2020
316
6.4.9.1 Urządzenia zabezpieczające
Przycisk ZATRZYMANIA AWARYJNEGO 6
Naciśnięcie przycisku ZATRZYMANIA AWARYJNEGO powoduje natychmiastowe zatrzymanie
całej linii, to znaczy SIPLACE SX i zmieniacz Waffle-Pack. Po odblokowaniu przycisku zatrzyma-
nia awaryjnego całą linię uruchomić przyciskiem uruchamiania na automacie montażowym SX.
Następnie montaż może być kontynuowany lub zostać przerwany.
6
Drzwi ochronne 6
Po otwarciu drzwi ochronnych wstrzymane zostają osie suwu i osie doprowadzające zmieniacza
Waffle Pack. Po zamknięciu drzwi ochronnych zmieniacz Waffle Pack kontynuuje swoją pracę.
6
Moduł Non Stop (tylko WPC6) 6
Podczas pracy można uzupełniać albo wyciągać magazynki powierzchniowe przez klapkę mo-
dułu Non Stop, przy czym SIPLACE SX nie zatrzymuje się. Przycisk obsługi sygnalizuje, czy ma-
gazynek powierzchniowy znajduje się w module moduł Non Stop, czy moduł Non Stop jest pusty
bądź czy magazynek powierzchniowy jest właśnie przesuwany.
6
WSKAZÓWKA
Zwracać uwagę na ewentualnie nie do końca obłożone płytki obwodu drukowanego.
OSTROŻNIE
Nie otwieraj drzwi ochronnych zmieniacza Waffle Pack, w czasie odbierania podze-
społu przez zmieniacz Waffle Pack.
OSTROŻNIE
Wywołanie ZATRZYMANIA AWARYJNEGO poprzez otwarcie klapy!
Jeżeli przycisk obsługi miga, magazynek powierzchniowy jest przesuwany w module Non
Stop i działanie jeszcze nie jest zakończone. Jeżeli klapa zostanie otwarta, podczas gdy
miga przycisk obsługowy, zostaje wywołane ZATRZYMANIE AWARYJNE.
Aby otworzyć klapę, należy poczekać, aż przestanie migać przycisk obsługi.
