Połóż magazynek na kulkach przycisków (poz. 5 na rys. 6.1 - 7, strona 299).
Wciskaj magazynek równomiernie do dołu tak, aby kulki przycisków jednocześnie zatrzaski-
wały się we wszystkich przyciskach.
6.1.3.3 Rozpoznawanie położenia
Każdy magazynek zmieniacza pipet ma dwa znaczniki określające jego położenie.
6
Rys. 6.1 - 8 Magazynek pipet - numeracja garaży, znaczniki do wyznaczania pozycji i położenia kątowego
(1) Płytka ryglująca w pozycji "Magazynek otwarty"
(2) Znacznik do wyznaczania pozycji
WSKAZÓWKA
6
Przesuń płytkę ryglującą do pozycji "Magazynek zaryglowany".
Magazynek należy tak ustawić przed włożeniem, aby kołki centrujące (poz. 2 i 6 na
rys. 6.1 - 7
, strona 299) mogły się przesuwać w otworze centrującym i w otworze po-
dłużnym.
(1)
(2)
(2)
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 6 Rozszerzenia stacji
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 6.1 Zmieniacz pipet
301
6.1.3.4 Zmieniacz pipet „Szereg 2” do głowicy SIPLACE MultiStar
Nr kat. 00519842-xx Zmieniacz pipet CPP dla szeregu 2 , SX
Zmieniacz pipet "Rząd 2" może być instalowany na następujących miejscach montażu modułów:
Automat montażowy SX:Miejsca montażu modułów 1 i 2
Pakiet doposażeniowy zawiera zmieniacz pipet i zestaw montażowy.
6

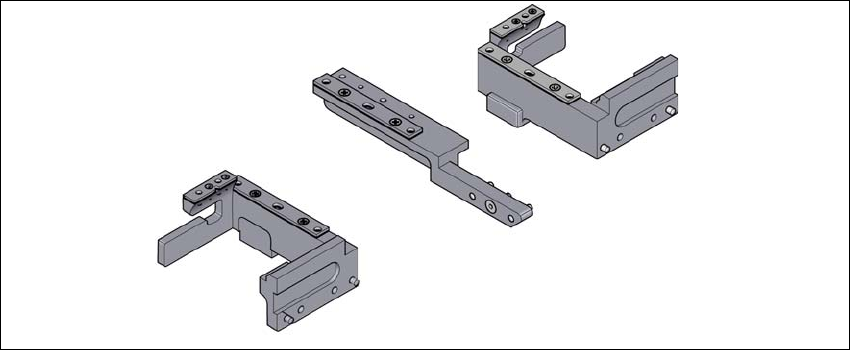

Rys. 6.1 - 9 Zestaw montażowy do zmieniacza pipet "Szereg 2"
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
6.1 Zmieniacz pipet Od wersji oprogramowania SR.713.1 Wydanie 12/2020
302
6.1.4 Zmieniacz pipet do głowicy SIPLACE TwinStar
Nr kat. 03005191-xx Magazynek na 2 pipety
Nr kat. 03001807-xx Magazynek na 1 pipetę
6

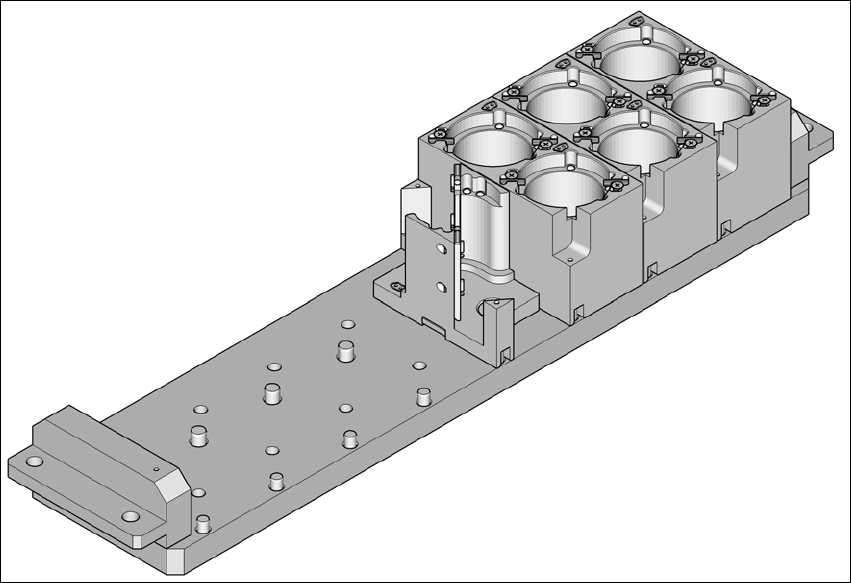

Rys. 6.1 - 10 Zmieniacz pipet do głowicy SIPLACE TwinStar
6.1.4.1 Opis
Ten zmieniacz pipet może pomieścić do 12 magazynków pipet. Do dyspozycji są dwa typy maga-
zynków: magazynki standardowe i magazynki dla pipet specjalnych albo chwytaków. Magazynki
są zamocowane na wspólnej podstawie. Każdy z nich jest ustalony dwoma kołkami walcowymi i
zamocowany dwoma wkrętami z łbem wpuszczanym.
