Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 2.2 Tabliczki ostrzegawcze
53
2.2.7.1 Tabliczki ostrzegawcze W206, W250, W251 na wewnętrznych powierzchniach drzwi
sektorów
2

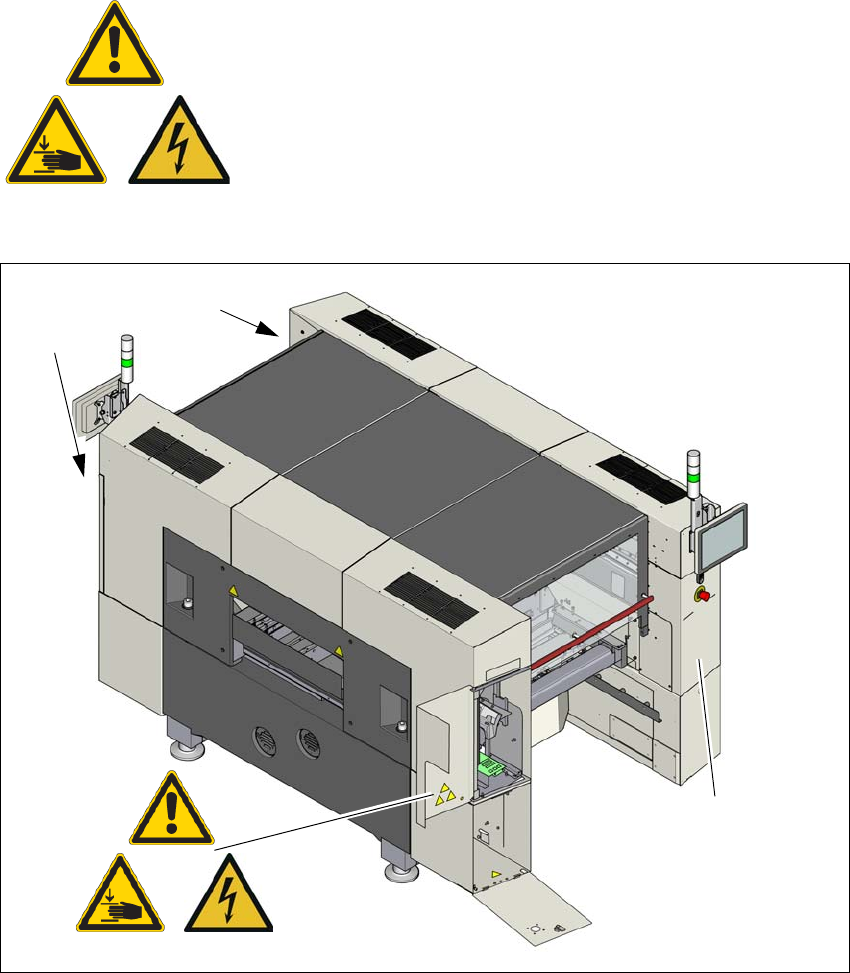

Rys. 2.2 - 9 Tabliczki ostrzegawcze na wewnętrznej powierzchni drzwi sektorów
Poz. W 001, na wewnętrznej powierzchni drzwi sektorów, nr katalogowy 03131410-xx
Poz. W 024, na wewnętrznej powierzchni drzwi sektorów, nr katalogowy 03155346-xx
Poz. W 012, na wewnętrznej powierzchni drzwi sektorów, nr katalogowy 03155378-xx
Uruchomienie automatu montażowego może nastąpić tylko wtedy,
gdy zamontowany jest stoper a drzwi są zamknięte.
(W 024)
(W 012)
(W 001)
W 001, W 012, W 024
na drzwiach od wewnątrz
W 001, W 012, W 024
na drzwiach od wewnątrz
(W 024)
(W 012)
(W 001)
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
2.2 Tabliczki ostrzegawcze Od wersji oprogramowania SR.713.1 Wydanie 12/2020
54
2.2.7.2 Tabliczki ostrzegawcze na zasilaniu elektrycznym
2
Poz. W 220 na il. 2.2 - 10, strona 54, nr kat. 03114591-01 (liczba na automat montażowy: 3).

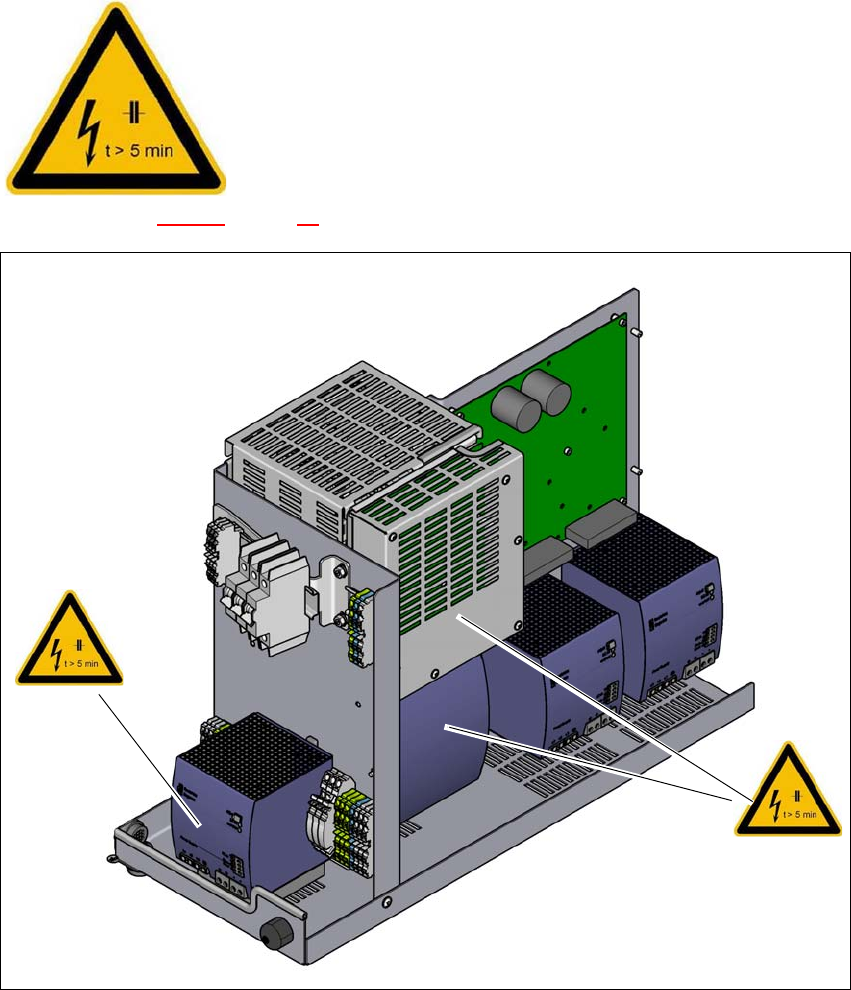

Rys. 2.2 - 10 Tabliczka ostrzegawcza W 220 na przyłączu prądowym
– W 220 na baterii kondensatora PCS417,
– W 220 na przyłączu prądowym przetwornika AC/DC (160 V DC / 300 V DC).
– W 220, na osłonie wyłącznika bezpieczeństwa (CSB)
2
2
NAPIĘCIE SIECIOWE!
Wyłączyć wyłącznik główny, wyjąć wtyk sieciowy i poczekać 5
sekund, aż rozładują się kondensatory.
Region NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
W 220
W 220
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 2.2 Tabliczki ostrzegawcze
55
2.2.8 Tabliczki ostrzegawcze na SIPLACE SpeedStar C&P20 P2
2
2

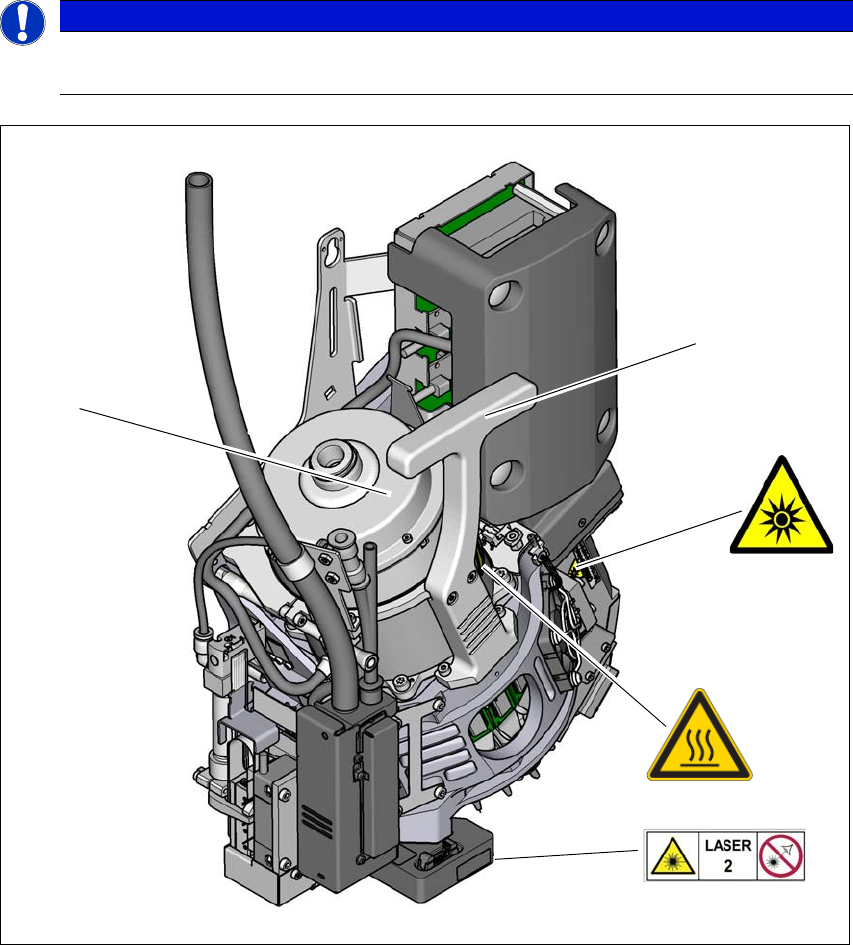

Rys. 2.2 - 11 Tabliczki ostrzegawcze na SIPLACE SpeedStar C&P20 P2
(1) Tabliczka z informacją o temperaturze, nr art. 03031926-01
(2) Obudowa silnika gwiazdowego
(3) Uchwyt
(4) Tabliczka ostrzegawcza – grupa ryzyka 2
Poz. Symbol lasera – klasa ryzyka 2, nr katalogowy 03155298-01
WSKAZÓWKA
Tylko w modelach SIPLACE SX1/SX2 V3
SIPLACE SpeedStar C&P20 P2 jest obecny tylko w modelach SIPLACE SX1/SX2 V3.
(1)
(3)
(2)
(4)
Symbol lasera
Klasa ryzyka 2
