2 Bezpieczeństwo eksploatacji Inst rukcja eksploatacji SIPL ACE SX 1/SX2 edycja V2 i V3 2.9 Zabezpieczenie i mocowanie tabliczek ostrzegawczych Od wersj i oprogramowania SR.713.1 Wydanie 12/2020 98 2 2.9 Zabezpieczenie i…
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 2.8 Odcinanie dopływu sprężonego powietrza i redukcja ciśnienia
97
2

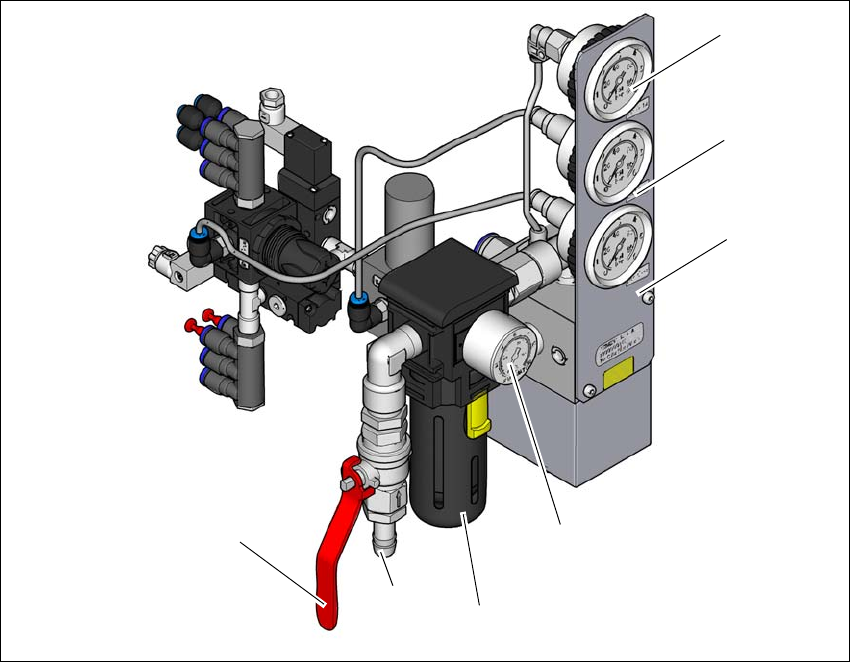

Rys. 2.8 - 1 Zespół pneumatyczny automatu montażowego
(1) Manometr ciśnienia zasilania dla portali 1 i 2
Ciśnienie wymagane: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (zakres wskazań 0 - 0,6 MPa, 0 - 6 bar)
(2) Manometr ciśnienia zasilania części maszyny
Ciśnienie wymagane: 0,5 ± 0,025 MPa, 4,5 ± 0,25 bar (zakres wskazań 0 - 0,6 MPa, 0 - 6 bar)
(3) Manometr ciśnienia zasilania modułów podajnikowych Bulkcase
Ciśnienie zadane: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (zakres wskazań: 0 - 0,6 MPa, 0 - 6 bar)
(4) Ciśnieniomierz do ciśnienia wejściowego
Ciśnienie zadane: 0,5 - 1,0 MPa, 5,0 - 10,0 bar (zakres wskazań: 0 - 1,0 MPa, 0 - 10 bar)
(5) Filtr sprężonego powietrza
(6) Przyłącze sprężonego powietrza
(7) Kurek odcinający w pozycji "OTW."
(6)
(1)
(2)
(3)
(4)
(5)
(7)
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
2.9 Zabezpieczenie i mocowanie tabliczek ostrzegawczych Od wersji oprogramowania SR.713.1 Wydanie 12/2020
98
2
2.9 Zabezpieczenie i mocowanie tabliczek ostrzegaw-
czych
2.9.1 Zadanie i przeznaczenie
Przed przystąpieniem do jakichkolwiek czynności związanych z utrzymaniem ruchu i serwisem
automatu, trzeba zabezpieczyć automat przed ponownym włączeniem i umieścić na nim odpo-
wiednie tabliczki ostrzegawcze. Ścisłe przestrzeganie opisanej niżej procedury wyklucza możli-
wość doznania obrażeń ciała przez pracowników wskutek porażenia prądem elektrycznym i
rozpoczęcia nieoczekiwanych ruchów.
2
2.9.2 Opis
Włączając, regulując lub uwalniając energię w automacie, postępować zawsze zgodnie z opisaną
niżej procedurą.
Zawiadom wszystkich pracowników, których to może dotyczyć.
Wyłączyć automat i wszystkie związane z nim urządzenia dodatkowe. W tym celu wykonaj
normalne procedury wyłączeniowe:
– Nacisnąć przycisk zatrzymywania.
– Wyłącz komputer sterujący.
– Wyłączyć automat wyłącznikiem głównym.
OSTRZEŻENIE
Niebezpieczeństwo obrażeń!
W przypadku przewodów pneumatycznych znajdujących się pod ciśnieniem istnieje nie-
bezpieczeństwo obrażeń.
Nigdy nie odłączaj znajdujących się pod ciśnieniem przewodów sprężonego powie-
trza.
WSKAZÓWKA
Minimalne wymagania
Niniejsza procedura obejmuje minimalne wymagania, jakie muszą być trzeba spełnić
przed przystąpieniem do czynności związanych z pracami obsługi technicznej i serwiso-
wymi automatu. Dodatkowe środki bezpieczeństwa, niezbędne do bezpiecznego wyko-
nania pracy, mogą być określone przez komórki i instytucje odpowiadające za
bezpieczeństwo i higienę pracy.
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 2.9 Zabezpieczenie i mocowanie tabliczek ostrzegawczych
99
Odłączyć automat od wszystkich źródeł energii:
– Przerwij dopływ sprężonego powietrza.
– Przerwij zasilanie sieciowe.
Zablokuj urządzenia.
– Załóż kłódki wszędzie tam, gdzie jest to możliwe (np. na wyłączniku głównym).
Alternatywnie: umieszczenie tabliczek ostrzegawczych
Maszyna musi być zamknięta kłódką, o ile jest to możliwe. Są jednak sytuacje, gdy w nie
można założyć kłódki celu wyłączenia energii. W takich przypadkach na maszynach odłą-
czonych od zasilania energetycznego muszą być umieszczone tabliczki ostrzegawcze, in-
formujące pracowników, że maszynę odłączono od zasilania w celu wykonania czynności
serwisowych. Tabliczka musi być pewnie zamocowana, widoczna ze wszystkich stron i
może być zdjęta tylko przez osobę, która ją założyła.
2
Uwalnianie zakumulowanej energii
Energia zakumulowana w instalacji sprężonego powietrza i energia elektryczna zmagazy-
nowana w kondensatorach elektrolitycznych musi być uwolniona przez zastosowanie odpo-
wiednich środków.
2
W tym celu odczekać po wyłączeniu automatu, aż upłyną podane czasy rozładowania
lub zwolnienia ciśnienia (patrz rozdziały 2.7
, strona 92 i 2.8, strona 96), aby zapewnić
bezpieczną obsługę automatu.
Sprawdzenie blokady.
Sprawdzić blokadę automatu, naciskając przycisk uruchamiania.
Przywrócenie gotowości automatu do pracy wymaga wykonania następujących czynności:
Sprawdź otoczenie automatu. Upewnij się, czy upoważniony do tego personel zabrał
wszystkie narzędzia i włączył wszystkie zabezpieczenia.
Zawiadom wszystkich pracowników, których to może dotyczyć.
Przed zdjęciem choć jednej kłódki lub tabliczki ostrzegawczej, poinformować wszystkich
pracowników, których to może dotyczyć, że maszyna będzie uruchamiana.
Zdejmowanie kłódek/tabliczek ostrzegawczych
Każdy upoważniony pracownik musi sam zdjąć swoją kłódkę i przechowywać ją pod za-
mknięciem.
Włączyć automat i polecić, aby upoważnieni pracownicy sprawdzili podczas pracy ma-
szyny, czy naprawy wykonano prawidłowo.
