Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 3 Dane techniczne i zespoły
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 3.5 Wymiary i masa
113
3.5.4 Promienie manewrowe wózków na podzespoły w SIPLACE SX1/SX2
3
Rys. 3.5 - 3 Promienie manewrowe wózków na podzespoły elektroniczne w automatach montażowych SX1/SX2
Promienie manewrowe R wózka na podzespoły elektroniczne wynoszą w automacie SX1/SX2:
3
3
Miejsce montażu modułów 1
(zewnętrzne)
Miejsce montażu modułów 2
(wewnętrzne)
Promień manewrowy 760mm 760mm
Odległość L1: od osi maszyny
do krawędzi zewnętrznej wózka
na podzespoły
1300mm 1175mm
Odległość L2: Środek maszyny
względem ściany
2060mm 1935mm
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
3.5 Wymiary i masa Od wersji oprogramowania SR.713.1 Wydanie 12/2020
114
3.5.5 Środek ciężkości automatu montażowego SX1/SX2
3

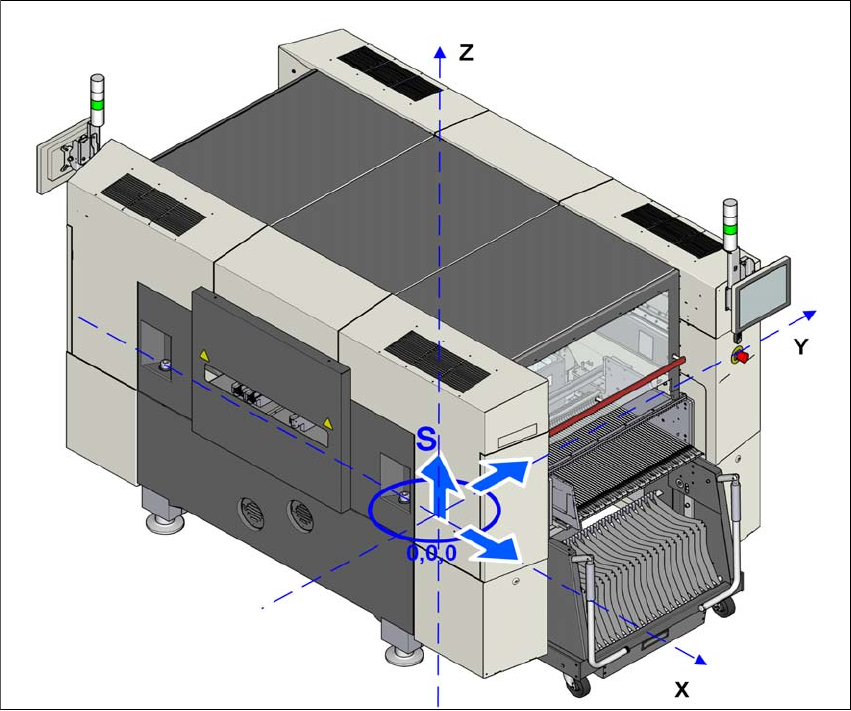

Rys. 3.5 - 4 Środek ciężkości automatu montażowego SX1/SX2 w milimetrach
Współrzędna X 0 mm
Współrzędna Y 0 mm
Współrzędna Z 738,5 mm
Te współrzędne środka ciężkości odnoszą się do automatu montażowego w wersji z przenośni-
kiem płytek drukowanych o wysokości 900 mm.
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 3 Dane techniczne i zespoły
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 3.6 Przeglądy podzespołów
115
3.6 Przeglądy podzespołów
3.6.1 Przegląd podzespołów SIPLACE SX2 V3
3
3

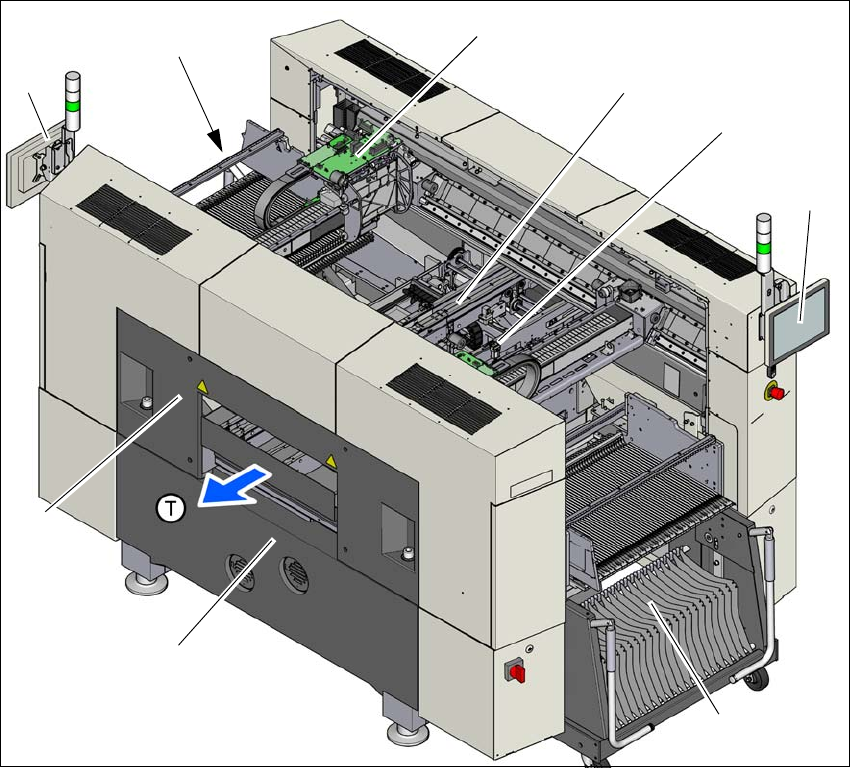

Rys. 3.6 - 1 Automat montażowy SIPLACE SX2 V3 – przegląd podzespołów
(1) Moduł podstawowy
(2) Moduł robota
(3) Portal 2 z głowicą uzbrajającą
(4) Przenośnik płytek drukowanych (przenośnik pojedynczy albo podwójny)
(5) Portal 1 z głowicą uzbrajającą
(6) Ekran multi-touch
(7) Wózek na podzespoły na miejscu montażu modułów 1
(8) Miejsce montażu modułów 2 z zespołem wciągowym, przyrządem do odcinania taśmy, kana-
łem prowadzącym puste taśmy
(T) Kierunek transportu płytek drukowanych
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(6)
(8)
