Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 4 Ustawie nie i uruchomienie Od wersji oprogramowania SR.713.1 Wydanie 12/2020 4.1 Transport i konfiguracja dostawy 189 4 4 Rys. 4.1 - 3 Powierzchnie przy ł o ż enia…
4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
4.1 Transport i konfiguracja dostawy Od wersji oprogramowania SR.713.1 Wydanie 12/2020
188
4.1.5.2 Środki transportu
Do transportowania automatu montażowego użyć wózka widłowego o następującej specyfikacji:
4.1.5.3 Punkty mocowania wideł wózka widłowego pod automatem montażowym
Na ilustracji 4.1 - 3, strona 189 przedstawiono punkty mocowania wideł wózka w automacie w
przypadku podnoszenia automatu z palety lub transportowania automatu bez palety.
4
Przed podniesieniem automatu montażowego koniecznie zastosować się do poniższych
ostrzeżeń, aby uniknąć nieodwracalnych uszkodzeń automatu:
4
4
Długość wideł min. 1800 mm
Udźwig min. 6000 kg
Rozstaw wideł, gdy widły są ustawione równolegle do kierunku
transportu płytek drukowanych
ok. 420mm
WSKAZÓWKA
Unikanie uszkodzeń automatu montażowego
Na dłuższych odcinkach automat montażowy transportować zawsze na palecie i
wózkiem widłowym.
OSTRZEŻENIE
Ustawienie wideł
– Widły muszą być ustawione równolegle do przenośników płytek drukowanych.
– Widły muszą być ustawione pośrodku automatu montażowego.
OSTRZEŻENIE
Niebezpieczeństwo uszkodzenia na skutek zbyt dużego odstępu wideł!
Zwiększenie odstępu wideł, na skutek czego nastąpi uniesienie automatu montażowego
poza powierzchnię podporową, może spowodować deformację ramy automatu i uszko-
dzenie kabli oraz przewodów.
Rozstawić widły na tyle, aby znajdowały się one zawsze w obszarze powierzchni
podporowych pod maszyną (patrz rys. 4.1 - 3
, strona 189).
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 4 Ustawienie i uruchomienie
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 4.1 Transport i konfiguracja dostawy
189
4
4

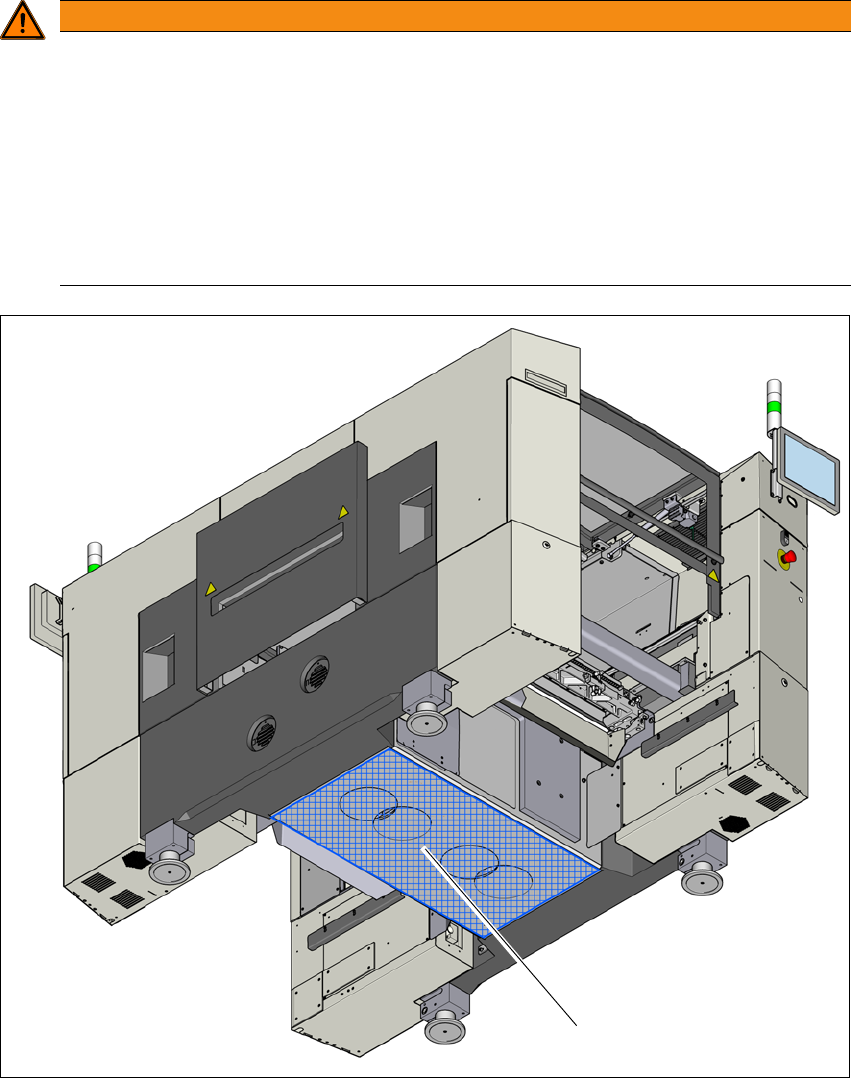

Rys. 4.1 - 3 Powierzchnie przyłożenia - widły równolegle do kierunku transportu płytek drukowanych
(1) Powierzchnia podporowa wideł wózka
OSTRZEŻENIE
Niebezpieczeństwo uszkodzenia na skutek jednostronnego obciążenia!
Jednostronne obciążenie nóżek maszyny np. na skutek przechylenia się automatu może
spowodować deformację zamocowania nóżek maszyny.
Zwracać uwagę, aby podczas podnoszenia automatu widły były równomiernie obcią-
żone.
Zastosować stabilną podkładkę między widłami a automatem.
Drugiej osobie zlecić obserwację podnoszenia automatu i dopilnować, aby automat
nie przechylił się na bok.
(1)
4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
4.1 Transport i konfiguracja dostawy Od wersji oprogramowania SR.713.1 Wydanie 12/2020
190
4.1.5.4 Czego należy bezwzględnie przestrzegać przy transporcie
4
4
OSTRZEŻENIE
Niebezpieczeństwo uszkodzenia!
Gwinty nóżek maszyny w ramie automatu mogą zostać uszkodzone na skutek przesuwa-
nia po podłożu lub uderzenia.
Koniecznie zwracaj uwagę, aby wszystkie łapy maszyny wisiały swobodnie nad pod-
łożem.
OSTRZEŻENIE
Niebezpieczeństwo uszkodzenia kanału odprowadzania powietrza pompy próżniowej!
W obszarze montażu podzespołów 1 można zainstalować pompy próżniowe. Kanał po-
wietrza odlotowego zamontowany jest pod stojakiem maszyny. Ten kanał powietrza od-
lotowego w trakcie transportu może ulec uszkodzeniu przez wózek widłowy.
Przed transportem automatu montażowego wózkiem widłowym zdemontować kanał
powietrza odlotowego.
