3.10.4.1 Adapter modułów podajnikowych z Label Presenter
3
Rys. 3.10 - 5 Adapter modułów podajnikowych z Label Presenter
(1) Adapter modułów podajnikowych (nr kat. 00141305-xx)
(2) Płytka adaptera dla Label Presenter (nr artykułu 00141310-xx)
(3) Label Presenter
3.10.4.2 Adapter modułów podajnikowych z wibracyjnym przenośnikiem wzdłużnym
3
WSKAZÓWKA
Zastosowanie płyty adaptera
Do zakresu dostawy adaptera modułów podajnikowych należy jeszcze płytka adaptera:
Do podzespołów o wysokości do 16,5 mm należy stosować płytkę adaptera.
Podzespoły wysokości 16,5 mm i 25 mm są przetwarzane bez płytki adapterowej.
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
3.10 Moduły podajnikowe X Od wersji oprogramowania SR.713.1 Wydanie 12/2020
164
3

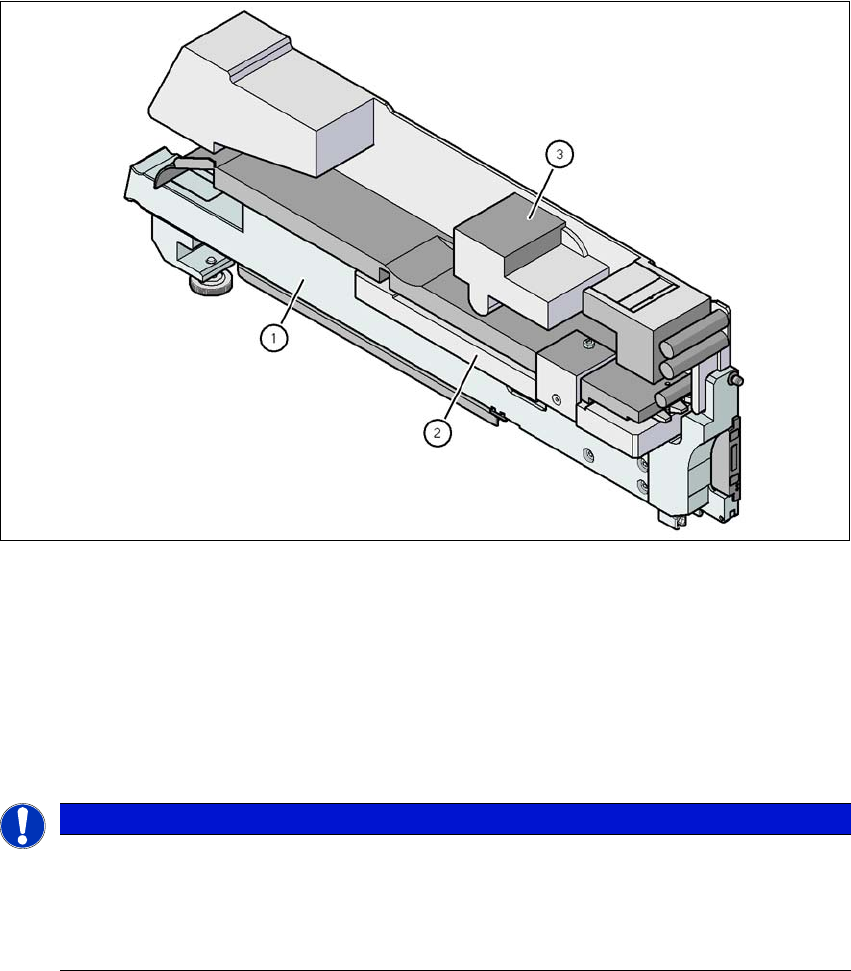

Rys. 3.10 - 6 Adapter modułów podajnikowych z wibracyjnym przenośnikiem wzdłużnym
(1) Adapter modułów podajnikowych (nr kat. 00141305-xx)
(2) Płytka adapterowa 16,5 mm (zawarta w zakresie dostawy)
(3) Podłużny przenośnik wibracyjny typu 3 (nr artykułu 00142031-xx)
Szerokość 34,4 mm
Liczba ścieżek na moduł podajnikowy 1, 2 lub 3
3
Liczba zajętych miejsc montażu modułów podajnikowych3 3
Zapas podzespołów Na magazynek prętowy maks. 150 szt., 3
zależnie od długości podzespołów 3
Specyficzne dane dla magazynków prętowych Szerokość 9,5 mm / 3 szt. 3
Szerokość 15 mm / 2 sztuki 3
Szerokość > 15 mm / 1 sztuka 3
Szerokość 30 mm / 1 sztuka 3
Czas wibrowania nastawny w SIPLACE Pro w zakresie od 400 do ponad
1000 ms
3
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 3 Dane techniczne i zespoły
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 3.10 Moduły podajnikowe X
165
3.10.4.3 Adapter modułów podajnikowych z Reject Conveyor (modułem odrzutów)
3
Rys. 3.10 - 7 Adapter modułów podajnikowych z Reject Conveyor
(1) Adapter modułów podajnikowych (nr kat. 00141305-xx)
(2) Płytka adapteru do podajnika Reject Conveyor (nr artykułu 00141308-xx)
(3) Reject Conveyor (moduł odrzutowy)
