5.8.2 Instrukcje bezpieczeństwa opróżniania pojemnika na odpady taśmy
5
Rys. 5.8 - 1 Instrukcje bezpieczeństwa przy opróżnianiu pojemnika na odpady taśmy
(1) Uchwyt miseczkowy
(2) Pojemnik na odpady taśmy
W celu opróżnienia pojemnik na odpady taśmy musi zostać wyjęty z wózka na podzespoły. Istnieje
przy tym zagrożenie zakleszczeniem palców.
W celu uniknięcia tego ryzyka, pojemnik na odpady taśmy chwytać tylko za wyżłobienie
uchwytowe
(
poz. 1).
W żadnym wypadku nie należy wkładać palców w szczelinę pomiędzy pojemnikiem na taśmy
i pojemnikiem na odpady taśmy, gdyż może dojść do zgniecenia palców.
(1)
(2)
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 5 Zadania do wykonania przy automacie montażowym
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 5.9 Przeprowadzenie obejścia kontrolnego
261
5.9 Przeprowadzenie obejścia kontrolnego
5.9.1 Kontrola modułów podajnikowych X
5

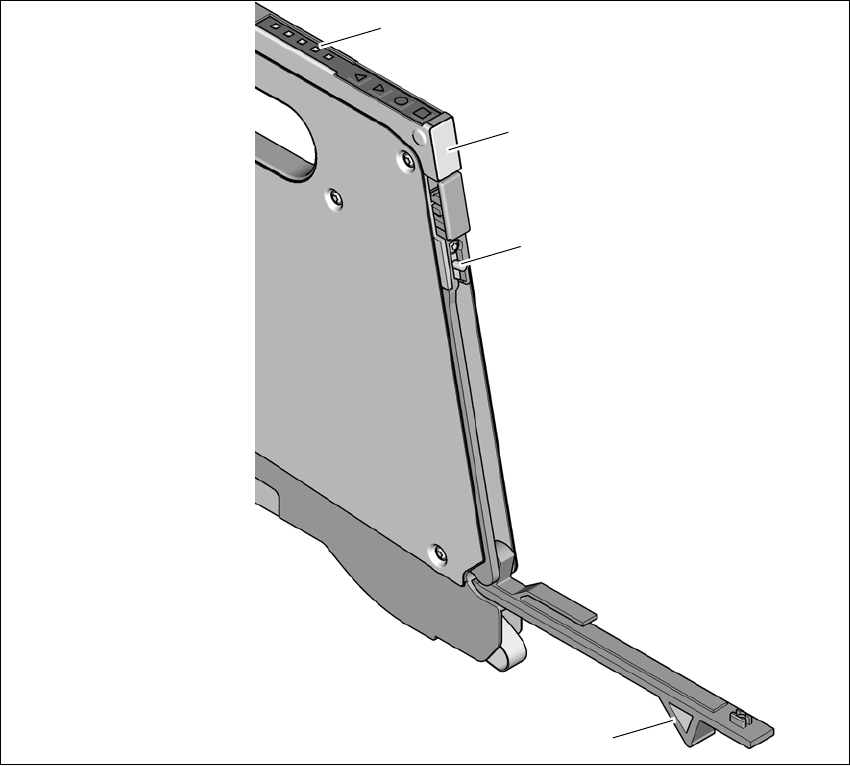

Rys. 5.9 - 1 Kontrola modułów podajnikowych X
(1) klapa
(2) nóż
(3) Wyświetlacz stanu
(4) Wskaźniki LED
Sprawdzić, czy pojemnik folii modułu podajnikowego taśmy X jest pełny.
W tym celu otwórz klapę (poz. 1). Ściągnąć folię wierzchnią i odciąć nożycami lub zintegro-
wanym nożem (poz. 2).
5
(1)
(2)
(3)
(4)
5 Zadania do wykonania przy automacie montażowym Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
5.9 Przeprowadzenie obejścia kontrolnego Od wersji oprogramowania SR.713.1 Wydanie 12/2020
262
5
Skontrolować wielokolorowe wskazania stanu (poz. 3 na rys. 5.9 - 1, strona 261).
– Jeżeli świeci w kolorze zielonym, oznacza to, że moduł podajnikowy jest gotowy do
pracy.
– Jeżeli świeci w kolorze pomarańczowym, oznacza to, że jest sygnalizowane ostrzeżenie.
Diody LED świecą odpowiednio.
– Jeżeli wskaźnik stanu świeci w kolorze czerwonym, oznacza to, że wystąpiła nieprawi-
dłowa funkcja. Diody LED świecą odpowiednio.
Zestawienie wskazań diod LED i wskazań stanu na panelu obsługi Smart Feeder znaj-
duje się w podrozdziale 5.11.1
, strona 278. 5
Gdy wskaźnik stanu jest wyłączony, może to mieć następujące przyczyny: 5
– Modułu podajnikowego nie ma w aktualnym wyposażeniu.
– Moduł podajnikowy jest uszkodzony.
– Moduł podajnikowy jest wyłączony (np. z powodu spadku ciśnienia powietrza).
5.9.2 Splatanie taśm w odpowiednim czasie
5
5
OSTROŻNIE
Problemy ze ściągnięciem folii kryjącej!
Zerwanie folii może spowodować problemy ze ściąganiem folii kryjącej.
WSKAZÓWKA
Zbyt późne splatanie taśm
Zbyt późne splatanie taśm prowadzi do dłuższych czasów przestoju
Taśmy powinny zostać splecione w odpowiednim momencie, aby moduły podajni-
kowe nie zostały opróżnione.
WSKAZÓWKA
Zbyt wczesne splatanie taśm
Zbyt wczesne splatanie taśm może spowodować przy nawijaniu starej taśmy na nową rol-
kę, że nowa rolka zostanie przepełniona, taśma zsunie się z rolki i zakleszczy. To z kolei
spowoduje błędy w pobieraniu taśmy i częstsze przestoje.
Splatać taśmy na czas, aby nowe i stare taśmy nie zakleszczały się.
