6.1.2.2 Magazynek pipet z 20 garażami do pipet 20xx
6

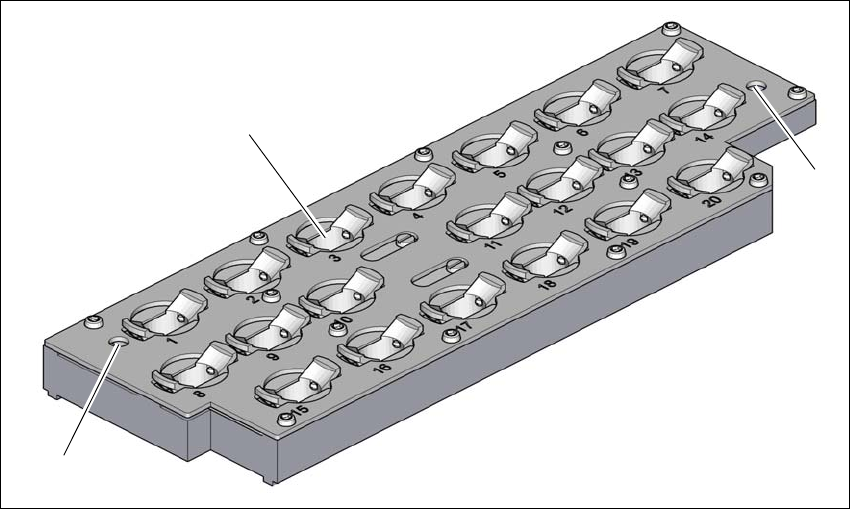

Rys. 6.1 - 4 Magazynek pipet do pipet 20xx z 20 garażami - płyta ryglująca otwarta
(1) 20 garaży do pipet 20xx
(2) Znaczniki (widoczne tylko przy otwartej płytce ryglującej)
(2)
(1)
(2)
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
6.1 Zmieniacz pipet Od wersji oprogramowania SR.713.1 Wydanie 12/2020
296
6.1.2.3 Magazynek pipet z 9 garażami do pipet 28xx
6

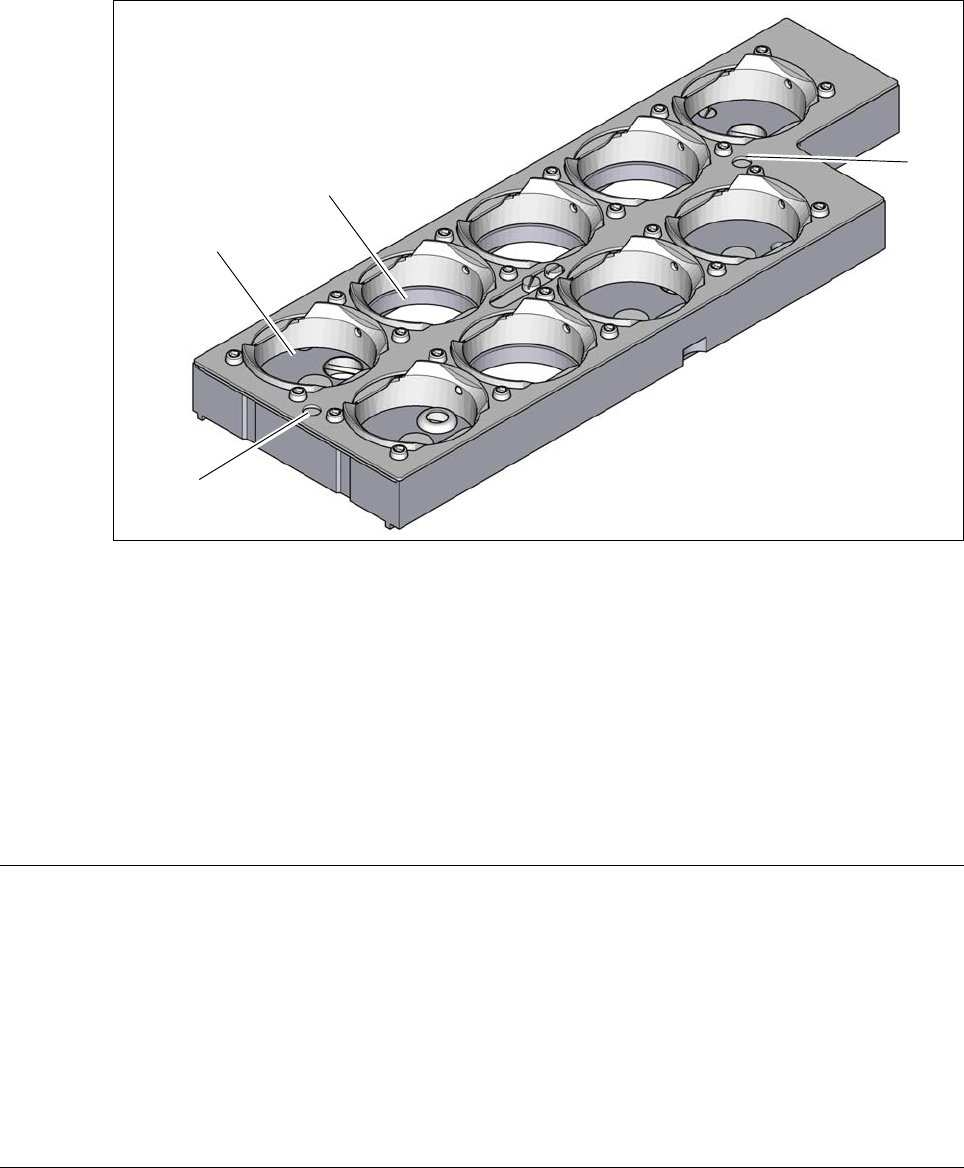

Rys. 6.1 - 5 Magazynek pipet do pipet 28xx
(1) 5 garaży do pipet 28xx o maksymalne długości pipet 12,5 mm
(numery garaży 1, 5, 6, 8 i 9)
(2) 4 garaże do pipet 28xx o maksymalnej długości pipet 16,5 mm
(numery garaży 2, 3, 4 i 7)
(3) Znaczniki (widoczne tylko przy otwartej płytce ryglującej)
6.1.2.4 Dane techniczne
6
(1)
(2)
(3)
(3)
Zmieniacz pipet dla SIPLACE MultiStar
Liczba magazynków na miejscu montażu modułów
*a
4
Maks. liczba garaży pipet na miejsce montażu mo-
dułów
69
Standardowa konfiguracja na miejsce montażu mo-
dułów
3 magazynki z 60 szt. garaży pipet 20xx
1 magazynek z 9 szt. garaży pipet 28xx
Typy pipet 20xx, 28xx
*)a Muszą być zawsze uzbrojone wszystkie magazynki na zmieniaczu pipet..
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 6 Rozszerzenia stacji
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 6.1 Zmieniacz pipet
297
6.1.2.5 Położenie zmieniacza pipet do głowicy SIPLACE MultiStar
6
Rys. 6.1 - 6 Położenie zmieniacza pipet SIPLACE MultiStar - przykład
6
(1) Wózek na podzespoły na pozycji wewnętrznej
(2) Wózek na podzespoły na pozycji zewnętrznej
(PPW) Zmieniacz pipet
(PA) Strefa uzbrajania
(1)
(2)
