6 Rozszerzenia stacji Instrukcja e ksploatacji SIPLACE SX1/SX2 ed ycja V2 i V3 6.1 Zmieniacz pipet Od wersji oprogramowania SR.713.1 Wydanie 12/ 2020 298 6.1.3 Mont aż zmieniacza pip e t C&P20 P / C&P20 P2 / CPP …
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 6 Rozszerzenia stacji
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 6.1 Zmieniacz pipet
297
6.1.2.5 Położenie zmieniacza pipet do głowicy SIPLACE MultiStar
6
Rys. 6.1 - 6 Położenie zmieniacza pipet SIPLACE MultiStar - przykład
6
(1) Wózek na podzespoły na pozycji wewnętrznej
(2) Wózek na podzespoły na pozycji zewnętrznej
(PPW) Zmieniacz pipet
(PA) Strefa uzbrajania
(1)
(2)
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
6.1 Zmieniacz pipet Od wersji oprogramowania SR.713.1 Wydanie 12/2020
298
6.1.3 Montaż zmieniacza pipet C&P20 P / C&P20 P2 / CPP
Zmieniacze pipet są zamocowane do zespołu wciągowego wózka na podzespoły .
Zmieniacze pipet należy ustawić tak, aby skośny bok był skierowany do zespołu wciągowego
wózka na podzespoły.
6
6.1.3.1 Wskazówki dotyczące obsługi
Napełniając po raz pierwszy magazynek określonym typem pipet, zaznacz to w postaci na-
klejki.
6
Otwórz płytkę ryglującą i włóż pipety do garaży.
Zamknij płytkę ryglującą, aby pipety nie mogły wypadać z magazynków.
6
6
Programowanie zmieniacza pipet jest opisane w instrukcji eksploatacji SIPLACE Pro.
6.1.3.2 Wymiana magazynka
Naciśnij dźwignię (poz. 1 na rys. 6.1 - 7, strona 299), aby zwolnić magazynek z kulek przyci-
sków (poz. 5 na rys. 6.1 - 7
, strona 299). Unieś magazynek z podstawy.
OSTRZEŻENIE
Niebezpieczeństwo kolizji głowic przy konfiguracjach mieszanych!
Konfiguracje mieszane grożą kolizjami głowicy.
Dla każdej głowicy montażowej montować tylko odpowiedni zmieniacz pipet z ma-
gazynkiem pipet przewidzianym dla danej głowicy montażowej.
WSKAZÓWKA
6
Napełniać magazynki poza maszyną i wymieniać zawsze tylko kompletne maga-
zynki.
OSTROŻNIE
Napełnianie magazynków!
Magazynki napełnij dopiero wtedy, gdy wszystkie znajdujące się na głowicy Col-
lect&Place pipety, zostaną odłożone do swoich magazynków.
WSKAZÓWKA
Niebezpieczeństwo zakleszczenia!
Jeżeli podzespoły spadają na magazynki, istnieje niebezpieczeństwo zakleszczenia pły-
ty blokującej.
Unikaj upadania podzespołów na magazynki.
Dlatego regularnie czyść magazynki i wolne miejsca montażu modułów.
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 6 Rozszerzenia stacji
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 6.1 Zmieniacz pipet
299
6
6

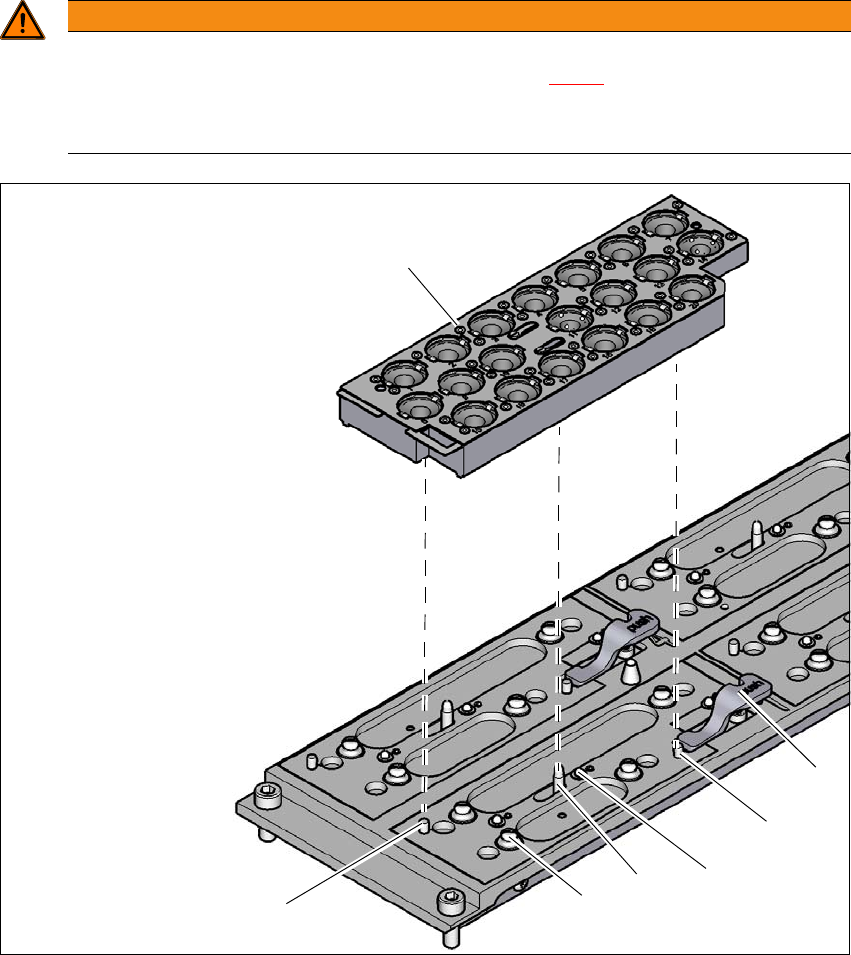

Rys. 6.1 - 7 Zmieniacz pipet do C&P/CPP – wymiana magazynka
(1) Dźwignia do podnoszenia magazynka
(2) Kołek walcowy wsuwa się w otwór magazynka
(3) Kołek sprężysty do zwalniania mikrołącznika
(4) Kołek mechanizmu przesuwu, przesuwa płytkę ryglującą
(5) Kulka przycisku
(6) Kołek walcowy wsuwa się w podłużny otwór magazynka
(7) Płytka ryglująca w pozycji "Magazynek zaryglowany"
OSTRZEŻENIE
Niebezpieczeństwo kolizji głowic przy wystającej dźwigni
Dźwignia wystająca nad magazynkiem (poz. 1 na rys. 6.1 - 7) może prowadzić do kolizji
głowicy.
Dopilnować, aby dźwignie nie wystawały ponad magazynki.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
