Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 5 Zadania do wykonania przy automacie montażowym
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 5.10 Uzbrajanie modułów podajnikowych
267
5
W stanie gotowym do pracy świecą się wskazania staniu (poz. 2 na rys. 5.10 - 1, strona 266) zie-
lony, gdy moduł podajnikowy jest zawarty w obecnym wyposażeniu. Jeżeli moduł podajnikowy nie
jest zawarty w aktualnym wyposażeniu, wskaźnik stanu pozostaje ciemny.
Moduł podajnikowy jest zaryglowany zapadką w stole na podzespoły elektroniczne i nie można
go wyciągnąć. Aby zdjąć moduły podajnikowe ze stołu na podzespoły, należy wykonać następu-
jące czynności:
Nacisnąć uchwyt pobierania (poz. 1 na rys. 5.10 - 1, strona 266). Uchwyt do wyjmowania wy-
skoczy i wskaźnik stanu zgaśnie.
Odczekać około 1 s, aż blokada (poz. 4 na il. 5.10 - 1, strona 266) zwolni moduł podajnikowy.
Wyciągnij moduł podajnikowy za uchwyt do wyjmowania ze stołu na podzespoły. Jeżeli prze-
rwa potrwa dłużej niż 5 sekund, moduł podajnikowy zostanie z powrotem zaryglowany.
Wskaźnik stanu zapala się na czerwono.
Zatrzaśnij ponownie uchwyt do wyjmowania. Jeżeli moduł podajnikowy jest zawarty w obec-
nym wyposażeniu, wskaźnik stanu zaświeci kolorem zielonym, a diody LED będą znów wska-
zywać numer ścieżki i skok.
5 Zadania do wykonania przy automacie montażowym Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
5.10 Uzbrajanie modułów podajnikowych Od wersji oprogramowania SR.713.1 Wydanie 12/2020
268
5.10.3 Wkładanie modułów podajnikowych X
5.10.3.1 Kontrola modułu podajnikowego X przed zastosowaniem
Przed założeniem modułu podajnikowego do stołu na podzespoły sprawdź, czy są spełnione na-
stępujące warunki:
Moduł podajnikowy musi być w nienagannym stanie.
Sprawdzić przez lekkie dotknięcie, czy kołyska folii kryjącej (poz. 2 na rys. 5.10 - 2, strona
269
) nie zakleszcza się.
Sprawdzić, czy w obszarze okienka odbiorczego (poz. 3 na rys. 5.10 - 2, strona 269) nie wy-
stępują luźne podzespoły.
5
5
Naciśnij nieco do przodu dźwignię (poz. 4 na rys. 5.10 - 2, strona 269) do otwierania okienka
odbiorczego (poz. 3 na rys. 5.10 - 2
, strona 269). Okienko odbiorcze zostanie przy tym nieco
uniesione.
5
Usunąć luźne podzespoły spod okienka odbiorczego.
Zamknij okienko odbiorcze (poz. 3 na rys. 5.10 - 2, strona269), cofając dźwignię (poz. 4 na
il. 5.10 - 2
, strona 269).
Usuń luźne podzespoły ze stołu na podzespoły za pomocą pędzla lub odkurzacza z odpo-
wiednią dyszą.
5
WSKAZÓWKA
Przed wysypaniem podzespołów z modułu podajnikowego należy opróżnić półkę na
podzespoły odpadowe (poz. 5 na rys.5.10 - 2
, strona 269).
WSKAZÓWKA
Naprężona folia kryjąca transportuje przy założonym taśmie dalej taśmę i odsłania po-
dzespoły.
Nie naciskać dźwigni (poz. 4 na il. 5.10 - 2, strona 269), gdy taśma jest założona.
WSKAZÓWKA
Jeżeli taśma jest już założona, przyciąć ją równo z przednią krawędzią modułu po-
dajnikowego. Powinny być widoczne jeszcze 2 otwory perforacji.
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 5 Zadania do wykonania przy automacie montażowym
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 5.10 Uzbrajanie modułów podajnikowych
269
Jeżeli uchwyt do wyjmowania (poz. 1) nadal wystaje, zatrzaśnij go.
5

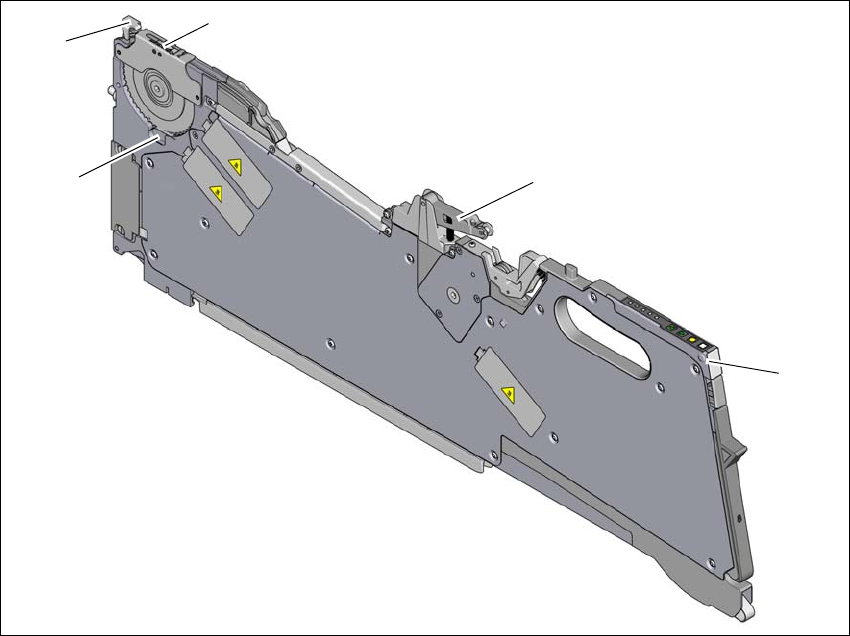

Rys. 5.10 - 2 Kontrola modułu podajnikowego X przed zastosowaniem
(1) Uchwyt do wyjmowania
(2) Kołyska folii kryjącej
(3) Okienko pobrania
(4) Dźwignia do unoszenia i zatrzaskiwania okienka odbiorczego
(5) Półka na podzespoły odpadowe
(1)
(2)
(3)
(4)
(5)
